Нет ли у кого фото силовой пластины поручня дивана, на которую одевается декоративное окончание поручня.
Фото желательно с линейкой.
Спасибо.


БЕГИмот

Пользователь
Регистрация
08.02.2017
Сообщения
2 520
Оценка реакций
2 880
Возраст
43
Город
Красноярск, ул. Конституции СССР
Нет ли у кого фото силовой пластины поручня дивана, на которую одевается декоративное окончание поручня.
Фото желательно с линейкой.
Спасибо.
Посмотреть вложение 153313

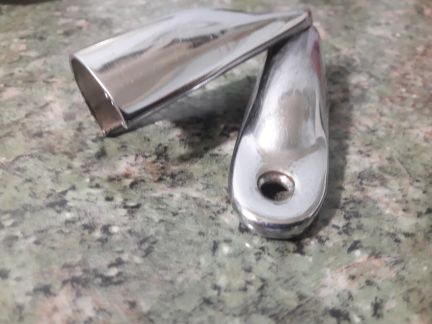

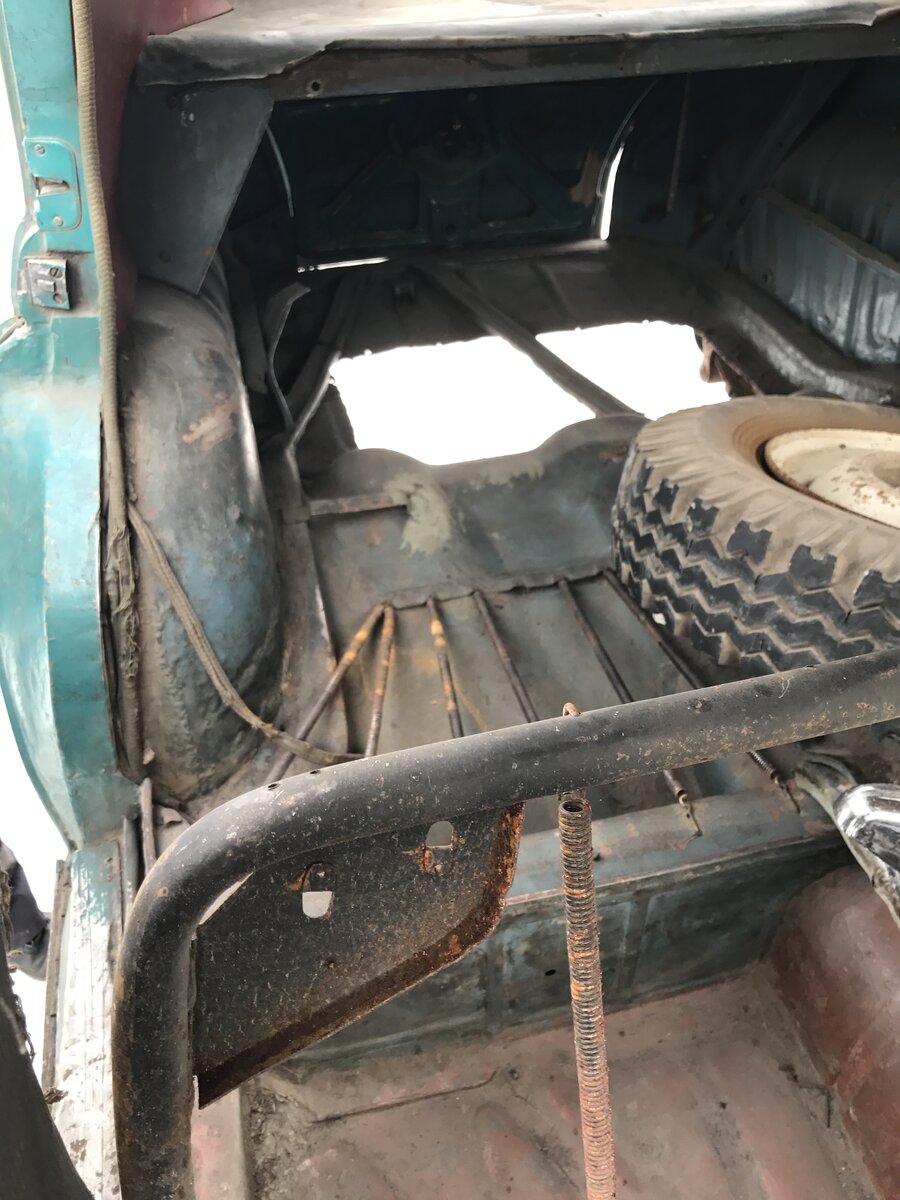

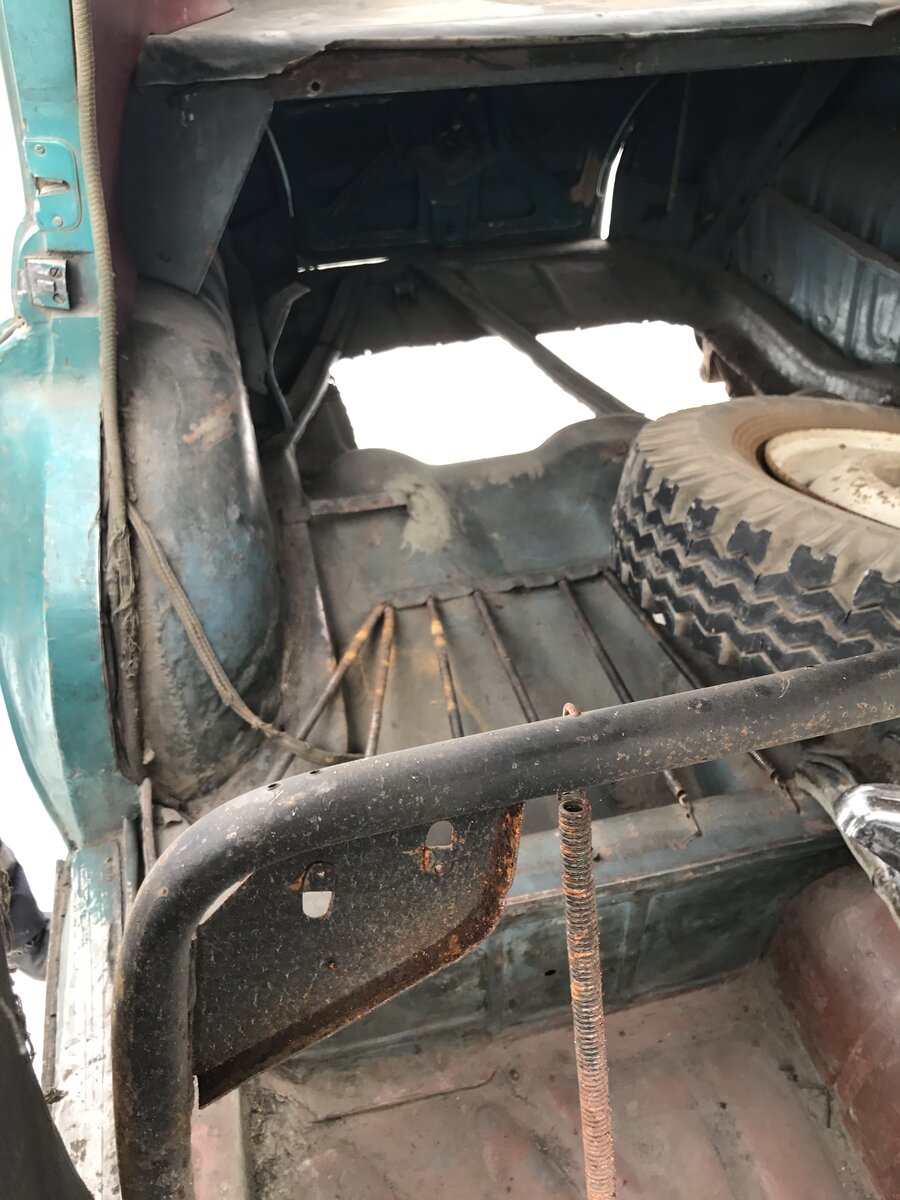

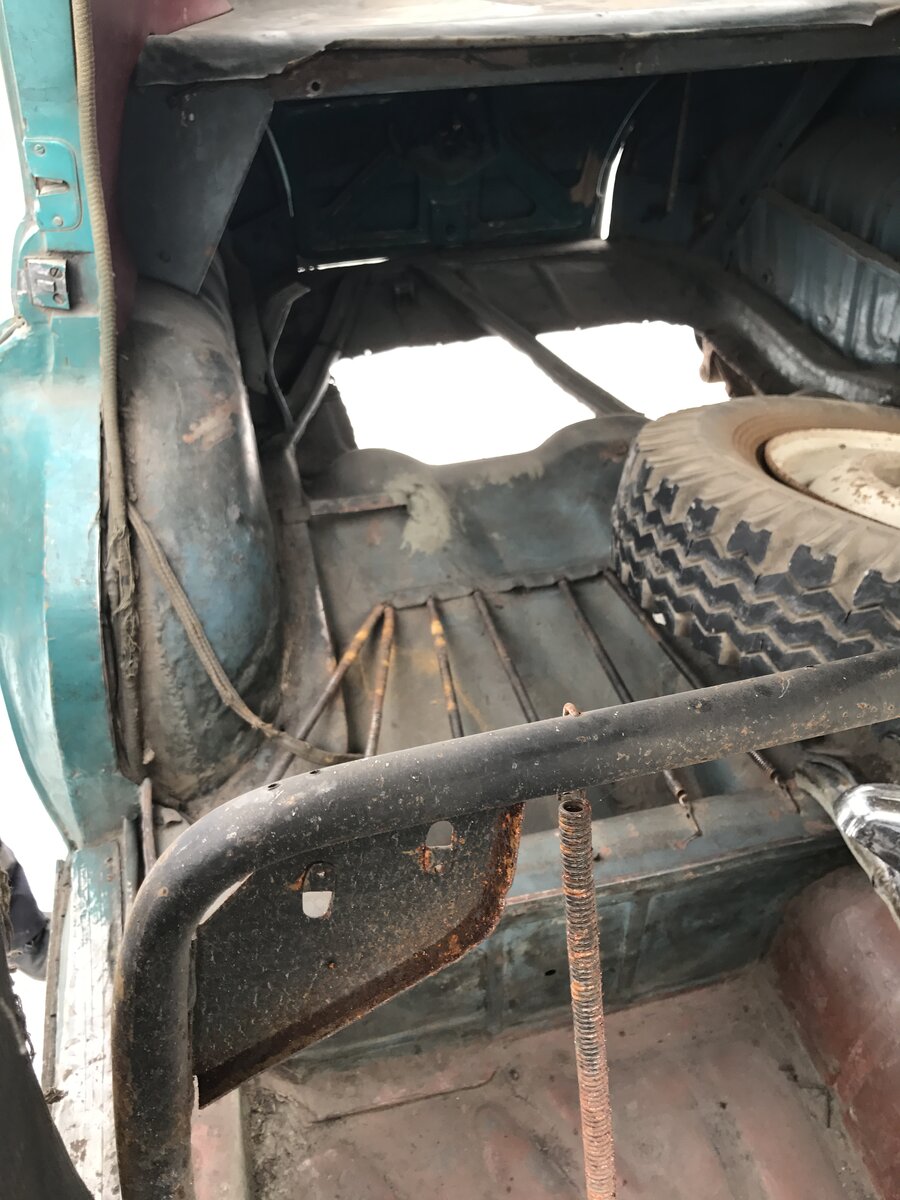

Только так.... а в гараже есть «распил» верх дивана от первой серии (если не ошибаюсь). Если надо, завтра сделаю.


Вложения

Pika

Пользователь
Топикстартер
5 лет на форуме
Регистрация
02.03.2012
Сообщения
2 152
Оценка реакций
1 581
Возраст
53
Город
ХМАО Югра
Красавец)))👍

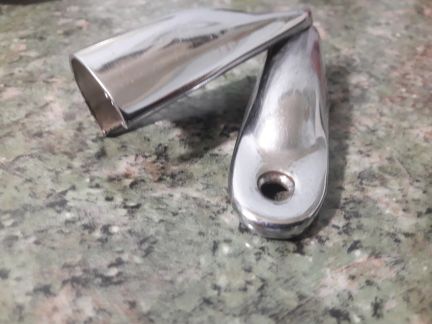

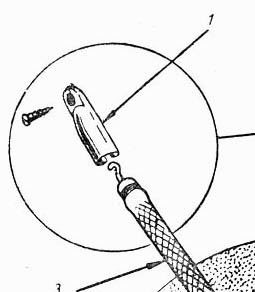

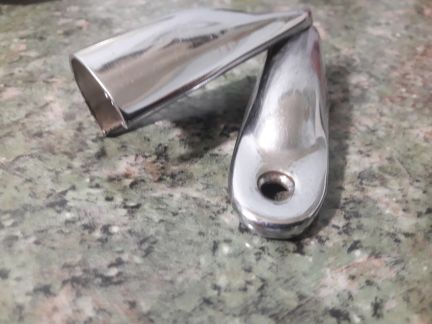

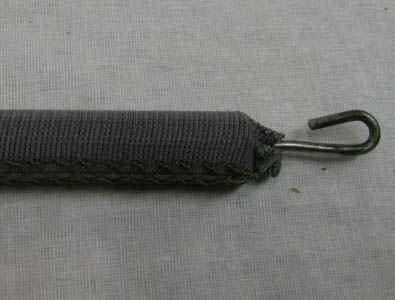

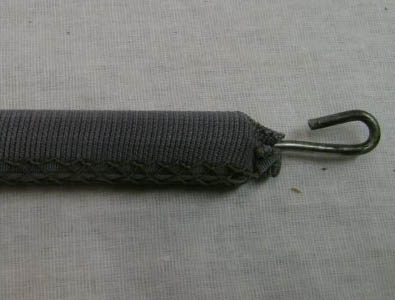

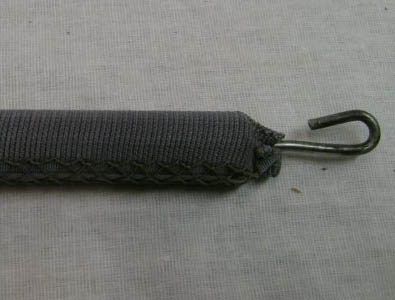

Не каркаса деталь, а пластинка под хромированной накладкой, может ни так выразился:
1.Поручень
2.Пластинка ???

????????????????


2.Накладка



ПС: В каталоге ее нет, но она должна быть, т.к.в каркасе по два отверстия на каждую сторону, у хромнакладки есть отбортовка для захода на пластину и логически она на одном шурупе не должна крепится.
Без имени-1.jpg

Последнее редактирование:
  • Спасибо
Реакции: алекса

СЭМ

Пользователь
Регистрация
12.01.2015
Сообщения
2 739
Оценка реакций
1 840
Город
Выборг
Когда снимал поручень с накладками с донора никаких пластин не было . Так и поставил .


Pika

Пользователь
Топикстартер
5 лет на форуме
Регистрация
02.03.2012
Сообщения
2 152
Оценка реакций
1 581
Возраст
53
Город
ХМАО Югра

СЭМ

Пользователь
Регистрация
12.01.2015
Сообщения
2 739
Оценка реакций
1 840
Город
Выборг
На 1 винте . По оси винта не крутится ( длины поручня не хватает ).


Pika

Пользователь
Топикстартер
5 лет на форуме
Регистрация
02.03.2012
Сообщения
2 152
Оценка реакций
1 581
Возраст
53
Город
ХМАО Югра

pobedovod

Пользователь
Авторитет
Регистрация
23.12.2007
Сообщения
5 373
Оценка реакций
7 525
Город
Болгария
т.к.в каркасе по два отверстия на каждую сторону, у хромнакладки есть отбортовка для захода на пластину и логически она на одном шурупе не должна крепится.

На внутреннем отверстии крепится поручень, на внешнем хром накладка.

  • Спасибо
Реакции: СЭМ

алекса

Пользователь
Авторитет
Регистрация
04.11.2007
Сообщения
2 484
Оценка реакций
1 128
Возраст
60
Город
Москва
На внутреннем отверстии крепится поручень, на внешнем хром накладка.
нет, не так.
Завтра попробую нарисовать.
там маленькая прямоугольная деталька с дыркой посередине. Слегка изогнутой формы.

  • Спасибо
Реакции: Pika и БЕГИмот

Pika

Пользователь
Топикстартер
5 лет на форуме
Регистрация
02.03.2012
Сообщения
2 152
Оценка реакций
1 581
Возраст
53
Город
ХМАО Югра
нет, не так.
Завтра попробую нарисовать.
там маленькая прямоугольная деталька с дыркой посередине. Слегка изогнутой формы.
Вот, вот и хромнакладка на нее одевается и позиция ее получается зафиксированной от поворота изгиба.
Александр можешь с размерами.


алекса

Пользователь
Авторитет
Регистрация
04.11.2007
Сообщения
2 484
Оценка реакций
1 128
Возраст
60
Город
Москва
Нет, с размерами не дам.
там самая главное---ширина, чтобы накладка хромированная не неё, как-бы, наезжала

  • Спасибо
Реакции: Pika

СЭМ

Пользователь
Регистрация
12.01.2015
Сообщения
2 739
Оценка реакций
1 840
Город
Выборг
И я воспользуюсь чертежом и фото .


алекса

Пользователь
Авторитет
Регистрация
04.11.2007
Сообщения
2 484
Оценка реакций
1 128
Возраст
60
Город
Москва
Завтра попробую нарисовать.
там маленькая прямоугольная деталька с дыркой посередине. Слегка изогнутой формы.

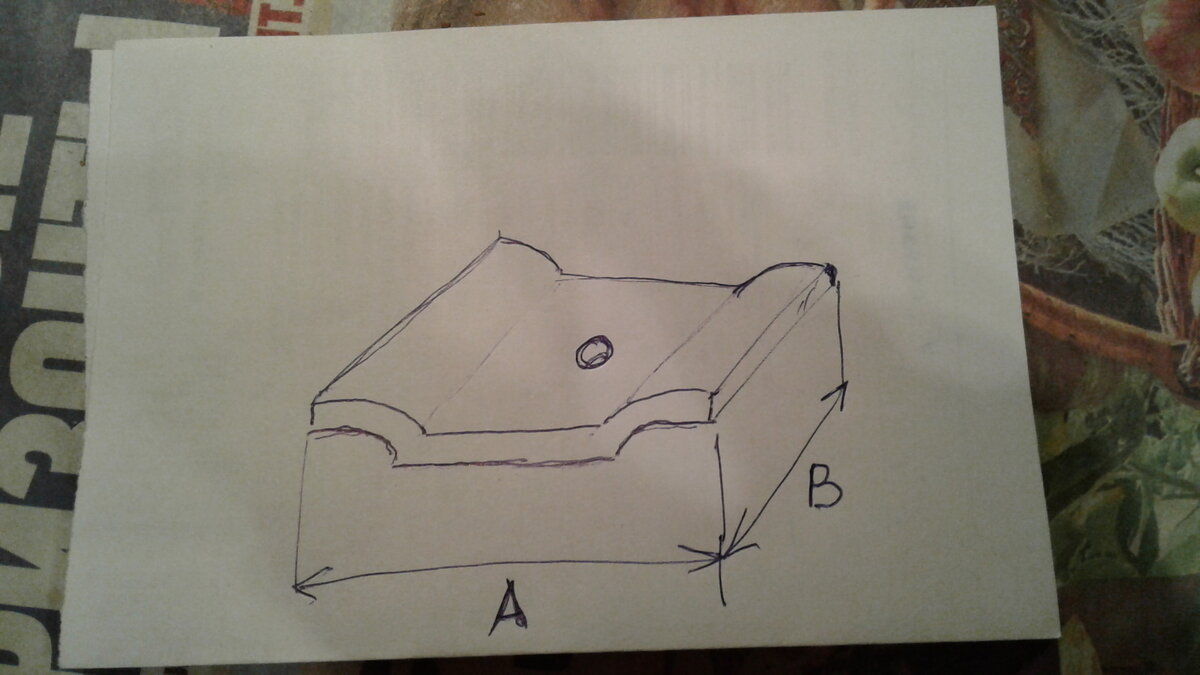

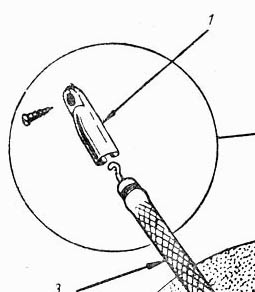

Даю рисунок
Размер --А ,-- на него должна налезть хромированная накладка.
Размер В,-- сами сообразите.
Толщина, полтора-два мм.
а изогнута деталька, должна быть настолько, чтобы, накладочка плотно на неё наезжала.
следите, чтобы под местами крепления накладочек, не было ватина. Его рекомендую просто вырезать\убрать в этих местах.
-- ватин на шуруп может намотаться.
железка изготавливается при помощи молотка и пассатижей за 4 минуты.


pobedovod

Пользователь
Авторитет
Регистрация
23.12.2007
Сообщения
5 373
Оценка реакций
7 525
Город
Болгария
Вот, вот и хромнакладка на нее одевается и позиция ее получается зафиксированной от поворота изгиба.
Александр можешь с размерами.

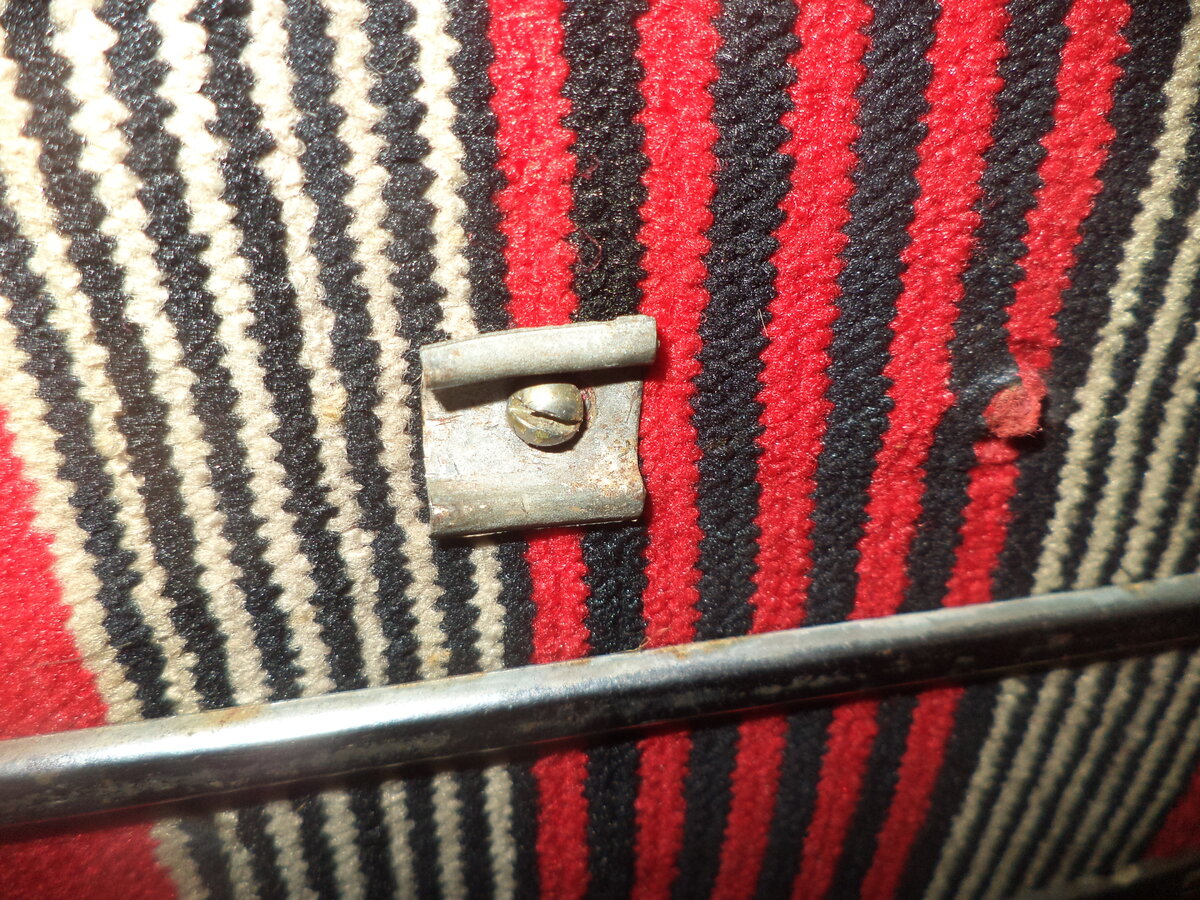

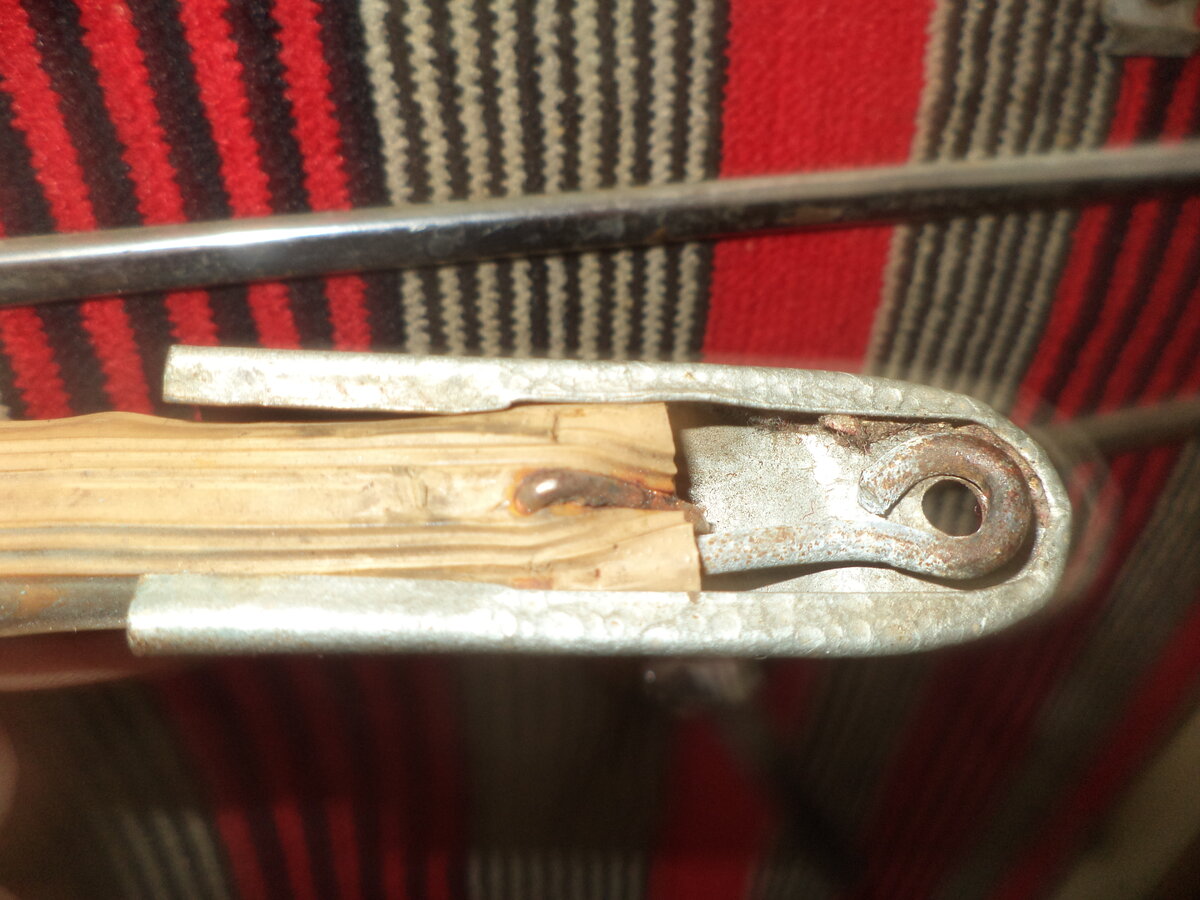

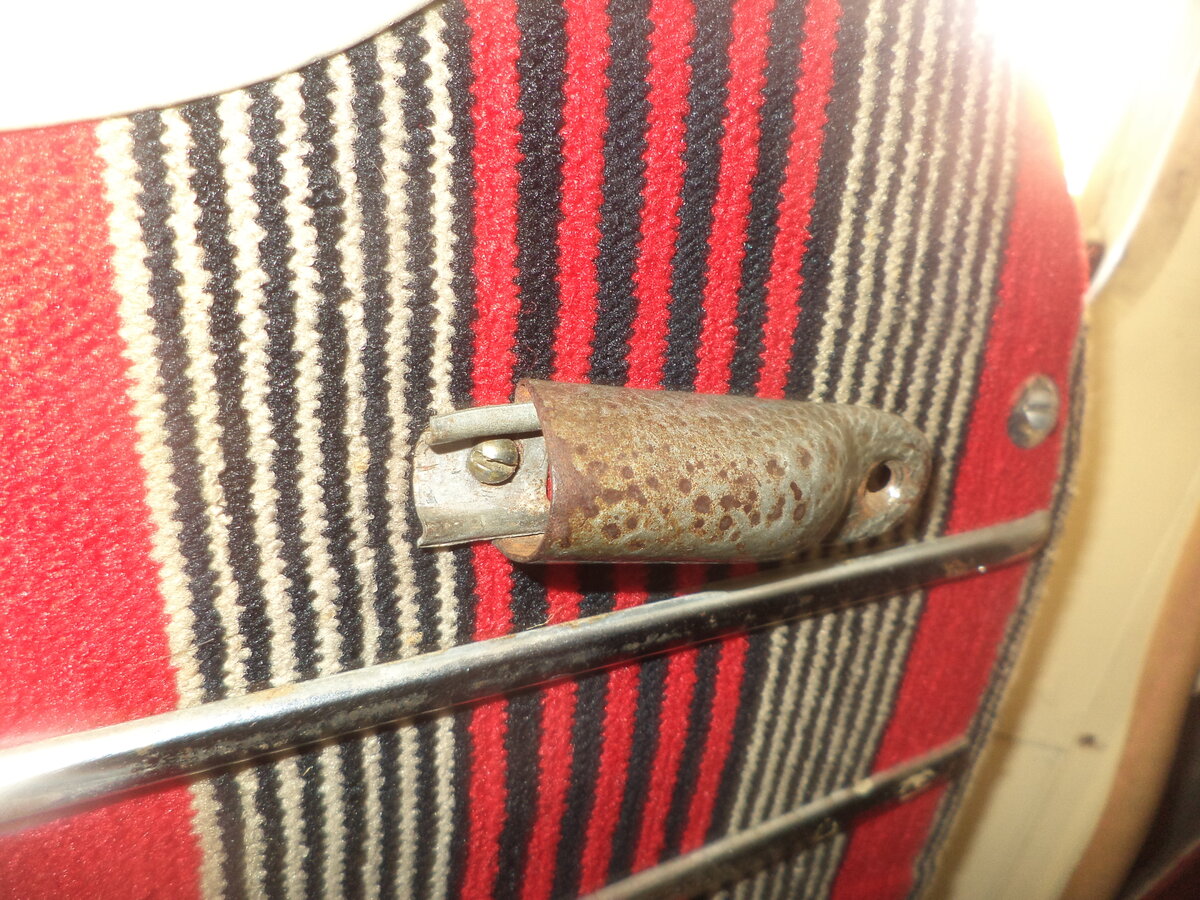

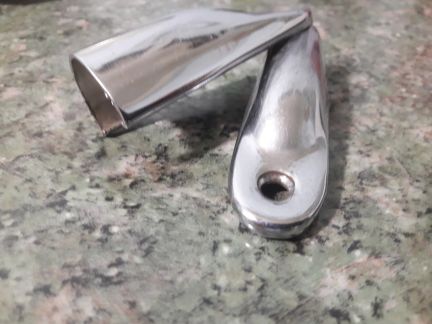

Давным давно перетянул салон, лет 19 тому назад, вот и заблудился как же все было на самом деле.

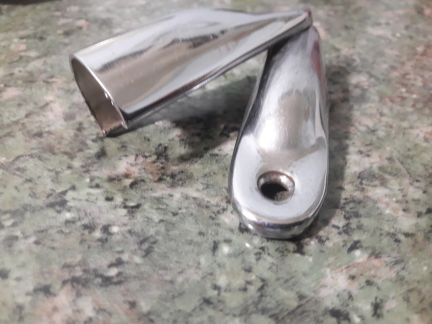

Фото говорить само за себя, толщина один мм.



алекса

Пользователь
Авторитет
Регистрация
04.11.2007
Сообщения
2 484
Оценка реакций
1 128
Возраст
60
Город
Москва
Поправлю я себя.
там винт, а не шуруп.
Резьбы, конечно все прогоняются, перед обтяжкой.

  • Спасибо
Реакции: СЭМ и Pika

Pika

Пользователь
Топикстартер
5 лет на форуме
Регистрация
02.03.2012
Сообщения
2 152
Оценка реакций
1 581
Возраст
53
Город
ХМАО Югра
Поправлю я себя.
там винт, а не шуруп.
Резьбы, конечно все прогоняются, перед обтяжкой.
Под салазки прогнал, а эти нет, думал саморезы как на задней стенке. Теперь осмотрю и прогоню, спасибо Александр за поправку.
ПС: накручивал бы блин саморезом)))


алекса

Пользователь
Авторитет
Регистрация
04.11.2007
Сообщения
2 484
Оценка реакций
1 128
Возраст
60
Город
Москва
там ТОЧНО винт.
в обеих дырках резьба

  • Спасибо
Реакции: Pika

Олд Джек

Координатор клуба
Команда форума
Регистрация
23.12.2007
Сообщения
11 003
Оценка реакций
2 145
Город
москва
Причём м4 вроде? , мелочь... Могли хотябы м5 поставить


алекса

Пользователь
Авторитет
Регистрация
04.11.2007
Сообщения
2 484
Оценка реакций
1 128
Возраст
60
Город
Москва
Нет-нет, там 5мм
