проблема с рулевой, нужен совет

Зубр

Пользователь
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 836
Оценка реакций
7 852
Возраст
45
Город
РБ,г.Минск
ну как бы да

я отталкивался от поворота маятника рулевого редуктора, он ведь у нас основа))

... если точно все нанести, то можно и угол узнать )
но я бы взял этот чертежик и размеры прикинул ) с машины ...
ну длину тяг и сошек...
тогда было бы ясно в каком месте косяк и как должно быть )


driver_m20

Пользователь
Топикстартер
Регистрация
09.07.2019
Сообщения
34
Оценка реакций
0
Возраст
47
Город
Москва
------------------------------------------------------------------
1. Да

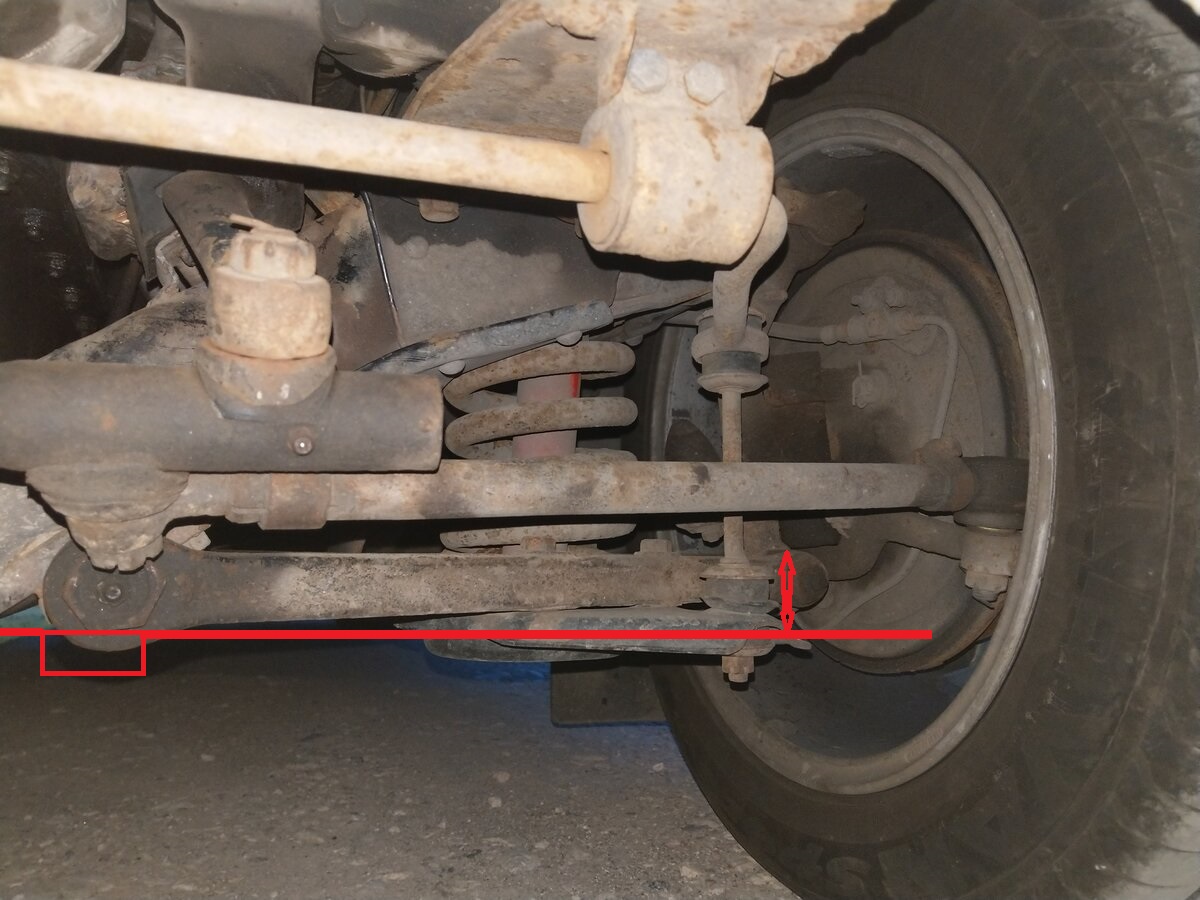

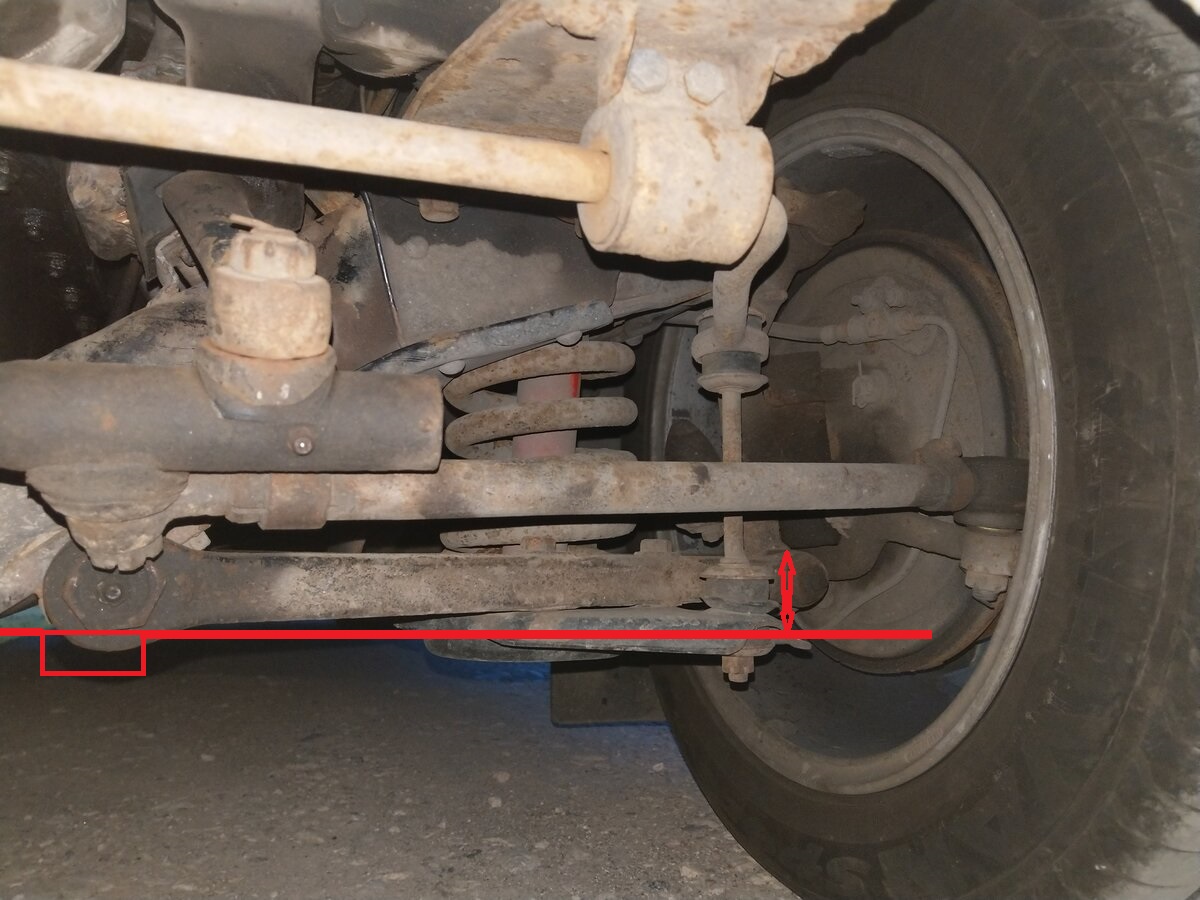

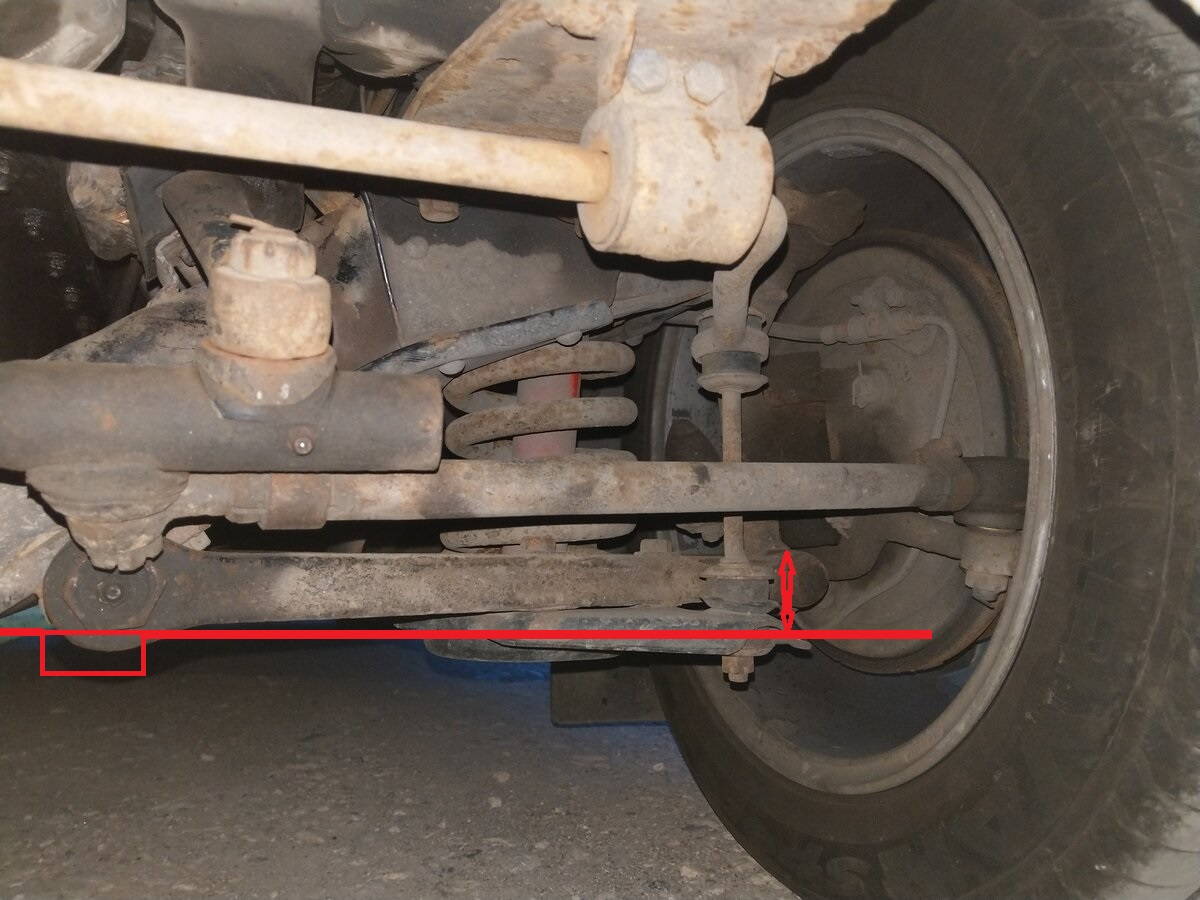

2. Нижние передние рычаги, в них резьбовые под ними плоскость на фото прямоугольник,
на эту плоскость линейка(получится прямая, как красная линия на фото) и на одинаковых расстояниях от центра резьбовых на рычаге(масленка) меряешь расстояние от линейки до центра нижней резьбовой стойки(центр со стороны колеса)Посмотреть вложение 143953
Ну так я же и написал, что у меня нижние рычаги стоят параллельно полу, пришлось их выставлять путем отрезания пружин, т.к. мотор не родной газ м20, а умз 451м, который весит на много меньше, в следствии чего "морда" машины была задрана и машина стояла как джып. И у меня установлены более жесткие пружины и амортизаторы работающие на "отбой", чтобы подвеска не была такая ватная как у победы в стоке.


driver_m20

Пользователь
Топикстартер
Регистрация
09.07.2019
Сообщения
34
Оценка реакций
0
Возраст
47
Город
Москва
ну как бы да

я отталкивался от поворота маятника рулевого редуктора, он ведь у нас основа))

... если точно все нанести, то можно и угол узнать )
но я бы взял этот чертежик и размеры прикинул ) с машины ...
ну длину тяг и сошек...
тогда было бы ясно в каком месте косяк и как должно быть )
Размеры то снять не сложно, вот только ка построить правильную модель? у нас трапеция не в одной плоскости, а 3D модель я точно не построю, т.к. с автокад и солидворк я не дружу. Тут у кого то из форумчан, натыкался на заводские чертежи, надо поискать у кого и связаться с ним, вдруг есть чертежик по которому можно будет все проверить. но это так, мысли в слух.


driver_m20

Пользователь
Топикстартер
Регистрация
09.07.2019
Сообщения
34
Оценка реакций
0
Возраст
47
Город
Москва
Господа те, кто в Москве, может кто то может показать свой авто, чтобы нам сравнить что-как на реальных машинах.
Может кто то откликнется...


Зубр

Пользователь
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 836
Оценка реакций
7 852
Возраст
45
Город
РБ,г.Минск

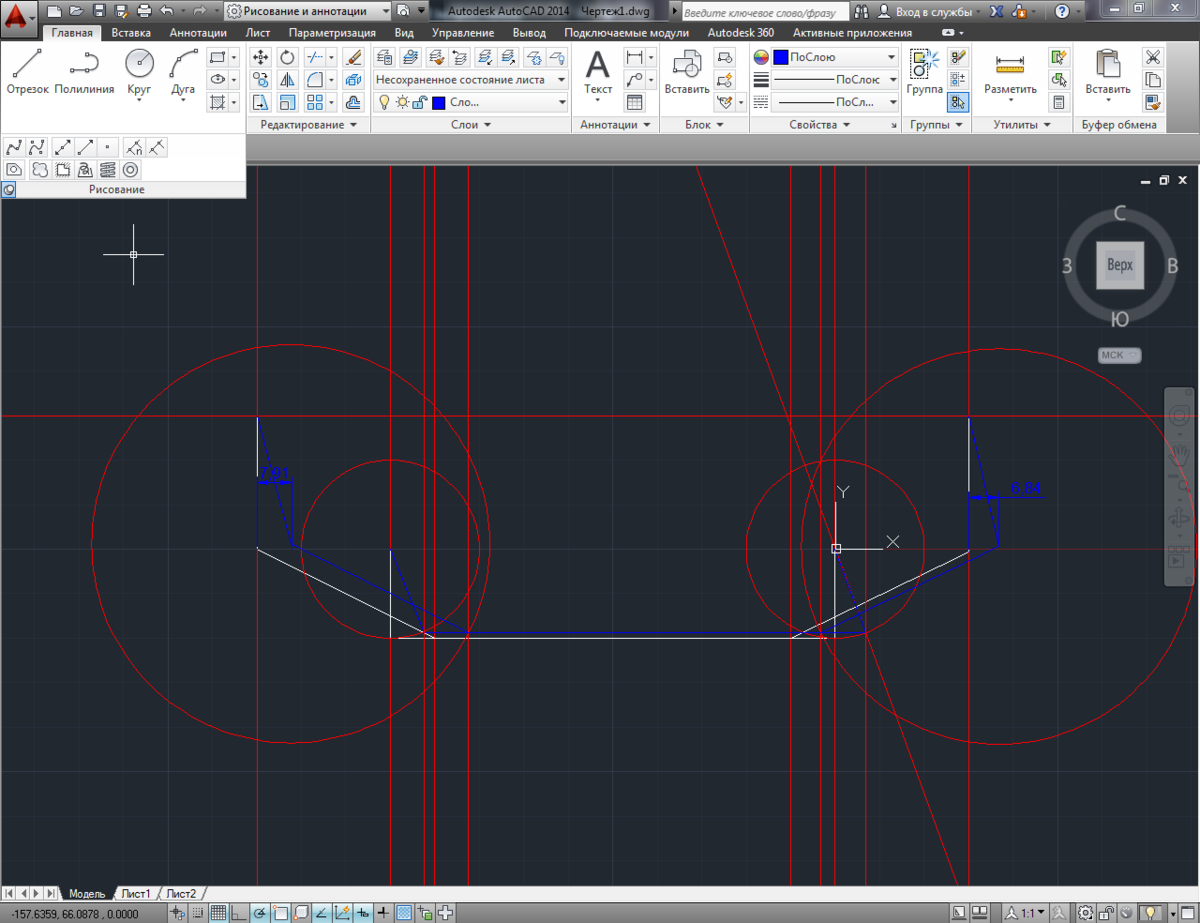

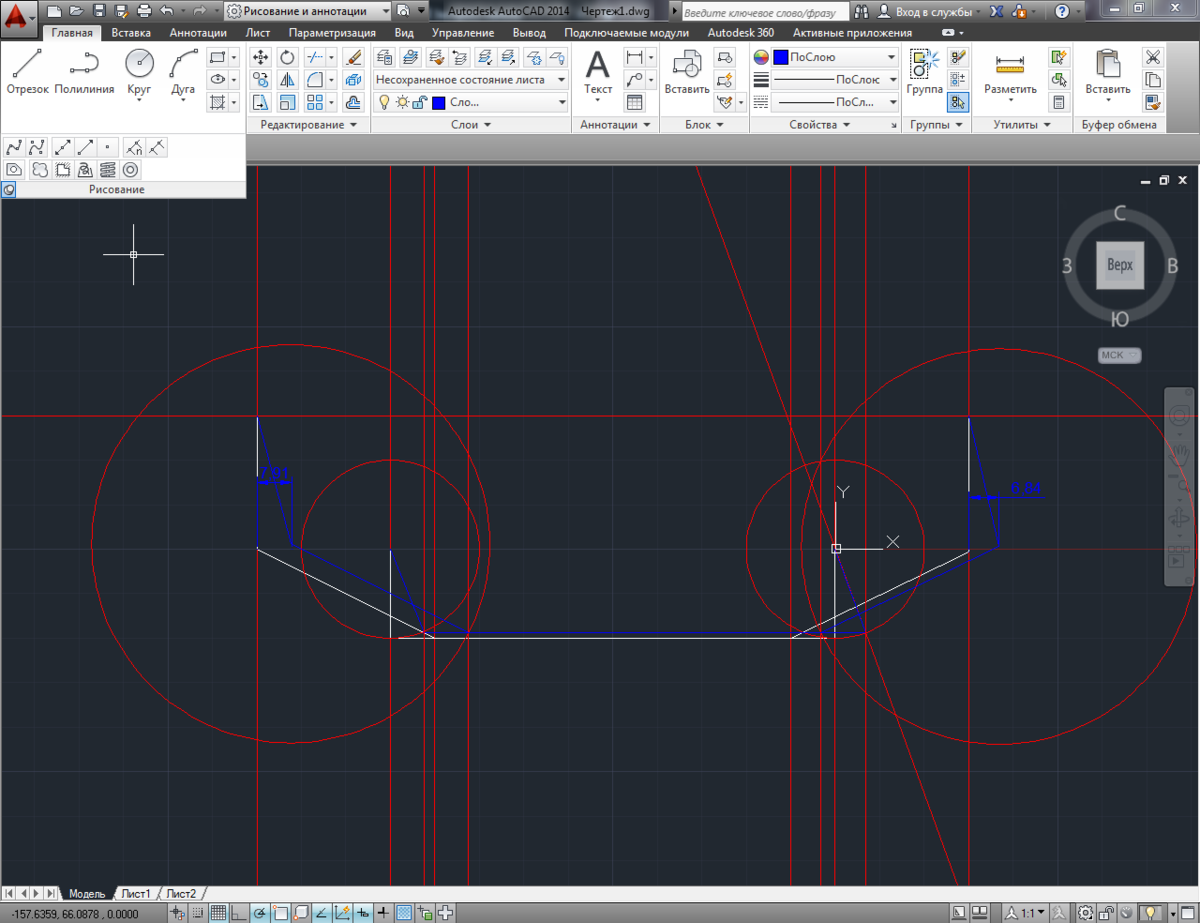

143956



белые линии начальное положение
синие поворот на 20 градусов
красные вспомогательные
по размерам видно какое больше поворачивает ....

но ещё раз, я могу что-то упускать ....


Зубр

Пользователь
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 836
Оценка реакций
7 852
Возраст
45
Город
РБ,г.Минск
Я свою вечером зафоткаю


АНДРЕЙ 111

Пользователь
Команда форума
Регистрация
15.03.2011
Сообщения
15 857
Оценка реакций
8 965
Город
Одинцово

АНДРЕЙ 111

Пользователь
Команда форума
Регистрация
15.03.2011
Сообщения
15 857
Оценка реакций
8 965
Город
Одинцово

driver_m20

Пользователь
Топикстартер
Регистрация
09.07.2019
Сообщения
34
Оценка реакций
0
Возраст
47
Город
Москва

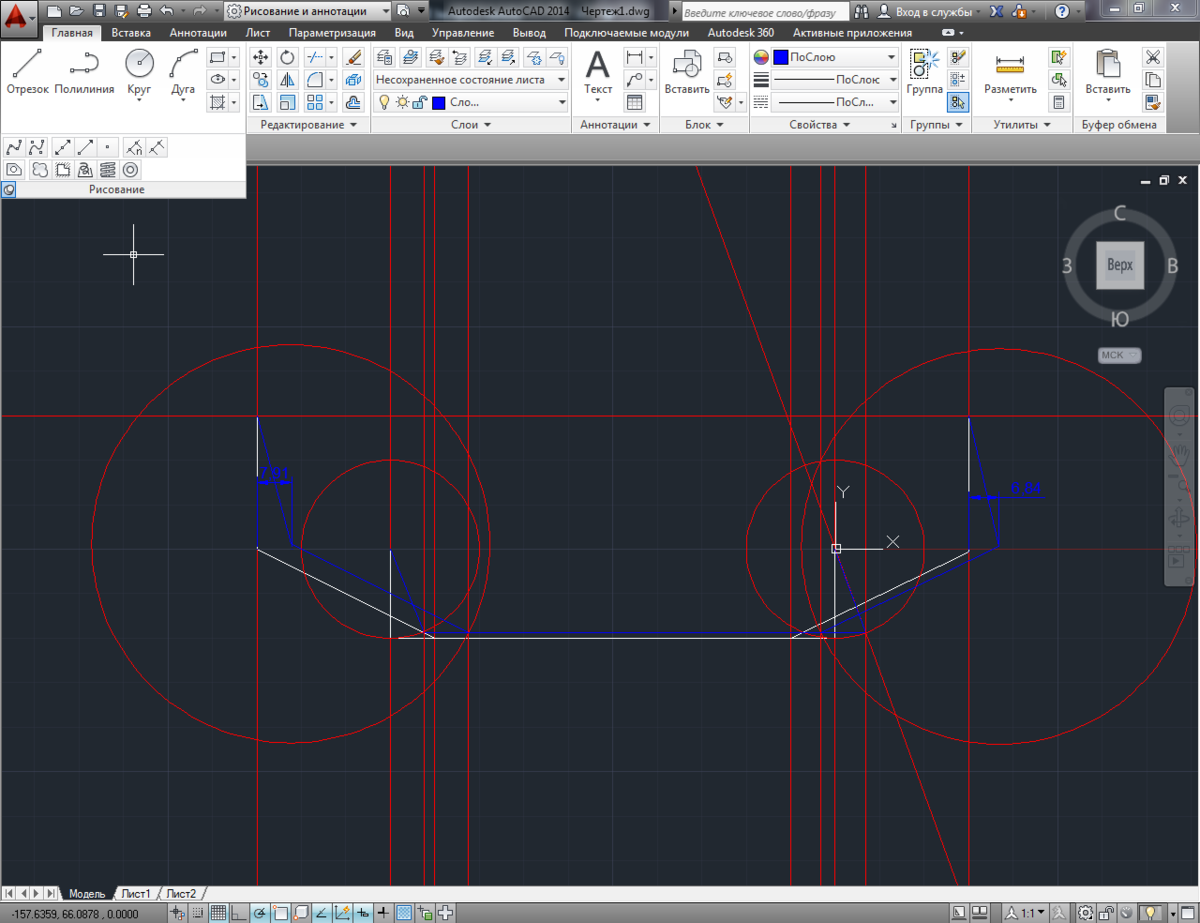

Посмотреть вложение 143956


белые линии начальное положение
синие поворот на 20 градусов
красные вспомогательные
по размерам видно какое больше поворачивает ....

но ещё раз, я могу что-то упускать ....
Быстро вы от рисовали) ну наверно надо проставить реальные размеры и на практике средняя тяга уходит сильнее, ближе по отношению к балке. ну судя по чертежику опять же...


Зубр

Пользователь
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 836
Оценка реакций
7 852
Возраст
45
Город
РБ,г.Минск
Быстро вы от рисовали) ну наверно надо проставить реальные размеры и на практике средняя тяга уходит сильнее, ближе по отношению к балке. ну судя по чертежику опять же...
Чертежик с размерами от балды, но пропорции примерно верные...
для точности нужны реальные размеры


driver_m20

Пользователь
Топикстартер
Регистрация
09.07.2019
Сообщения
34
Оценка реакций
0
Возраст
47
Город
Москва
Чертежик с размерами от балды, но пропорции примерно верные...
для точности нужны реальные размеры
сейчас снять не могу, в полевых условиях неудобно. Позже замерю на сколько смогу и напишу.


Зубр

Пользователь
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 836
Оценка реакций
7 852
Возраст
45
Город
РБ,г.Минск
  • Спасибо
Реакции: mickas

Зубр

Пользователь
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 836
Оценка реакций
7 852
Возраст
45
Город
РБ,г.Минск
но это когда трапеция стоит сзади оси
а когда спереди получается наоборот


юрий-победа

Пользователь
10 лет на форуме
Регистрация
27.02.2011
Сообщения
3 275
Оценка реакций
2 021
Возраст
59
Город
Одесса-город герой СССР
Ну так я же и написал, что у меня нижние рычаги стоят параллельно полу, пришлось их выставлять путем отрезания пружин, т.к. мотор не родной газ м20, а умз 451м, который весит на много меньше, в следствии чего "морда" машины была задрана и машина стояла как джып. И у меня установлены более жесткие пружины и амортизаторы работающие на "отбой", чтобы подвеска не была такая ватная как у победы в стоке.
===================
я о другом писал,читай внимательно...причем тут параллельность рычагов и пола гаража


Зубр

Пользователь
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 836
Оценка реакций
7 852
Возраст
45
Город
РБ,г.Минск

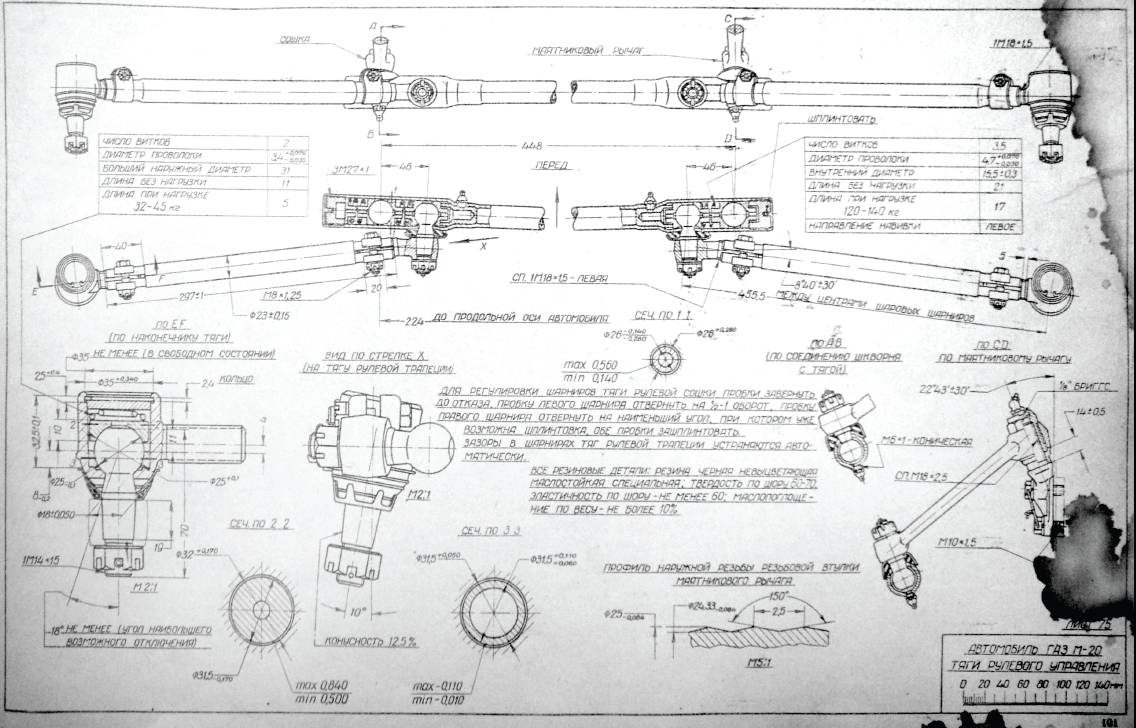

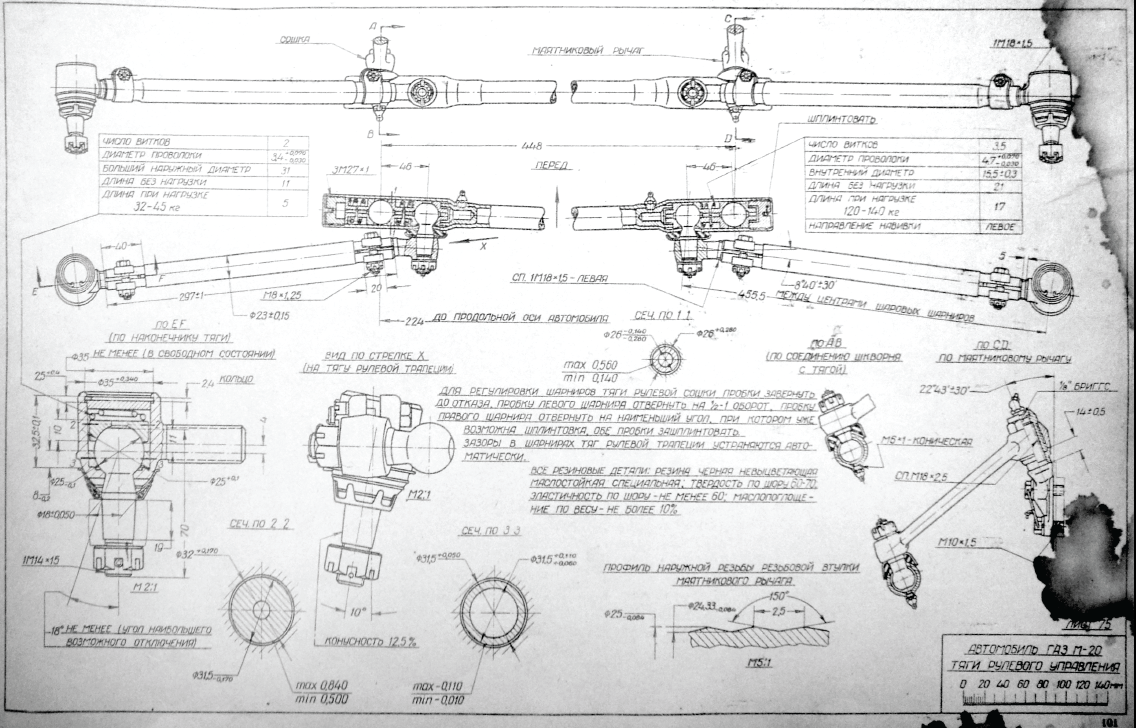

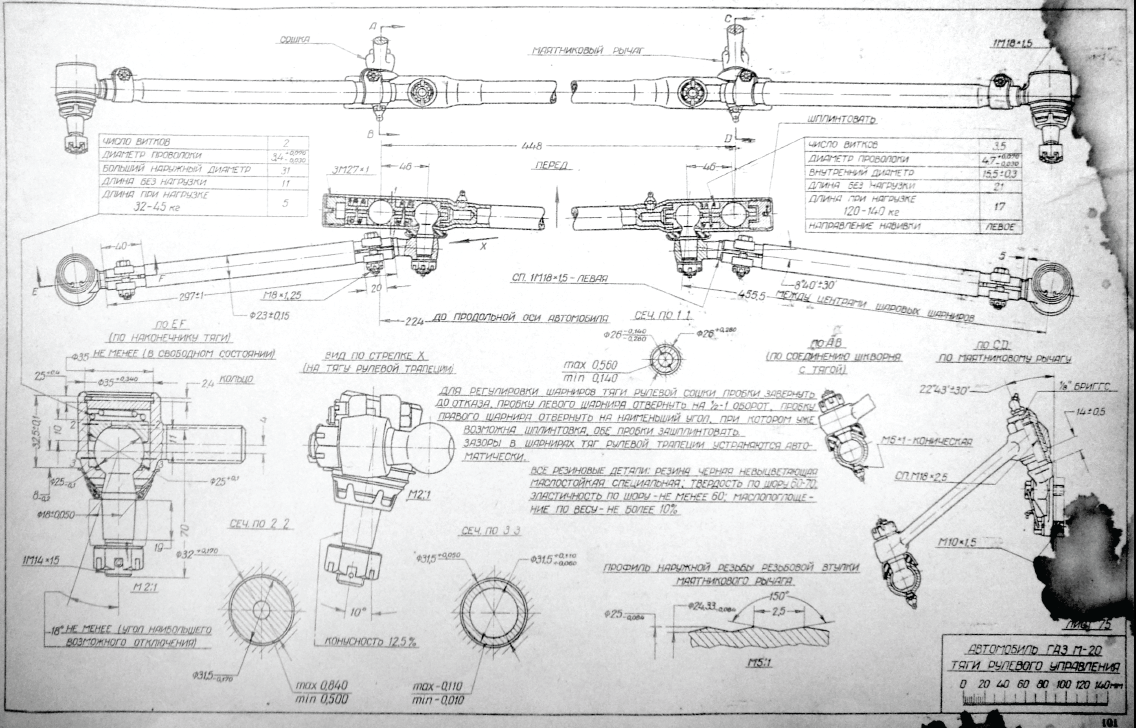

о! нашел размеры )))
143963

  • Спасибо
Реакции: mickas

Зубр

Пользователь
5 лет на форуме
Регистрация
06.01.2016
Сообщения
8 836
Оценка реакций
7 852
Возраст
45
Город
РБ,г.Минск
сча будем разбираться )))

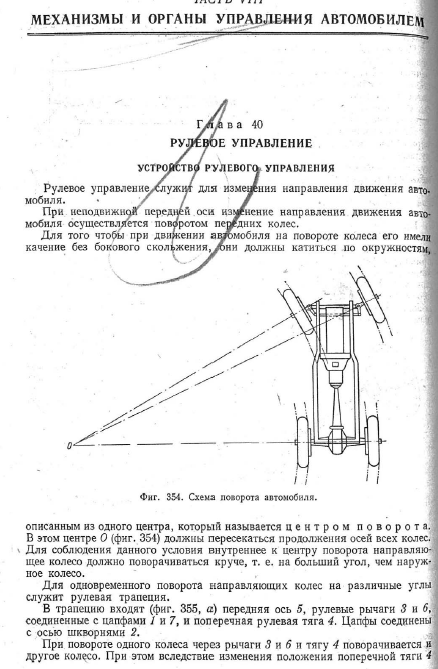

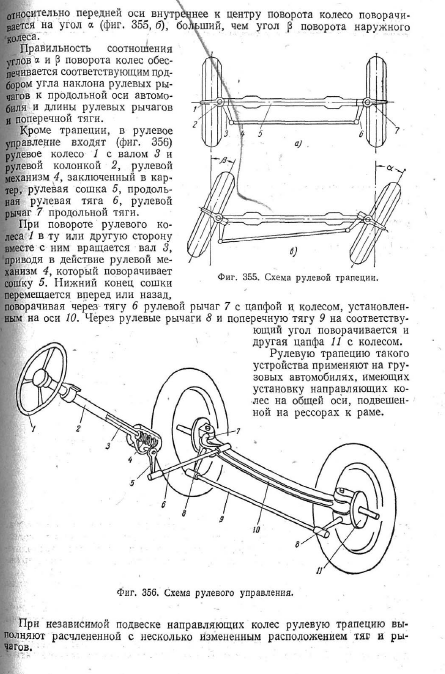

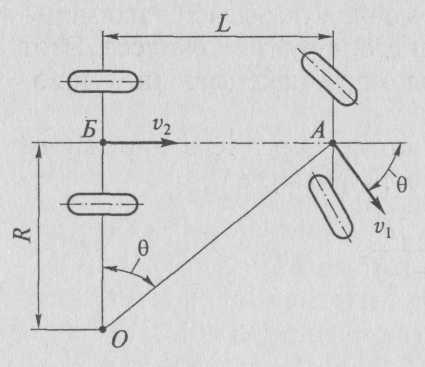

на всех схемах трапеция за осью ... и соответственно всё логично... наша же стоит спереди ... и в этом подвох
думаю для ГАЗ М 20 это нормальное положение колес, как бы мы не старались изменить длину или угол, смысл останется тот же
может чего ещё нарою

143964

143965
