Контрольные размеры кузова

[Valeri]

В настоящее время почти на все современные автомобили имеется карта контрольных точек кузова.. Места крепеления базовых агрегатов и контрольные прямые, диагональные размеры.
Имеется ли таковая карта или существуют ли понятие контрольных размеров у Победы..
Если её нет можно совместно создать.. AutoCAD за мной



[aleksandr]

На 21 видел такую карту, а на Победу не встречал...
А ещё мне интересно, осталась ли на ГАЗе документация на Победу, особенно интересен так называемый первый выпуск. По иде гриф секретно на них снимается через 50 лет?! Мне было бы чрезвычайно интересно на основе 2 или 3 серии создать новодел, максимально приближёный к первому выпуску, возможно даже с шестилцилиндровым двигателем.



[aleksandr]

А по поводу совместного создавания - я тут как-то пытался раскачать народ, чтобы собрать схему проводки проводов в жгутах (по длине), по которой можно будет собирать проводку с нуля и ставить на авто, но что-то глухо как-то...



[Valeri]

А по поводу совместного создавания - я тут как-то пытался раскачать народ, чтобы собрать схему проводки проводов в жгутах (по длине), по которой можно будет собирать проводку с нуля и ставить на авто, но что-то глухо как-то...

Я не думаю, что в клубе и на форуме, нет людей заинтересованных в сохранении истории..Да и новичкам инфа поможет..Завод наверно имеет данные по машине в архиве, но если выход на него.
Энтузиасты объединившись одной темой могут многое



[ufo]

проводка

А по поводу совместного создавания - я тут как-то пытался раскачать народ, чтобы собрать схему проводки проводов в жгутах (по длине), по которой можно будет собирать проводку с нуля и ставить на авто, но что-то глухо как-то...

Кажется - это не такая уж кропотливая работа для одного человека - составить список электропотребителей и промерить длины с небольшим запасом. У меня это ещё впереди. Собираюсь количество проводов проложить с некоторым запасом - на развитие "сети".



[aleksandr]

Завод наверно имеет данные по машине в архиве, но если выход на него.

Неплохо было бы потрясти в августе на экскурсии этот завод на наличие чертежей и всего остального...



[Valeri]

Неплохо было бы потрясти в августе на экскурсии этот завод на наличие чертежей и всего остального...

А есть члены клуба из Нижниго Новгорода или у них свой клуб ?
Вряд ли землякам заводчане откажут.



[Человек-в-Тапке]

На 21 видел такую карту,

где, когда!? :shock:

хочу



[aleksandr]

Если не изменяет память, в книге "Кузовной ремонт аварийных автомобилей", красная такая, издание ориентировочно 95-96 год. Я сам авторемонтом давно не занимаюсь, отдал её друзьям попользоваться, если найду и отберу - отсканю страничку



[DNO]

Re: проводка

А по поводу совместного создавания - я тут как-то пытался раскачать народ, чтобы собрать схему проводки проводов в жгутах (по длине), по которой можно будет собирать проводку с нуля и ставить на авто, но что-то глухо как-то...

Кажется - это не такая уж кропотливая работа для одного человека - составить список электропотребителей и промерить длины с небольшим запасом. У меня это ещё впереди. Собираюсь количество проводов проложить с некоторым запасом - на развитие "сети".

Собираюсь это сделать, но не скоро, так что если если кто раньше сделает буду очень рад. Сейчас пока собираю остатки оригинальных проводок.



[-=bolt=-]

единственное что видел по кузовам Победы - это атлас кузовов НАМИ, правда там не очень подробно, но кое какие размеры есть.
вот тут положил кому нада (55 мб, pdf), взял не помню где, кажется на газ21.ру

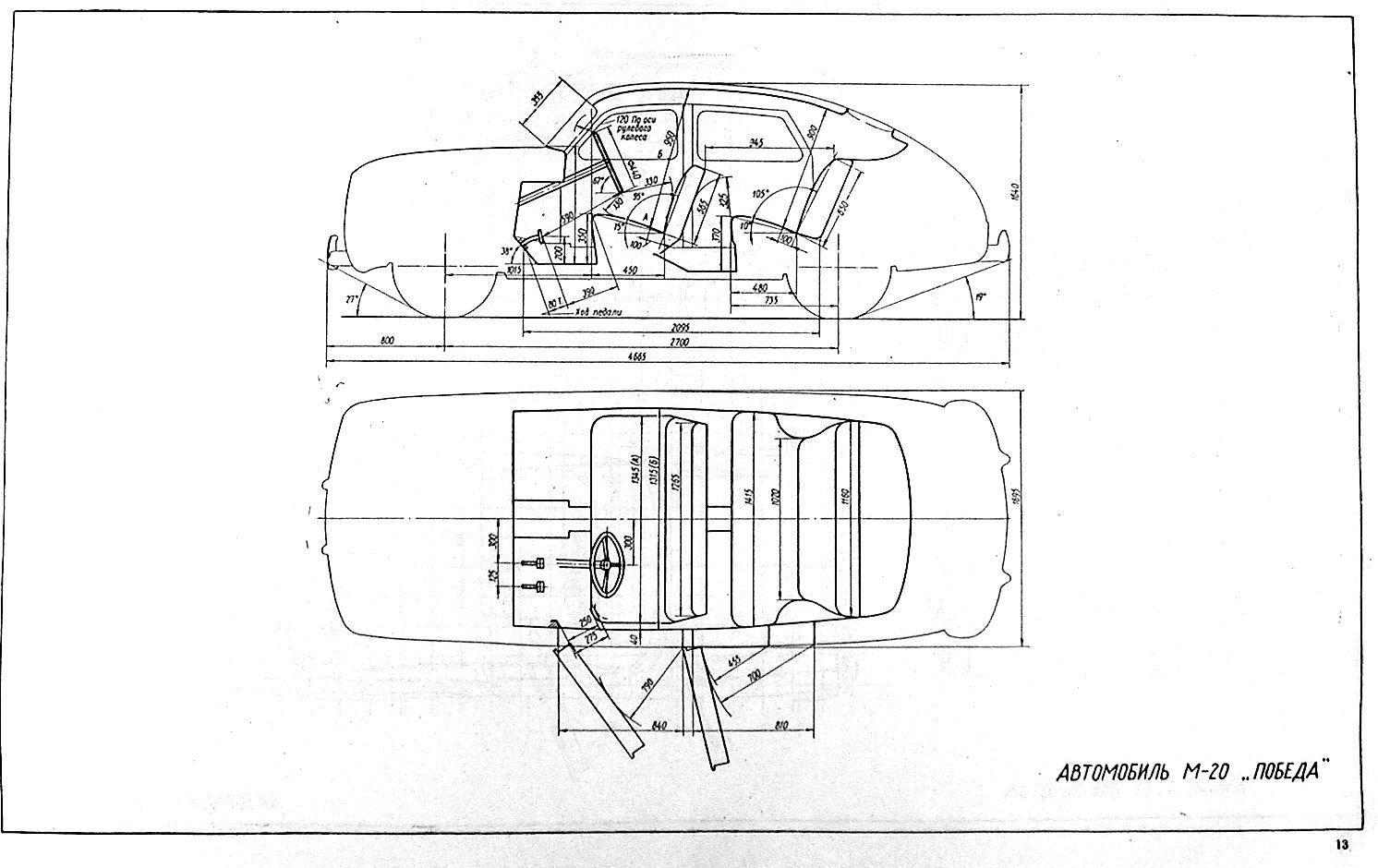

вот такие там размеры есть


и т.д., вообще там много всего интересного есть.



[Pika]

единственное что видел по кузовам Победы - это атлас кузовов НАМИ, правда там не очень подробно, но кое какие размеры есть.
вот тут положил кому нада (55 мб, pdf), взял не помню где, кажется на газ21.ру

Чет pdf не открывается - пишет сломан.



[Krest]

Наверное, что-то в консерватории надо подправить.
Скачал. Открылось.



[Pika]

Наверное, что-то в консерватории надо подправить.
Скачал. Открылось.

Спасибо, скачал - тоже открылось.

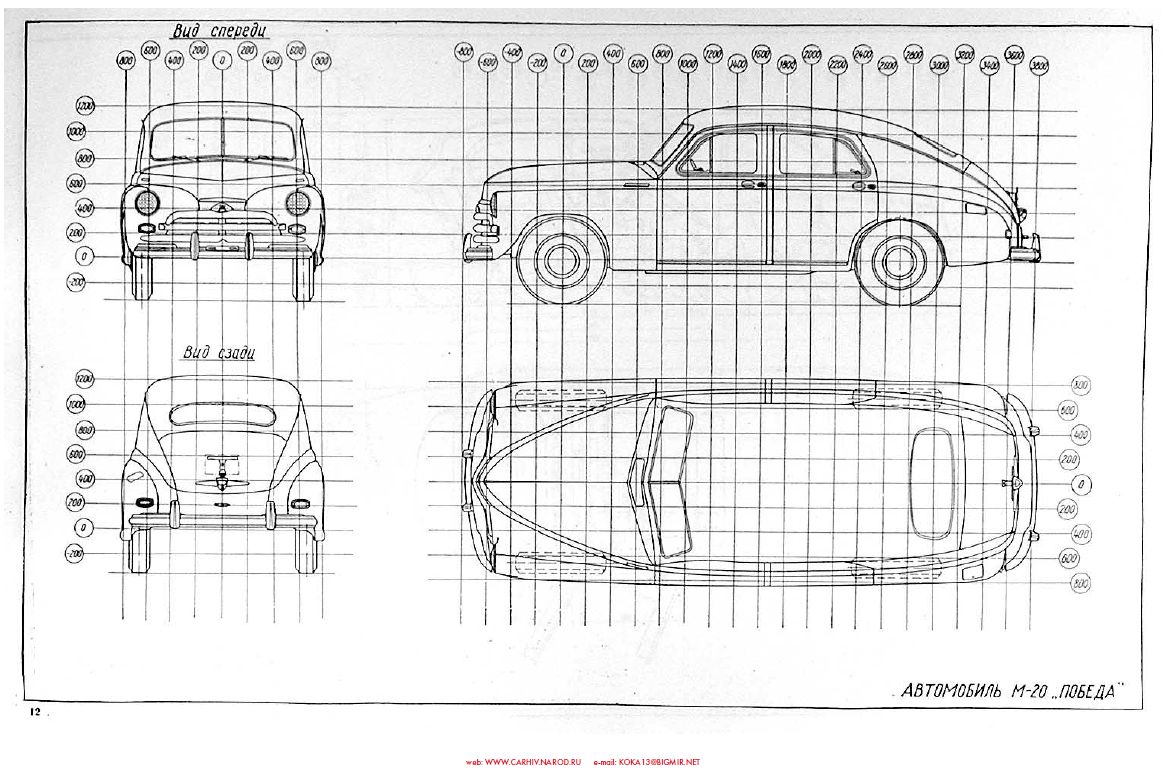

Вот есть такой вид, может кто в автокаде пробьет по точкам размеры изображения



[Revan]

Наверное, что-то в консерватории надо подправить.
Скачал. Открылось.

Спасибо, скачал - тоже открылось.

Вот есть такой вид, может кто в автокаде пробьет по точкам размеры изображения

Какие размеры нужны?



[phantom]

Это все что есть на Победу по контрольным точкам?



[RC52]

спасибо, скачал
