Нет-ли на форуме специалистов-гидравликов??

[алекса]

К сожалению, вацапов и др. я не умею.
Можно перейти в эл. почту. если ВАм удобно.
почта--
gaz21жучкаgaz21точкаRU

У всех подобных насосов ЭГУР, один выход из самого насоса, под Рукав Высокого Давления -РВД, с обжимом, Давление, в системе гидроусилителя руля, примерно 100атм.

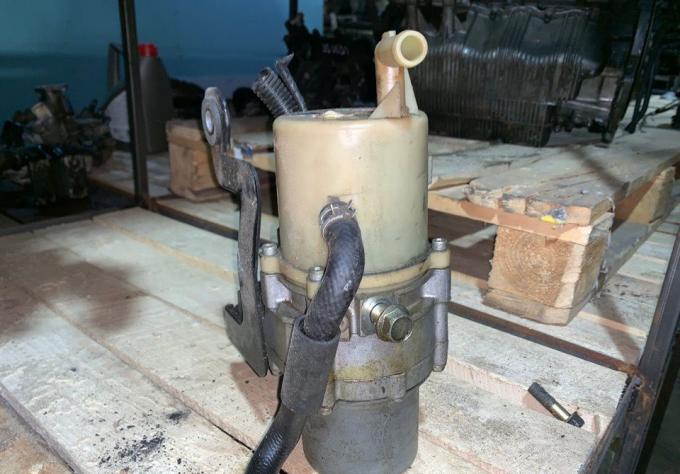

тут видим, на бачке сосок под обратку. он под хомут. посередине бачка,
--сверху заливной .
А из насоса, видим отверстие, куда вкручивается рукав РВД.
Снизу, эл.мотор, посередине насос, сверху бачёк.
На этом фото, чуть правее, шланга обратки это отверстие заглушено болтом.

а обратка , шланг в бачёк, --там нет давления, естественно на хомуте.

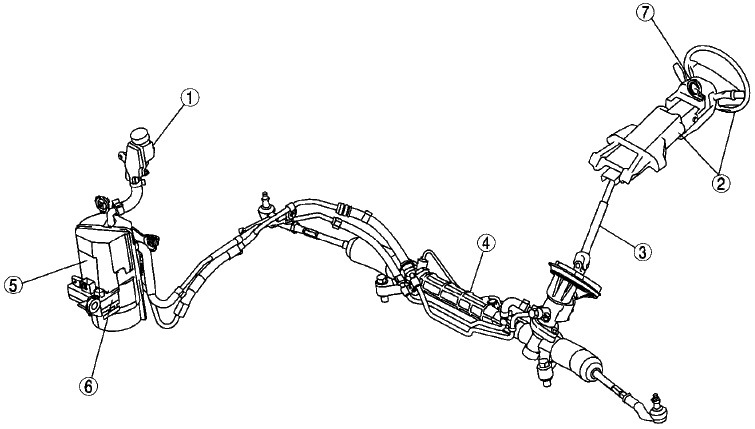

Тут схема ЭГУР, и в системе нет никаких распределителей.

только сам моноблок и от него рукав идёт в рулевую рейку. и от рейки обратка, шлангом на хомутах.



[намис]

Ваша картинка не очень удачная. Есть там Распределитель! Между рейкой и червяком вала. У него 4 вход / выхода. 1 давление с насоса, 2й слив и 3, 4 на две полости цилиндра. Если бы не было распределителя то как бы масло поступало то в одну полость цилиндра, то в другую??? Найдите схему ЭГУР. А по почте у меня не получиться. Может кто - то поможет Вам с WhatsApp?



[алекса]

В рейке , как вы его назвали, --механический распределитель.
работает от рулевого вала

Мне надо электрический.
Кнопку нажал, масло пошло направо.
Кнопку нажал, масло пошло налево.
Такие существуют??
Сможете порекомендовать??



[vavan.k]

На грузовых шиномонтажках есть стенды монтажа-демонтажа шин. Управление электроклапанами, можно посмотреть наглядно. А так если не забуду завтра на работе сфотаю.



[намис]

Я в начале и начал с Эл. управлением. Но когда увидел цену только одного пилота ( к тому же за Эл. катушку надо отдельно платить). 7675 рублей стоит только один пилот. В Google вбейте *ds3-ta/11n. Там и схема самого пилота есть - крест и две параллейные линии. Посмотрите как он выглядит. А потом Вам ещё и плиту надо будет делать или же покупать.



[намис]

На грузовых шиномонтажках есть стенды монтажа-демонтажа шин. Управление электроклапанами, можно посмотреть наглядно. А так если не забуду завтра на работе сфотаю.



[намис]

Я уже писал об этом. Надо искать готовый блок для обычных 2х сторонних цилиндров.



[алекса]

Я в начале и начал с Эл. управлением. Но когда увидел цену только одного пилота ( к тому же за Эл. катушку надо отдельно платить). 7675 рублей стоит только один пилот. В Google вбейте *ds3-ta/11n. Там и схема самого пилота есть - крест и две параллейные линии. Посмотрите как он выглядит. А потом Вам ещё и плиту надо будет делать или же покупать.

Намис, если несложно, поподробней
Об этом и прошу
Только сейчас выяснил.
Что прибор называется электромагнитный гидрораспределитель .
Они очень многих видов.
Какой мне нужен??
На 12 вольт??
Спасибо, что сказали, что, какая-то плита нужна.
Какая??
Что ещё нужно, для управления двумя отдельными цилиндрами??
какой из этих мне подойдёт??

Яндекс.Картинки

Результаты поиска по запросу "ds3-ta/11n" в Яндекс.Картинках

yandex.ru

.

\\\\\\\\\\\\\\\\\\\\\

vavan.k
Жду информации.
.



[намис]

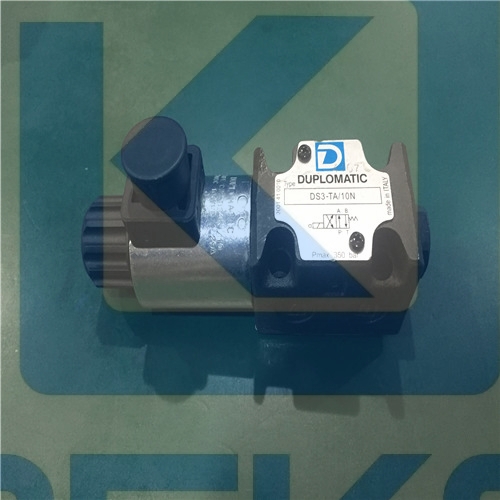

Полное имя * 2х позиционный пилотный гидрораспределитель с Эл. магнитным управлением *. По схеме подходит тип ТА. Посмотрите DS3-TA/10N. На нём белая пластинка и там вся информация. И схема - две скрещенные линии и две параллейные. И буквы : Р - давление с насоса. Т - слив в танк. А и В на цилиндр. А раз у Вас односторонний цилиндры, то глушим порт А. Порт В соединяем с цилиндров. При Оff цилиндр соединён с танком.



[намис]

Вы выставите здесь картинку пилота, так проще будет



[намис]

Нужна связь по WhatsApp. Уже вторую страницу пишем. Мне не трудно, главное чтобы польза была.



[алекса]

С одним разобрались, спасибо.
Что ещё нужно для работы моего устройства.
Как сбрасывать давление с насоса, в нерабочем состоянии??
какие клапана ещё нужны??
Наверное, какой-то предохранительный??
Наверное обратный клапан, тоже нужен.
Я совершенно не разбираюсь в гидравлике, и строю предположения, на основе моих неплохих знаний в пневматике.



[алекса]

Я не умею вацап.

Яндекс

Найдётся всё

yandex.ru



[намис]

Да, этот пилот я и имел ввиду. И вот почему - это обычный пилот для двухстороннего цилиндра. Такой проще найти б/у блок. Да с ним насос если включён то будет под давлением. Я не хочу усложнять всю схему. Если вот так : 3 Эл. кнопки, 1 - один цилиндр, 2 - насос, 3 - другой цилиндр? Так Вы можете управлять цилиндрами независимо друг от друга. Вы пишите *нажал одну кнопку Ц 1 идёт вверх, нажал другую кнопку ц 2 идёт вверх, а Ц 1 вниз *. А Вы уверены что пока один ц. будет подниматься другой успеет опуститься? Или это не имеет значения? Если так то нужен 3х позиционный пилот с двумя Эл. магнитами. Этот момент пож. более подробно распишите. П. С. гидравлика отличается от пневматики только наличием обратки и давлением.



[алекса]

А Вы уверены что пока один ц. будет подниматься другой успеет опуститься? Или это не имеет значения? Если так то нужен 3х позиционный пилот с двумя Эл. магнитами. Этот момент пож. более подробно

2 одиночных цилиндра, работают по принципу, как описал выше.
Да, --пока один поднимается, другой опускается.
За, одно и тоже время.
пока один поднимается, с другого стекает масло в обратку



[намис]

Посмотрите ds3-s4. Этот 3х позиционный с двумя Эл. магнитами. В нейтрале насос работает на слив. При вкл. Эл. магнита А в один Ц. идёт давление, а второй ц. соединяется со сливом. При включении Эл. магнита В будет наоборот. Такой пилот нужен только один. Время подъёма / опускания цилиндров???? Может Вам для начала сделать вроде опыта, насос и 2 цилиндра. Соедините Ц. Создайте давление, ставите, засеките время, потом с 2м ц. Если всё ок то ds3-s4 подойдёт.



[алекса]

правильно-ли я понял, что этот распределитель, мои цилиндры и гидростанция??
Всё соединяется рукавами, и всё работает??
Больше ничего не надо??



[намис]

1. Мы пока говорили только о схеме самого пилота - S4. А ещё надо будет подбирать по давлению, литражу, Эл. напряжению катушек. 2. Посмотрите на пилот со всех сторон - на верхней стороне бирка со схемой и другие данные. На нижней стороне 4е отверстия каналов с углубление для o'ring. По углам 4е сквозных отверстия для крепления пилота к... Болты М5 или М6 или inch. Вот поэтому и нужна плита и в неё уже вворачиваются шланги. И в этой плите каналы идентичные каналам пилота. Вы плиту будете делать сами или покупать? 3 - Вы ведь в Москве и у вас есть * Пневмакс *. Я оттуда беру схемы пилотов. 4. Чтобы не было ошибок пож. выложите фото S4 со всех сторон.



[алекса]

Напишу, подробно, чут попозже.
Админ,
За что так наказан намис, что не может на форум вставлять ссылки и картинки??
-- плиту, если она нужна и продаётся, естественно буду покупать. Какую??



[Krest]

За что так наказан намис, что не может на форум вставлять ссылки и картинки??

Ни у одного из пользователе форума нет запрета на вставку ссылок и/или картинок. Другое дело, что с телефона этот процесс не очень удобен. Но тут уж каждый сам кузнец своего счастья.
