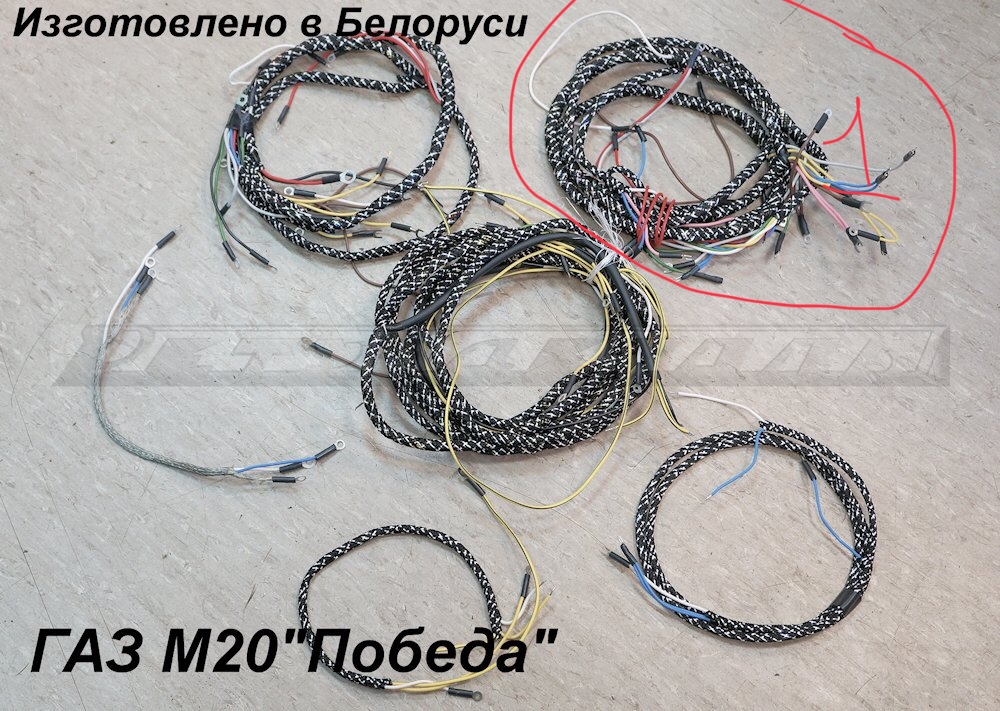

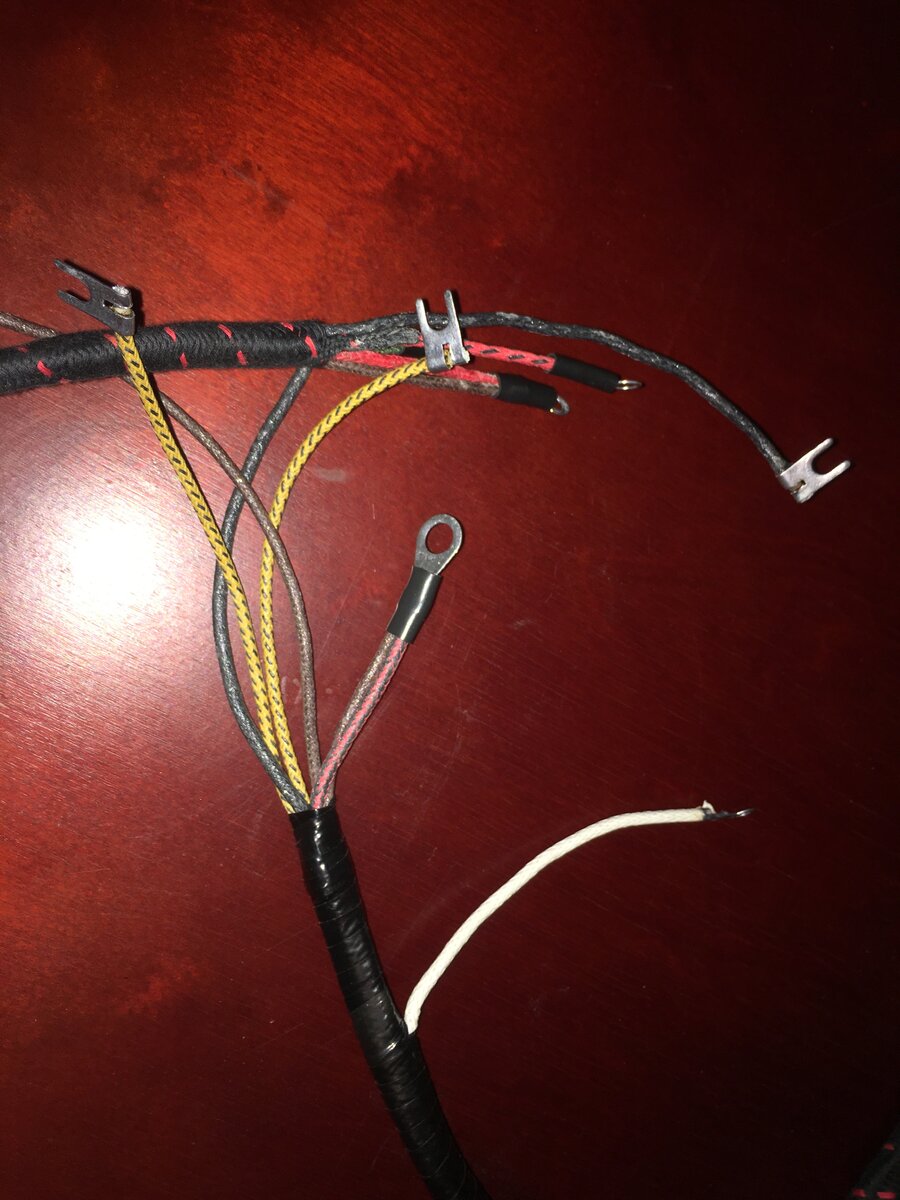

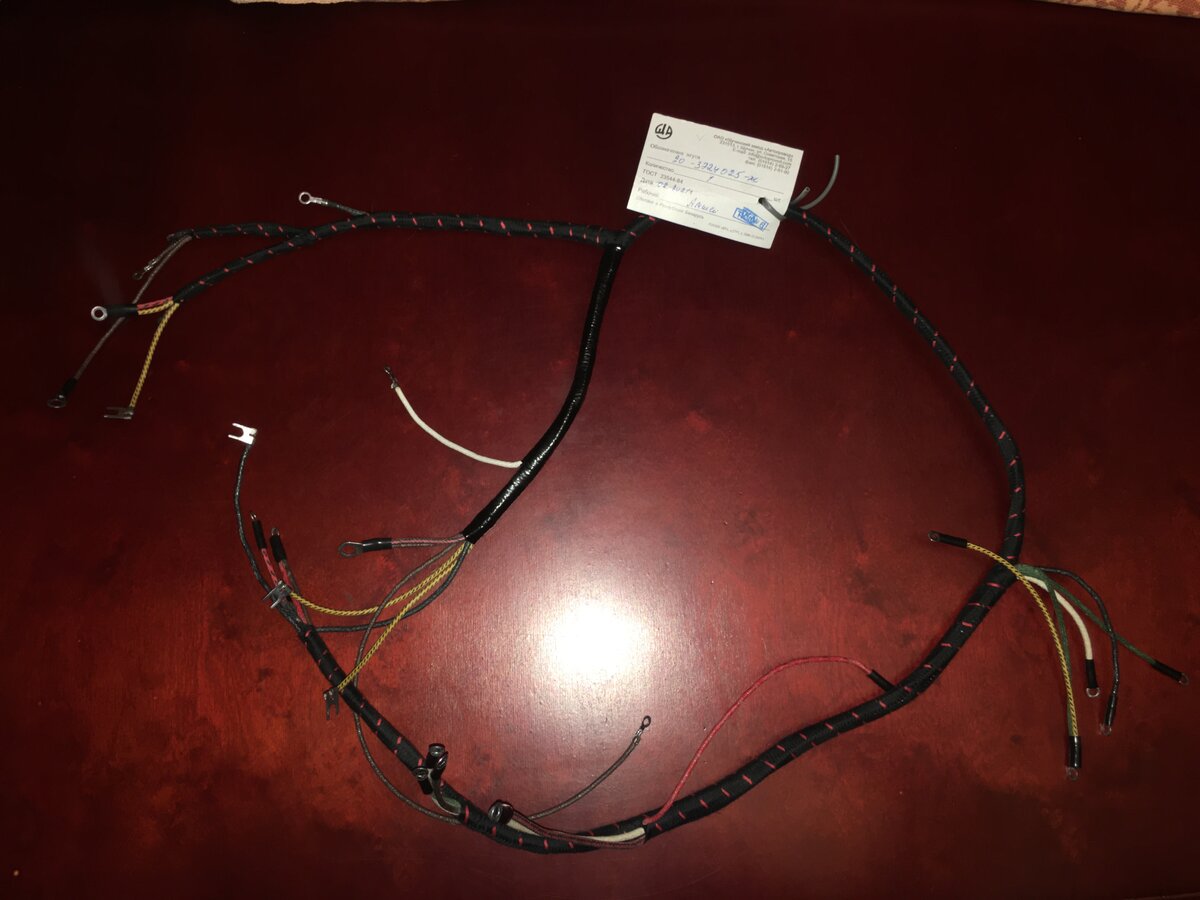

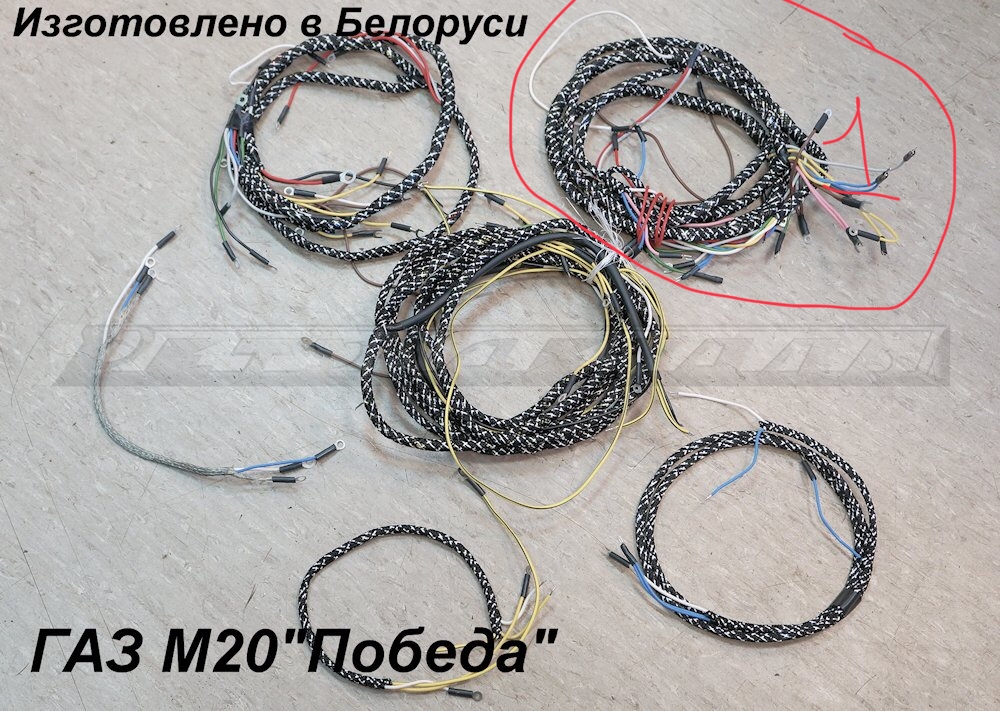

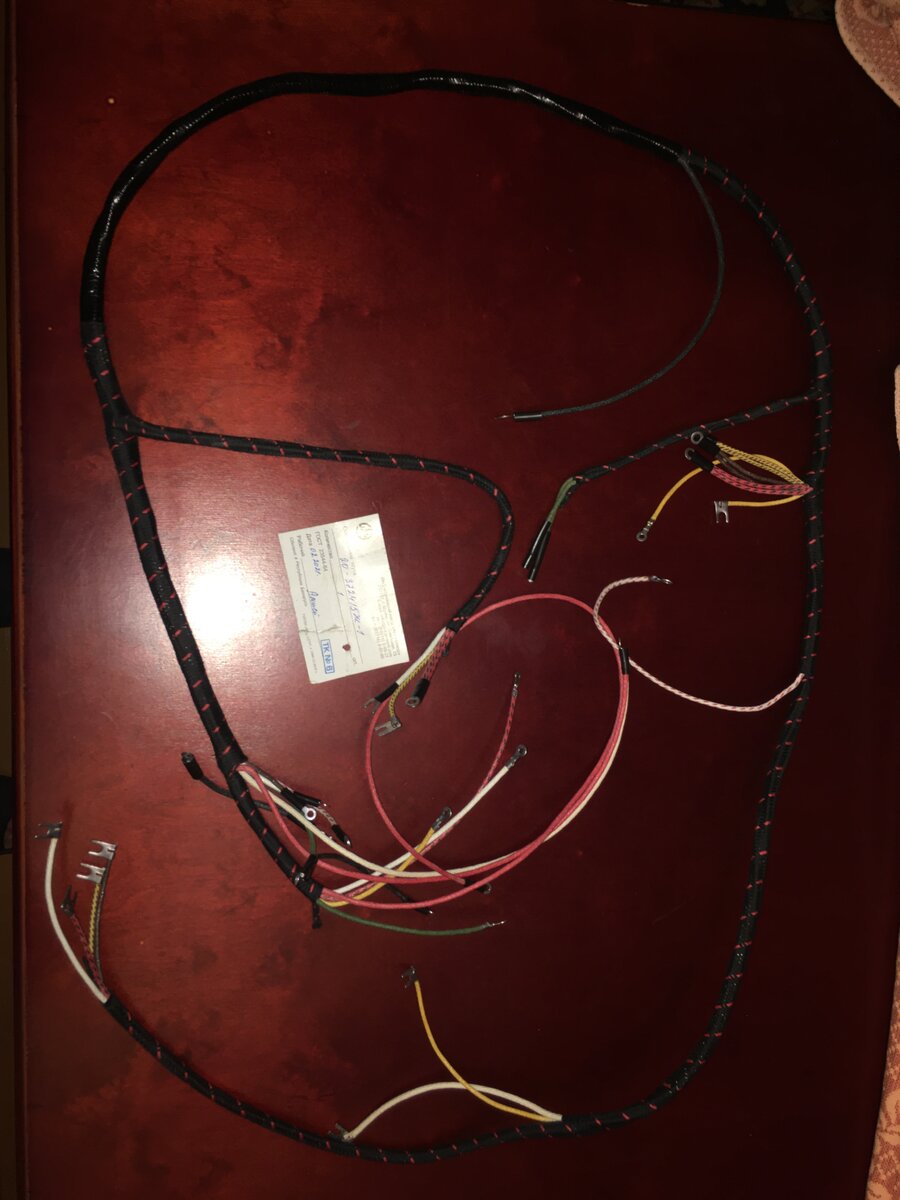

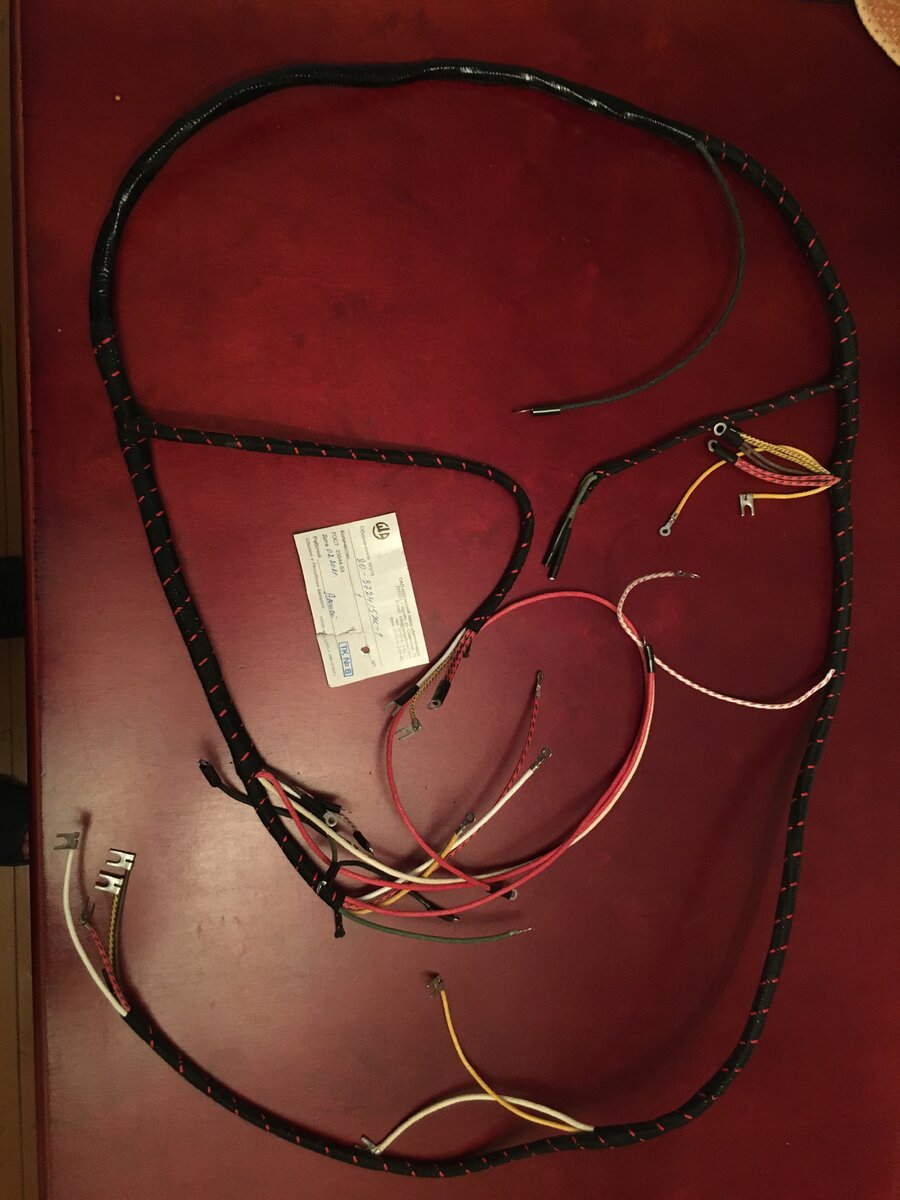

По Белорусским жгутам от РД идентифицируется как #1 вот этот, по фишкам на лягушку

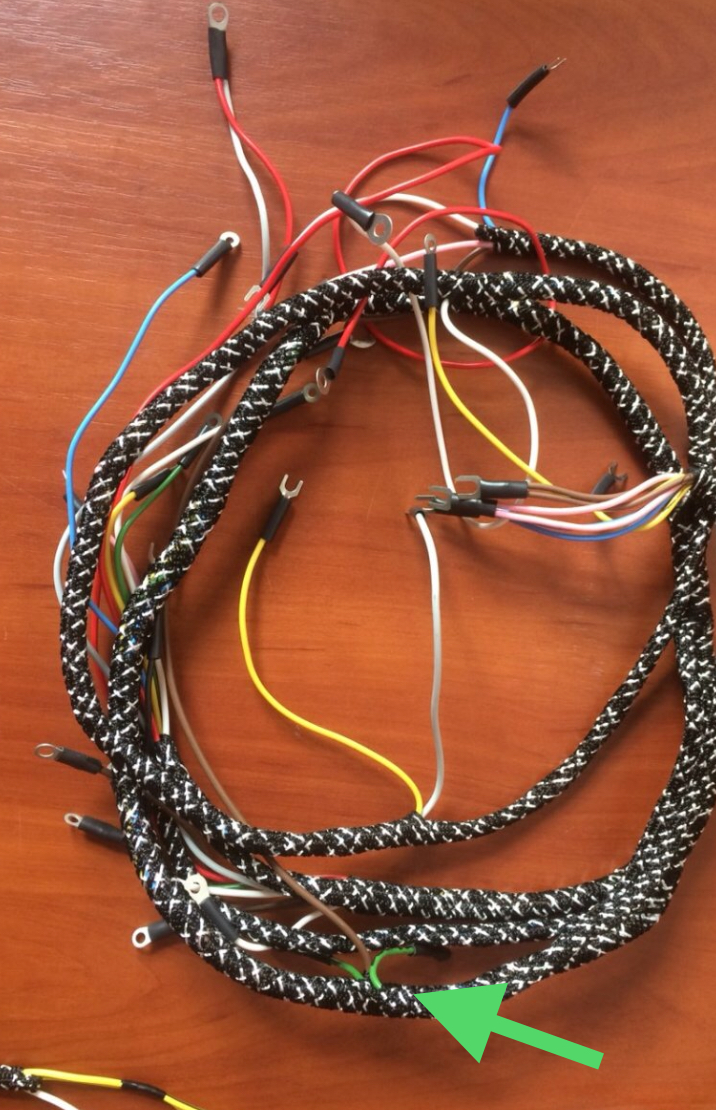

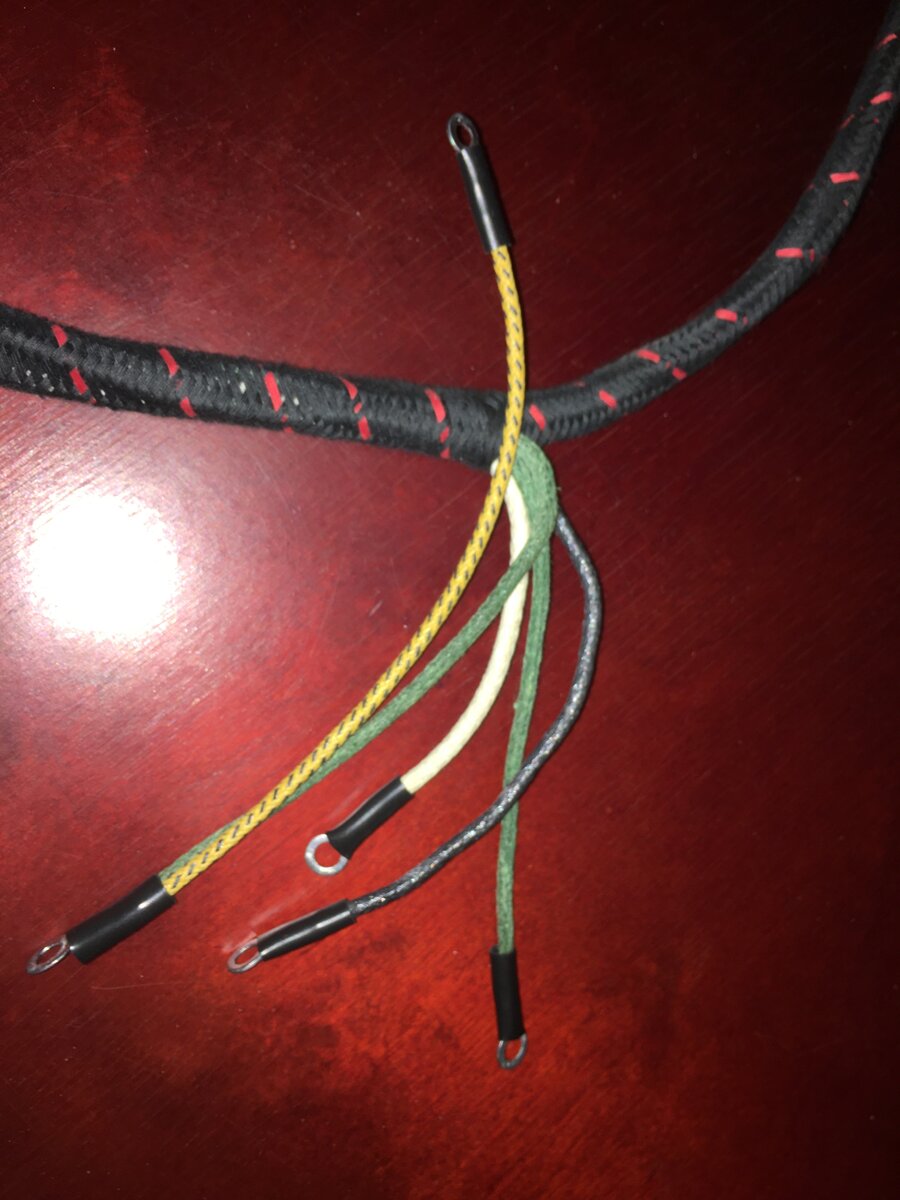

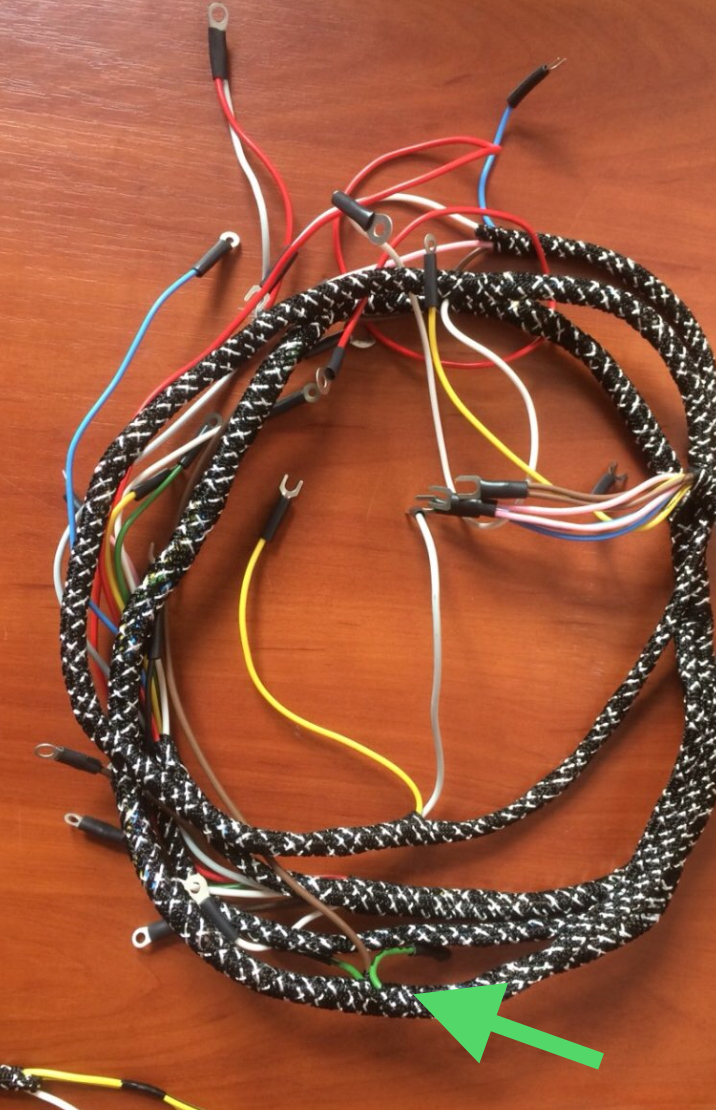

Если предположить что на фото #1 это два зеленых на лягушку то это жгут#1 по левому подкрылку
(Коротковаты здесь концы по моему, на фото с РД они подлинее это правильно)

Последнее редактирование:
  • Спасибо
Реакции: Зубр

Pika

Пользователь
5 лет на форуме
Регистрация
02.03.2012
Сообщения
1 895
Оценка реакций
1 206
Город
ХМАО Югра

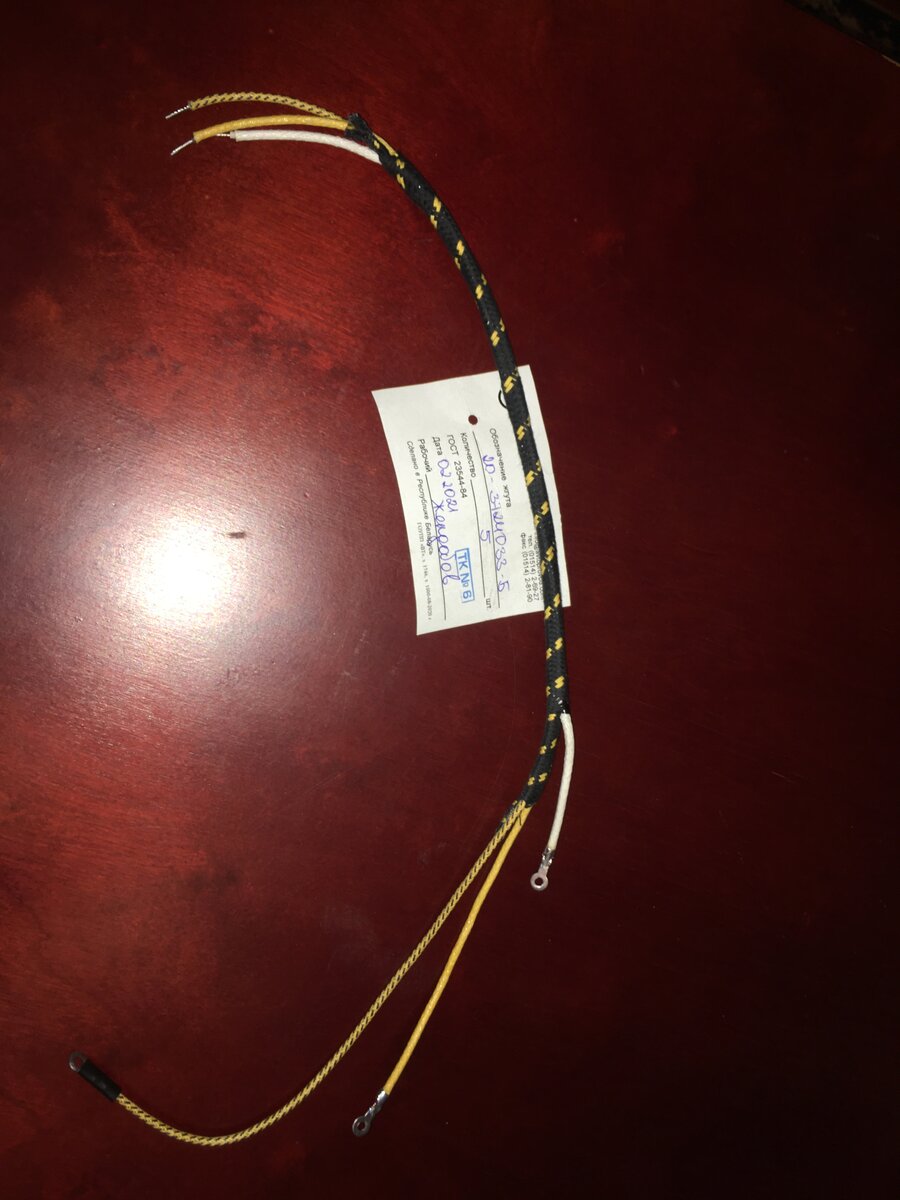

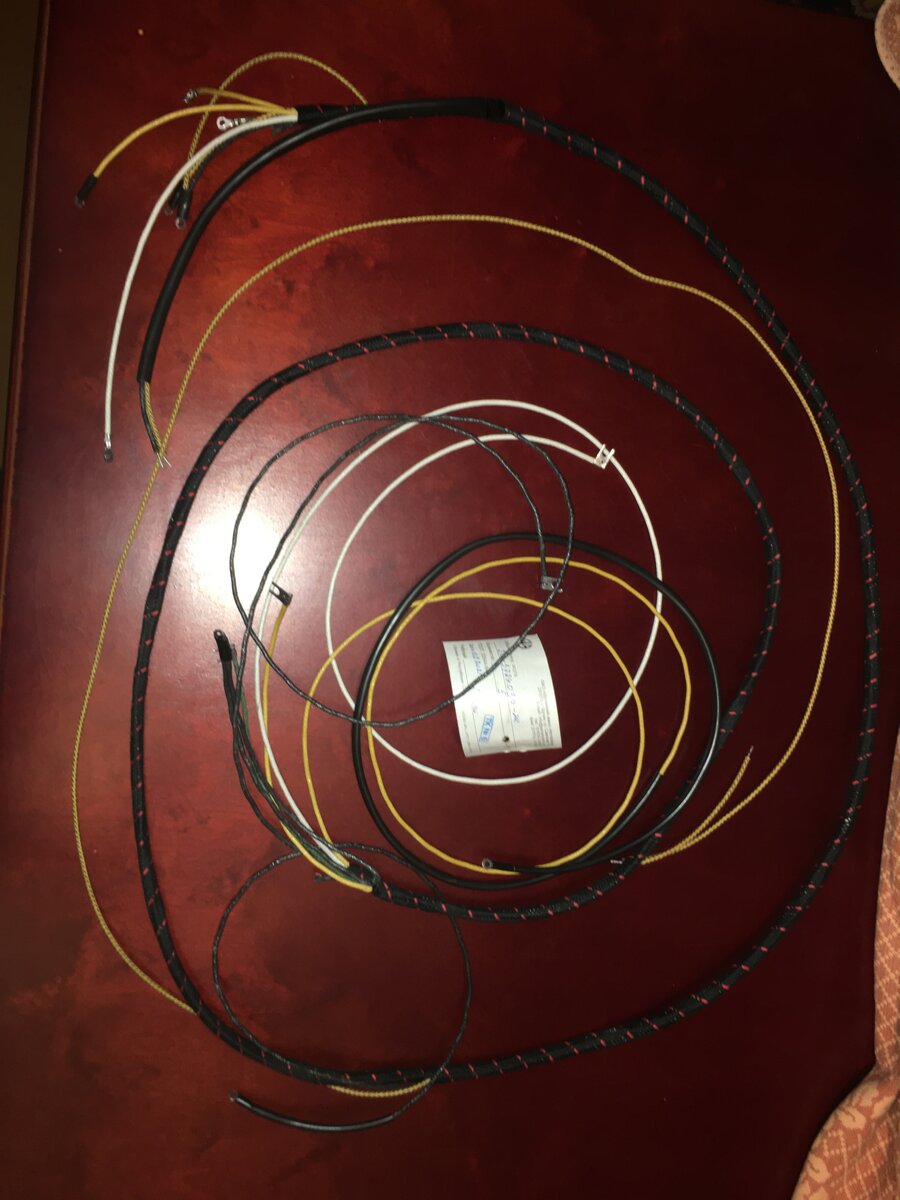

#4-освещение чемодана, стоп (без клемы), номерной знак (без клемы) - разпределительная колодка.

  • Спасибо
Реакции: Зубр

Зубр

Пользователь
Топикстартер
Регистрация
06.01.2016
Сообщения
7 346
Оценка реакций
3 992
Возраст
41
Город
РБ,г.Минск

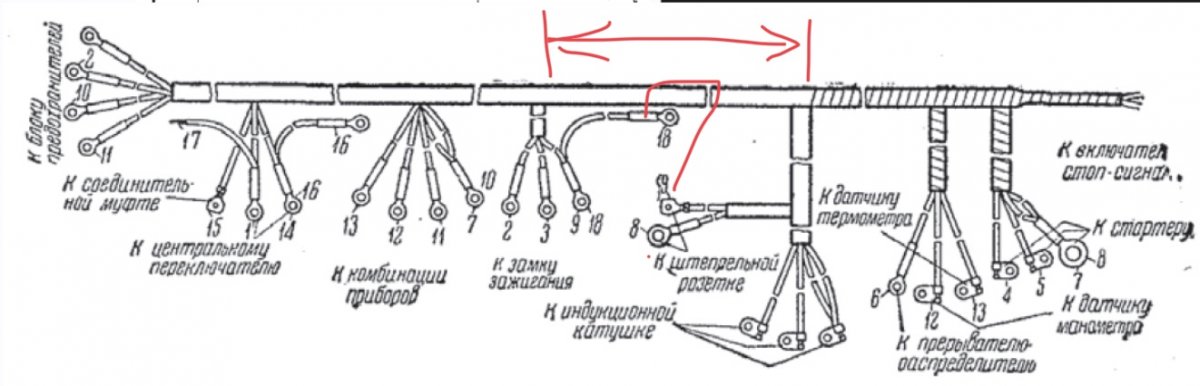

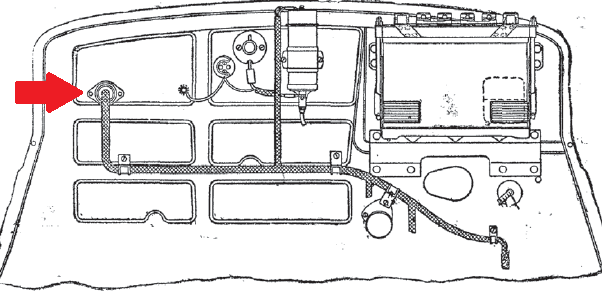

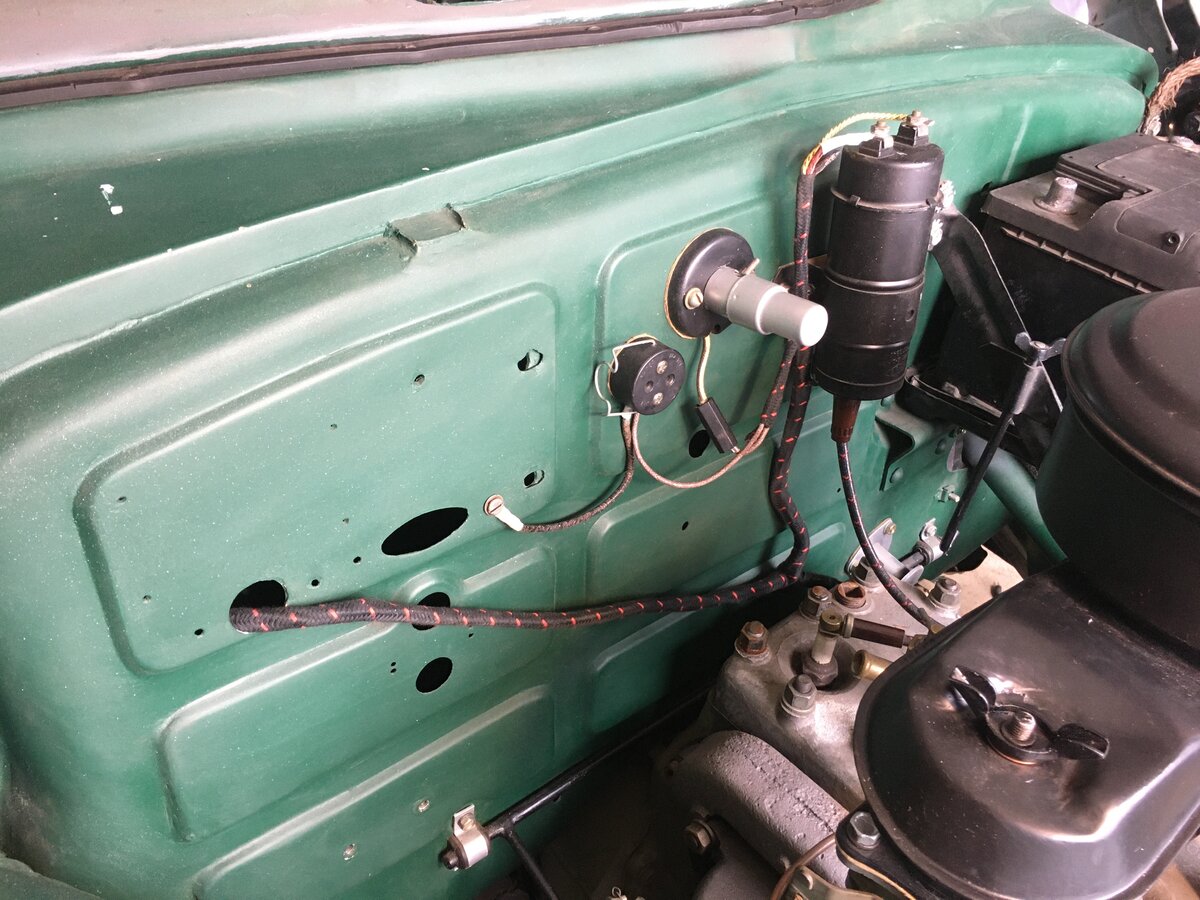

Коллеги, хочу вернуться к обсуждению пучка №2, который бродит по моторному щиту
Есть несколько вопросов

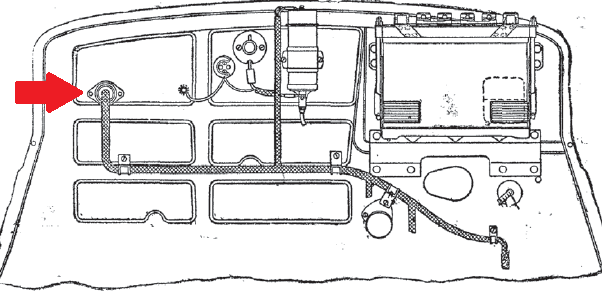

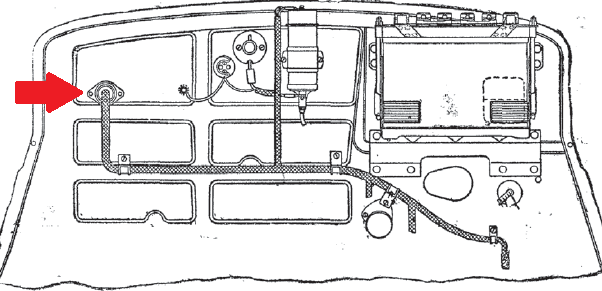

1) к чему идет на второй серии пучек ? может это ошибка в книге??? кто сталкивался?


2) подформовка под блок предохранителей за аккумом .... как к нему провода идут...?

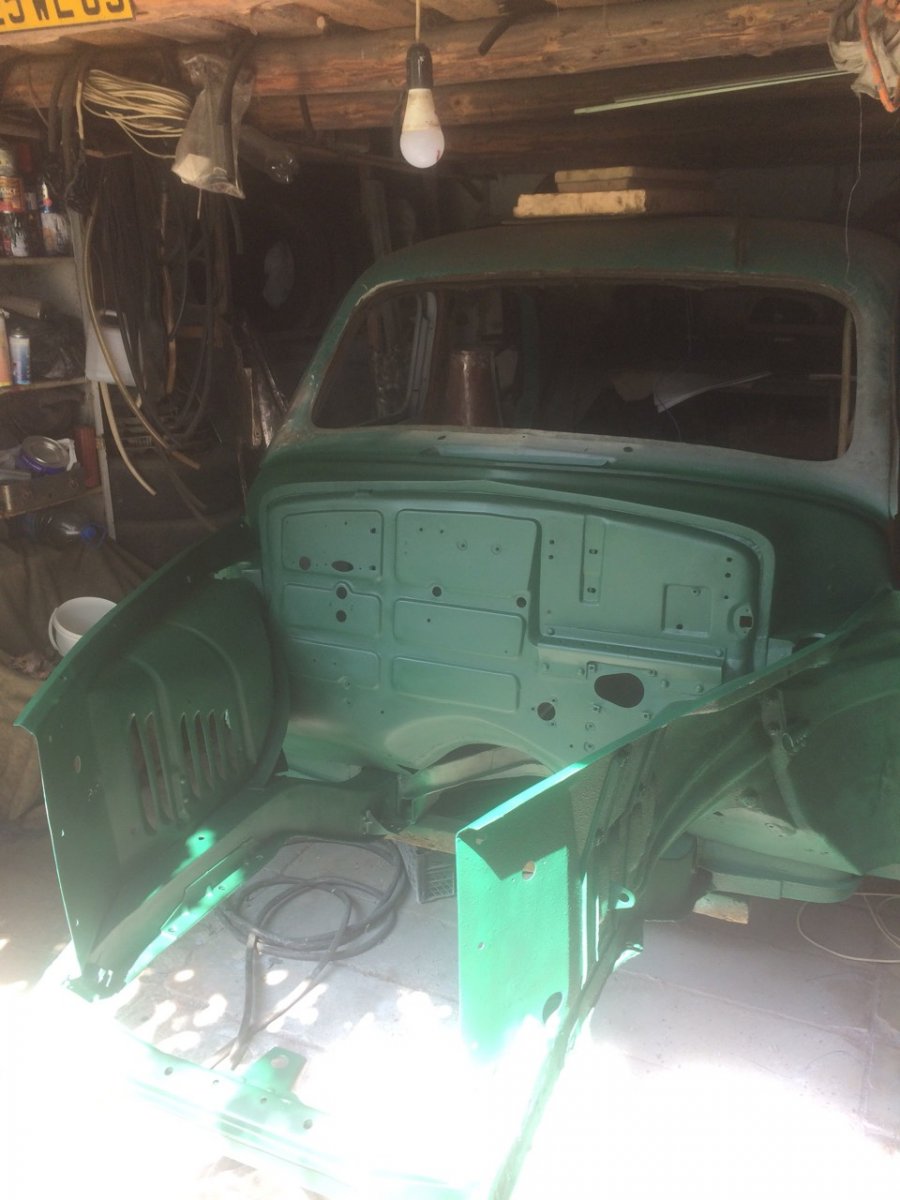

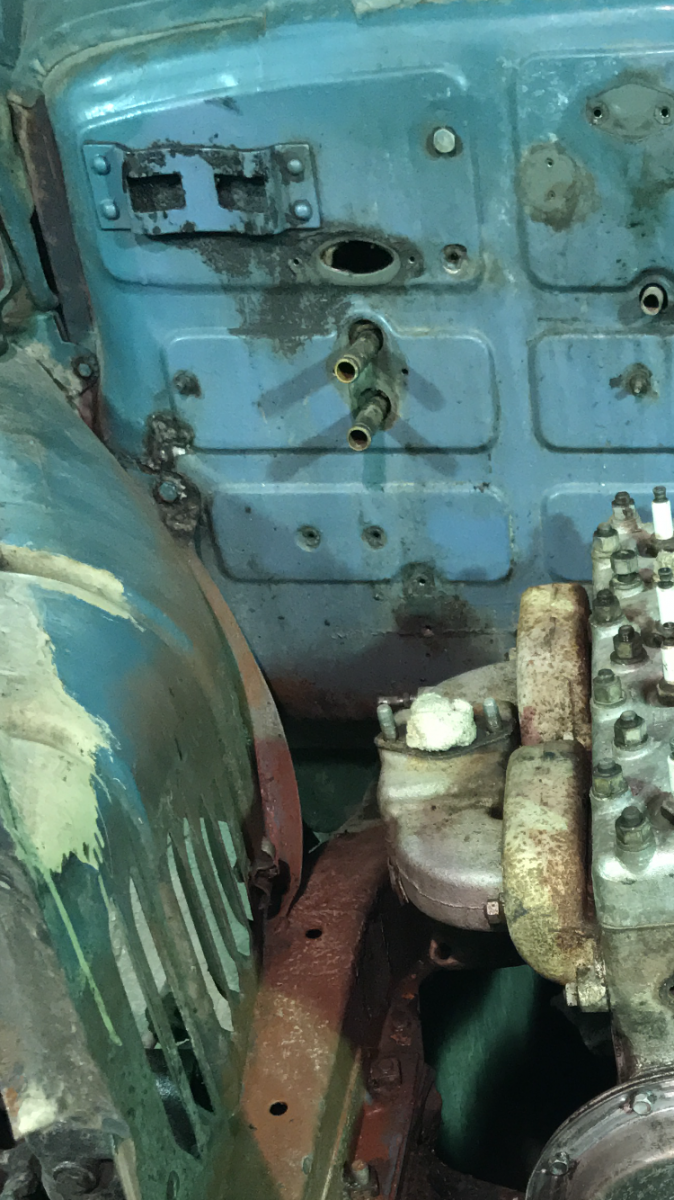

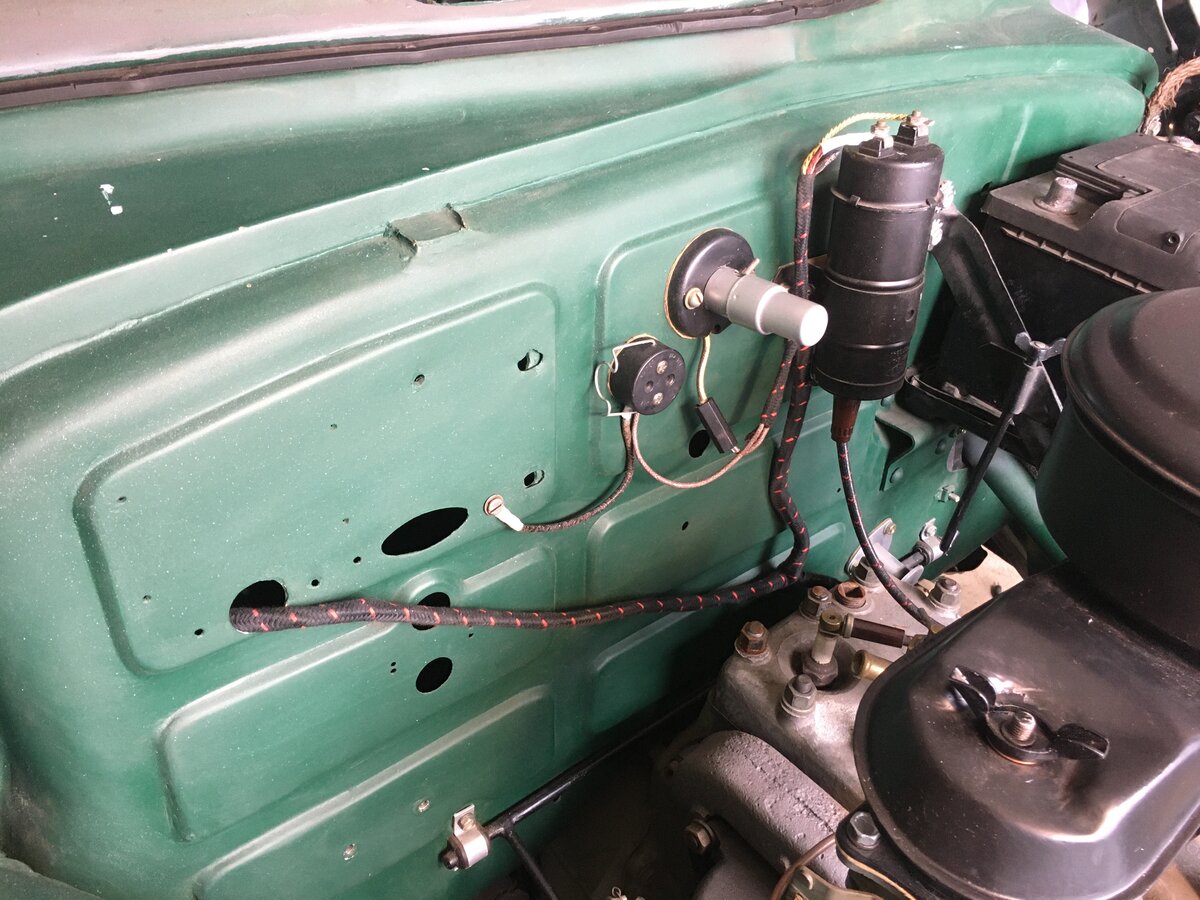

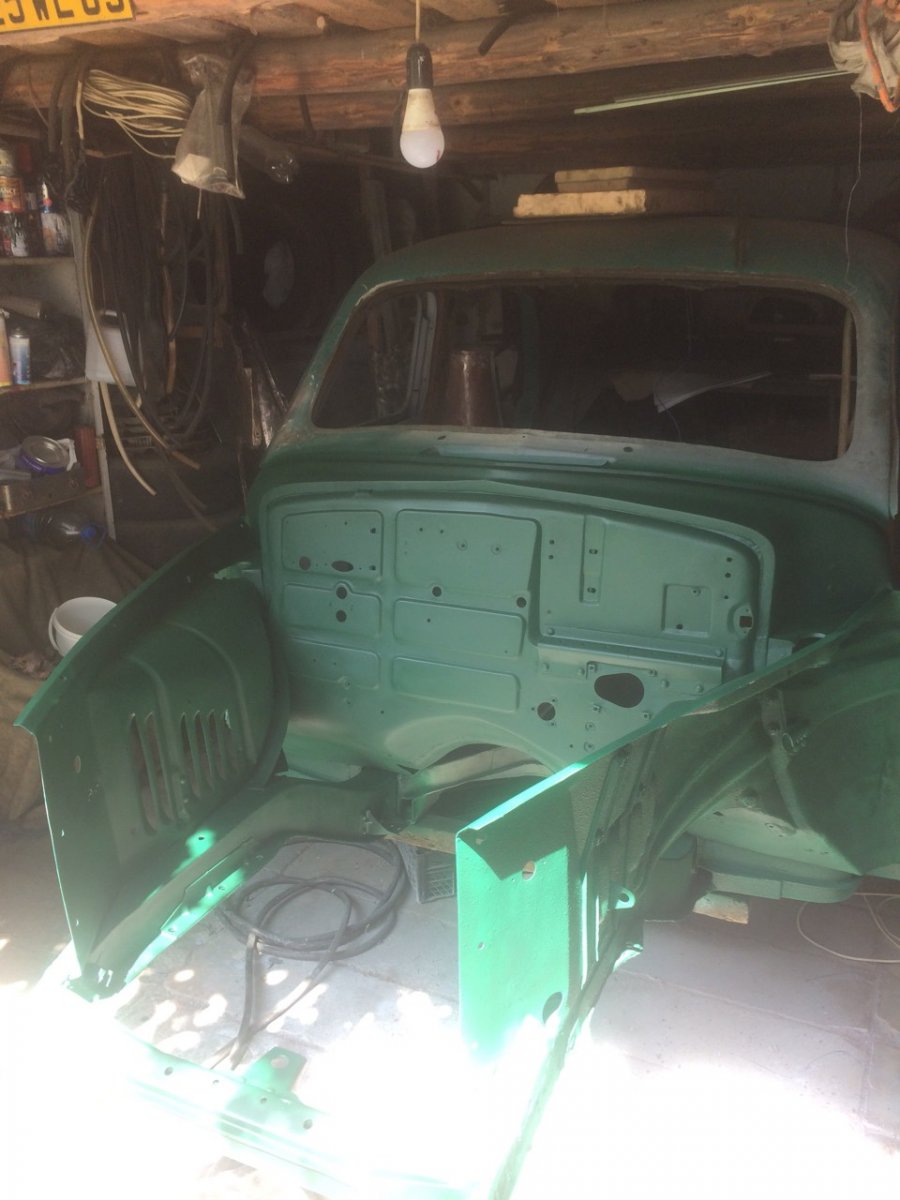

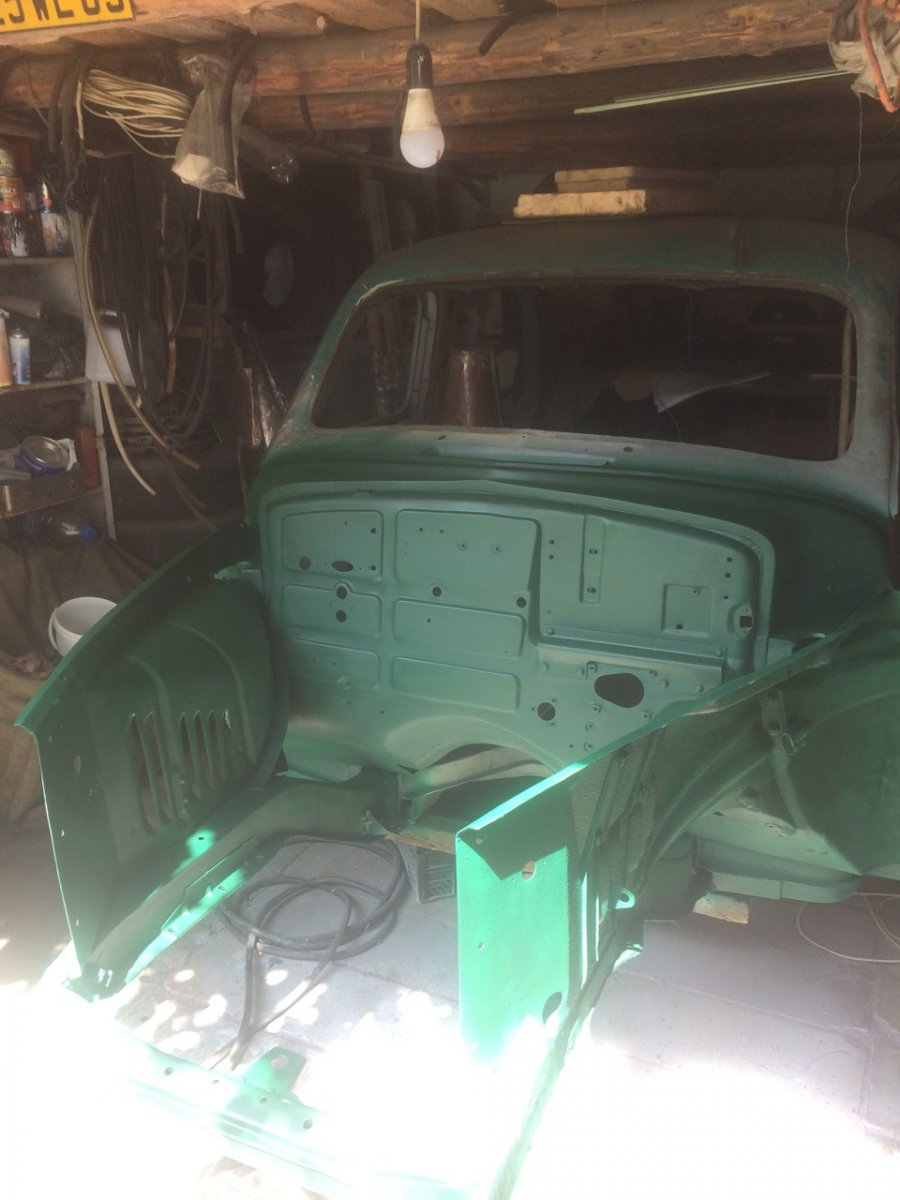

Отверстие в моторном щите у меня было ...
0-02-04-a88b4308ebb61bbeda30d68cc9a84520ae4f8f87ba2eded4ee2a0b24c30f8742_d3ca6802.jpg


АНДРЕЙ 111

Пользователь
Команда форума
Регистрация
15.03.2011
Сообщения
14 164
Оценка реакций
3 026
Возраст
44
Город
Москва-Одинцово-Питер-Красноярск
Коллеги, хочу вернуться к обсуждению пучка №2, который бродит по моторному щиту
Есть несколько вопросов

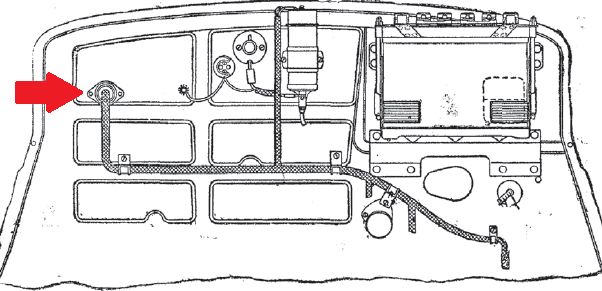

1) к чему идет на второй серии пучек ? может это ошибка в книге??? кто сталкивался?

Посмотреть вложение 127902
2) подформовка под блок предохранителей за аккумом .... как к нему провода идут...?

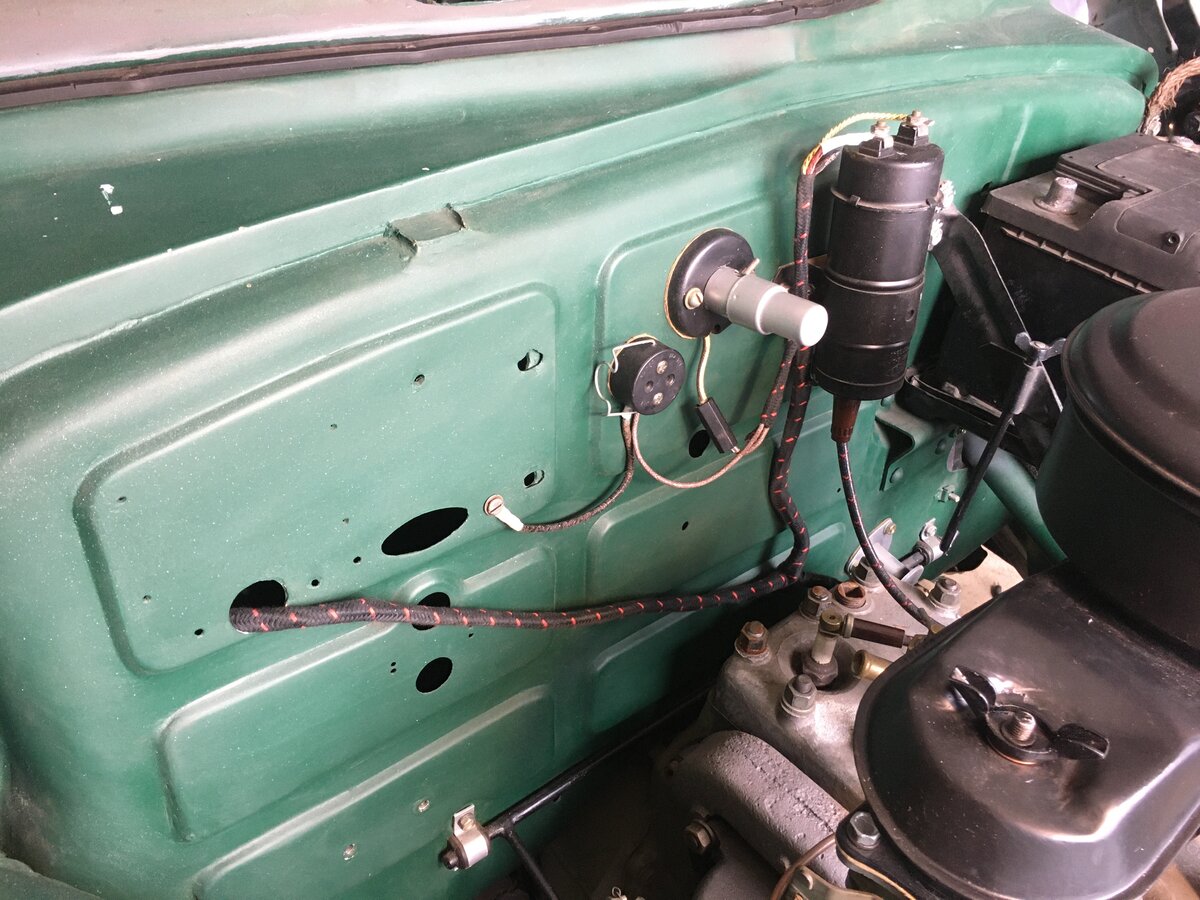

Отверстие в моторном щите у меня было ...
Посмотреть вложение 127903
по 1, пучек должен идти к приборм и замку зажигания
по 2, предохранители ставились из нутри значит и пучек шел под торпедой. на картинке возможно указали варианты по сериям.

  • Спасибо
Реакции: Pika

Зубр

Пользователь
Топикстартер
Регистрация
06.01.2016
Сообщения
7 346
Оценка реакций
3 992
Возраст
41
Город
РБ,г.Минск
ещё отличие нашлось ... для ранних
провод на стоп-сигнал, вернее на размыкатель, который под педалью ставиться на ранних машинах .. в пучке №2
а на более поздних в пучке №1
вот такая петрушка )

  • Спасибо
Реакции: Pika

Зубр

Пользователь
Топикстартер
Регистрация
06.01.2016
Сообщения
7 346
Оценка реакций
3 992
Возраст
41
Город
РБ,г.Минск
по 1, пучек должен идти к приборм и замку зажигания
по 2, предохранители ставились из нутри значит и пучек шел под торпедой. на картинке возможно указали варианты по сериям.
в книге не было вариантов ... т.к. это был 1949 год ...


АНДРЕЙ 111

Пользователь
Команда форума
Регистрация
15.03.2011
Сообщения
14 164
Оценка реакций
3 026
Возраст
44
Город
Москва-Одинцово-Питер-Красноярск

Pika

Пользователь
5 лет на форуме
Регистрация
02.03.2012
Сообщения
1 895
Оценка реакций
1 206
Город
ХМАО Югра
Косы #2 думаю взаимозаменяемые, отличие в один провод лягушки некритично, ведь коса #1 будет содержать концы для гидродатчика стоп.
Визуально мне кажется что у ранней во втором пучке между веткой катушка зажигания и веткой замок зажигания - длина пучка должна быть больше. Нужен замер по кузову у Дмитрия и по пучку #2 для сравнения.

Последнее редактирование:
  • Спасибо
Реакции: Margus76 и Зубр

Pika

Пользователь
5 лет на форуме
Регистрация
02.03.2012
Сообщения
1 895
Оценка реакций
1 206
Город
ХМАО Югра
2) подформовка под блок предохранителей за аккумом .... как к нему провода идут...?
Отверстие в моторном щите у меня было ...
Андрей правильно пишет предкоробка внутри, но и на пучке %2 клемы на конце жгута, т.е. крайняя точка. Можно предположить по ветвям что первой после захода в салон есть замок зажигания, потом приборы и конечная предкоробка, вроде логично.
Тут вопрос, как она внутри по торпеде шла, сверху или с низу?
Переход от щита к торпеде не должен в воздухе висеть.

  • Спасибо
Реакции: Зубр

БЕГИмот

Пользователь
Регистрация
08.02.2017
Сообщения
2 324
Оценка реакций
2 366
Возраст
42
Город
Красноярск, ул. Конституции СССР

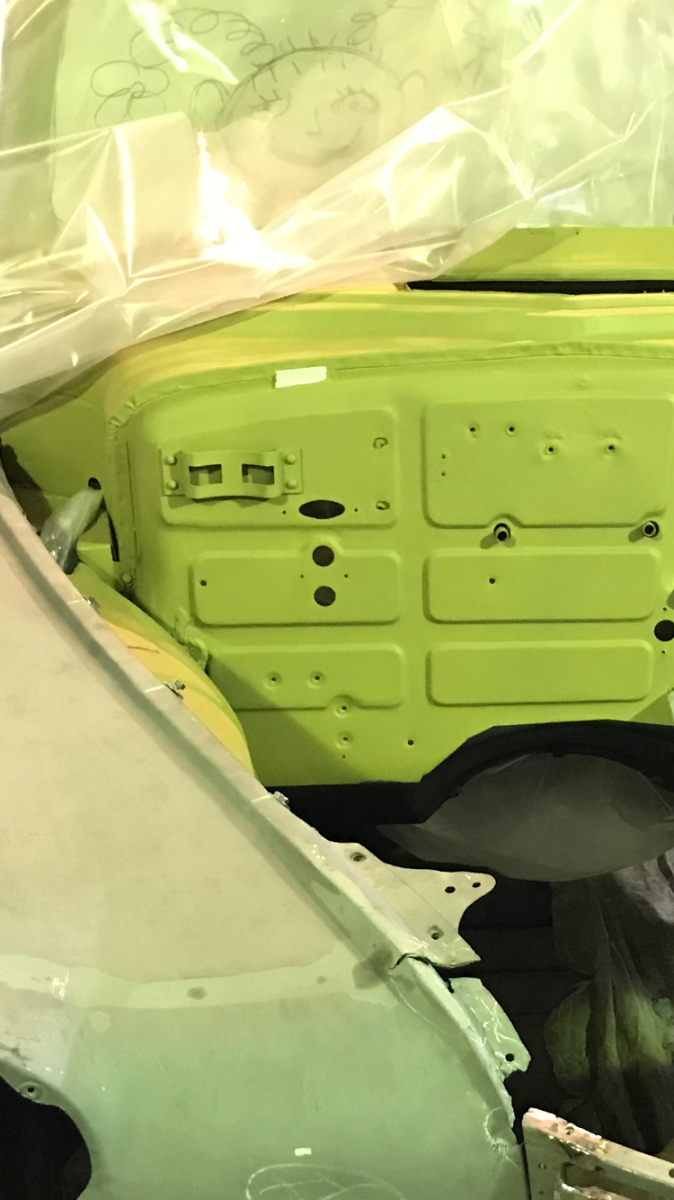

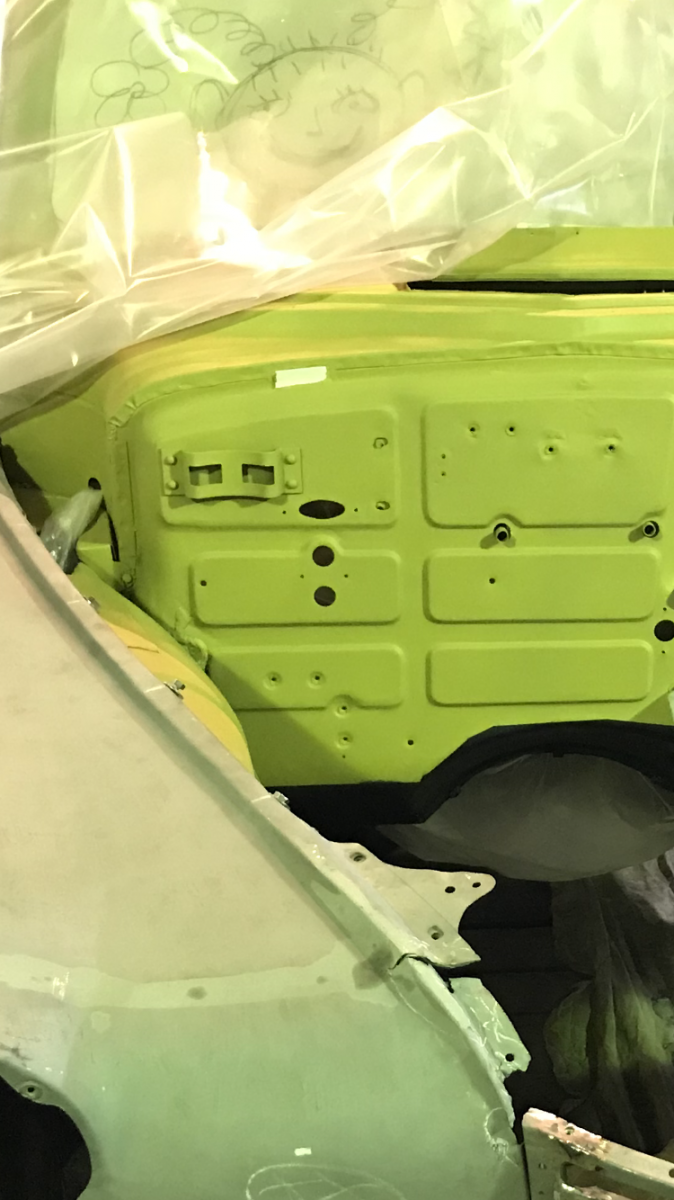

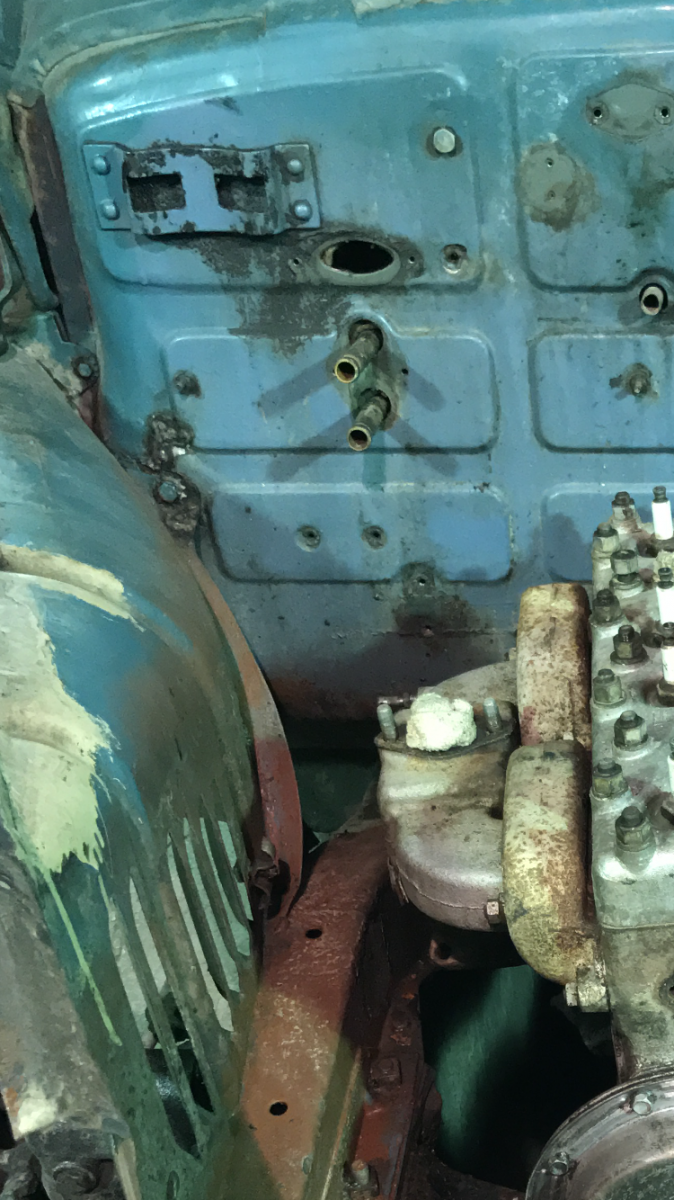

Я может потерялся в теме.... но где стрелка, у меня проводка не выходила. Там радиатор печки и два троса к карбюрптору... больше «дырочек» нет. Вторая серия, 1952 год.


Вложения

Зубр

Пользователь
Топикстартер
Регистрация
06.01.2016
Сообщения
7 346
Оценка реакций
3 992
Возраст
41
Город
РБ,г.Минск
Это самые первые машины.
Посмотри на мой моторный щит, там есть такое отверстие.)
