Как оживить часы "Стрела"

[Krest]

Теоретически возможно. Практически бессмысленно.

Любые попытки сделать из этих часов конфетку нужно начинать с замены тамошнего "механизма" (фактически -- электромагнита с шестеренкой) на нормальный шаговый двигатель. И крутить стрелки именно им. Но тогда теряется весь смысл использования ретрочасов.



[Krest]

Есть, кстати, более циничная игрушка:

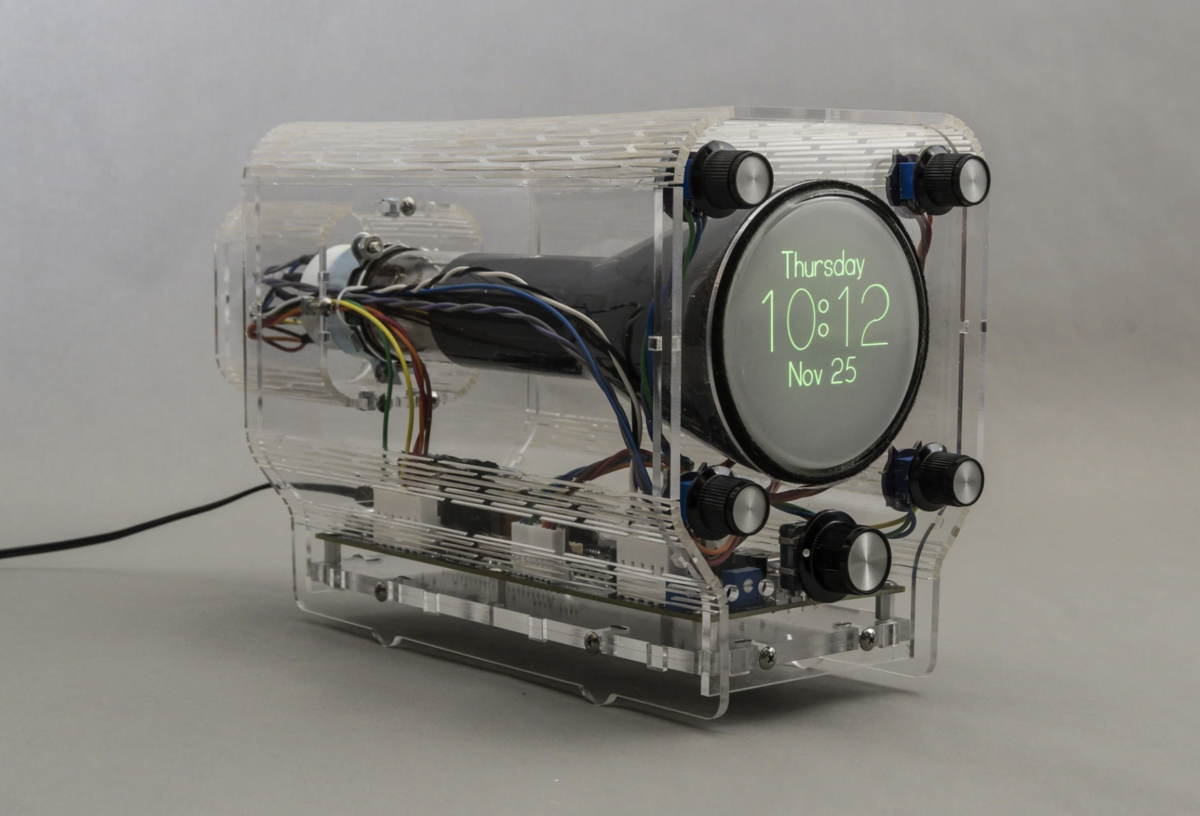

Самодельные часы из электронно-лучевой трубки, например, от осциллографа.



[Violence]

Вполне возможно удаленно подводить часы вперед. Часам абсолютно все равно, когда придет управляющий импульс -- в следующую минуту или в следующую секунду. Так что можно приделать к ардуино кнопку, и при ее нажатии переводить часы на минуту вперед. Или вместо кнопки использовать ИК-пульт, или радиопульт, или блютус телефона. На алиэкспресс много модулей для ардуино, выбирай на вкус. Но в силу самой конструкции механизма часов переводить назад их можно только вручную. Так что если часы ушли вперед на 5 минут, то удаленно можно только перевести их дальше -- еще на 23 часа 55 минут, чтобы они показывали правильное время. И если одно нажатие на кнопку переводит часы на 1 минуту вперед, то придется нажать на кнопку какие-то 1435 раз

Можно, кстати, сделать часы самоподводящимися, получая значения точного времени от GPS и контролируя движение стрелок, например, с помощью датчиков на отражение (банальный "датчик линии" из ардуиновских модулей для роботов). Но все это уже выходит за рамки "сделай за пять минут с минимумом знаний" и, по большому счету, не стоит затрачиваемых усилий.

Здравствуйте. Запустил часы по вашей методике. Всё работает. Не подскажите , как подключить кнопку и какие команды нужно добавить в скетч?



[sergey_t]

Пример работы часов стрела от самолдельного блока

В составе блока:
Часовая микросхема DS3232
Процессор Atmega328
DC DC преобразователь 5>24в

Здравствуйте. Не подскажете, пожалуйста, как можно будет собрать всё это? Я немного далёк от подобного, а по схеме мог бы сделать. Схемой подключения не поделитесь?



[Krest]

Не подскажите , как подключить кнопку и какие команды нужно добавить в скетч?

Кнопку подключить несложно -- один из контактов подключается к одной из ног GND на ардуино, другой к какой-нибудь из рядом находящихся ножек, например D2.

Как переделать скетч, к сожалению, уже не подскажу. Уже этим не занимаюсь. Попробуйте спросить на специализированных форумах, например, на amperka.ru

Схемой подключения не поделитесь?

Не поделится. Во-первых, этот персонаж торгует своими изделиями, и делиться знаниями не намерен. Во-вторых, он все равно забанен за неумеренность в рекламе. Так что ищите на авито и общайтесь, если хотите повторить именно его схему.



[Evgeny]

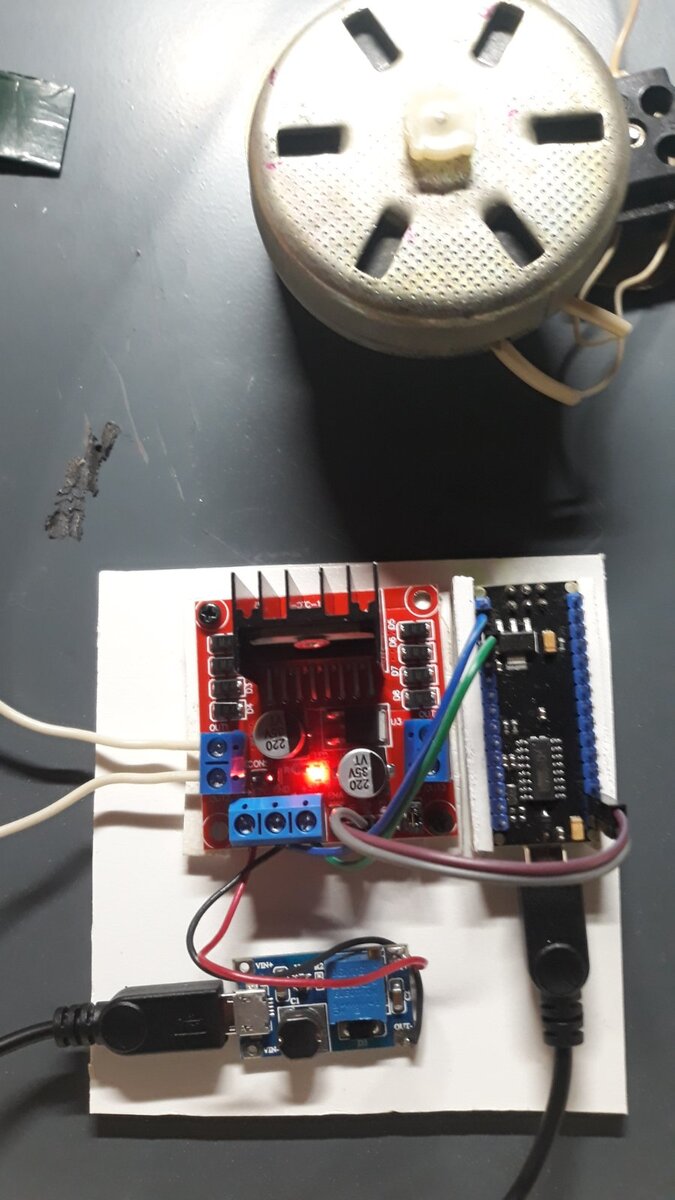

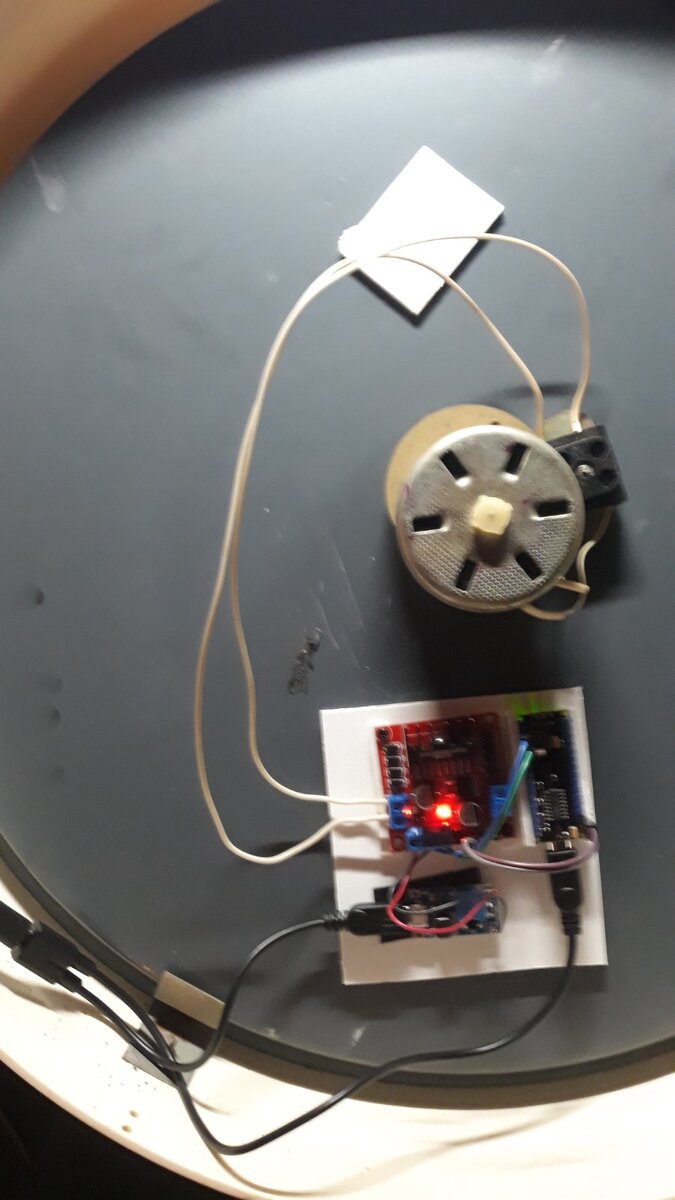

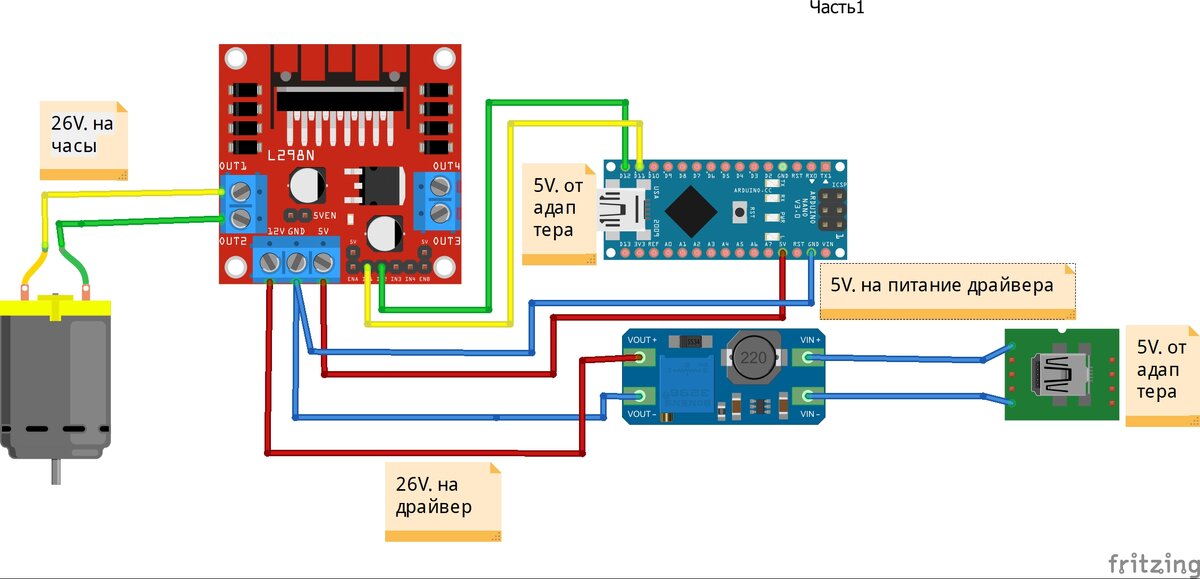

Добрый день! Собрал схему на ардуино для часов Стрела, схему немного переделал, скетч подправил, часы работают точно уже месяц, схему отрисую выложу!



[Krest]

Отлично



[Evgeny]

int IN1 = 11;
int IN2 = 12;
boolean STATE = true;


void setup() {
pinMode (IN1, OUTPUT);
pinMode (IN2, OUTPUT);

}
void loop()
{
digitalWrite (IN2, STATE);
digitalWrite (IN1, !STATE);
delay(300);
digitalWrite (IN1, LOW);
digitalWrite (IN2, LOW);
delay(59750);
STATE = !STATE;



[Старик М.]

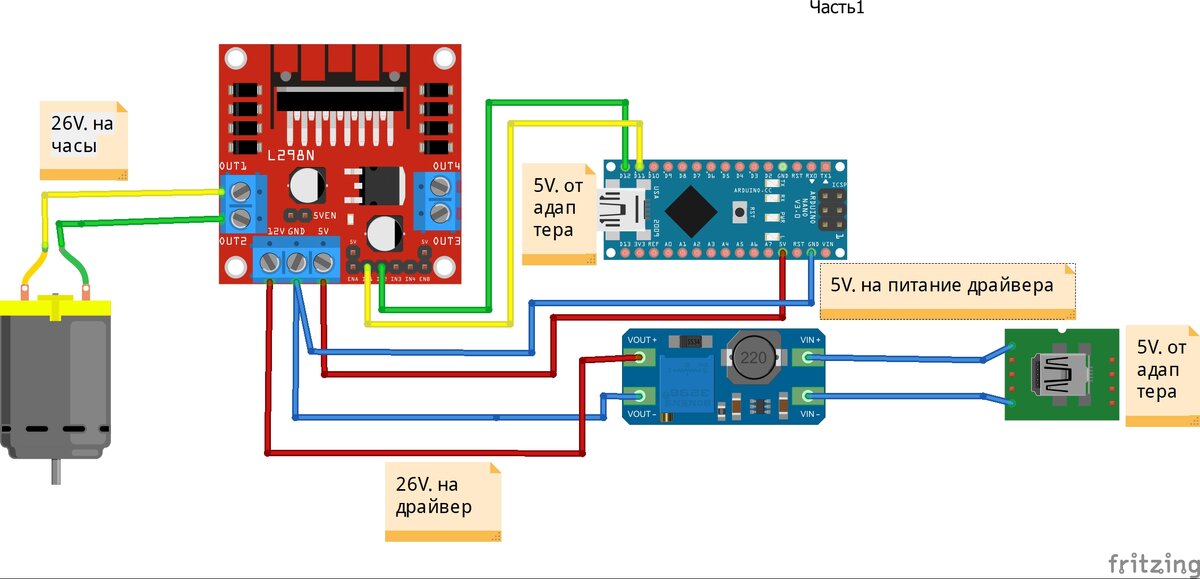

Посмотреть вложение 198422

int IN1 = 11;
int IN2 = 12;
boolean STATE = true;


void setup() {
pinMode (IN1, OUTPUT);
pinMode (IN2, OUTPUT);

}
void loop()
{
digitalWrite (IN2, STATE);
digitalWrite (IN1, !STATE);
delay(300);
digitalWrite (IN1, LOW);
digitalWrite (IN2, LOW);
delay(59750);
STATE = !STATE;

Два гнезда под блоки питания? Их можно как нибудь объединить в один?



[Krest]

Схема, действительно, немножко странная. Но как повод для размышлений -- сойдет.
UPD: Не, нормальная схема. Это я уже забыл как оно работает.



[Evgeny]

Питание от адаптера 5 вольт, 2 А. подаем через двойной разветвитель на повышающий преобразователь, и Arduino Uno, идут точно уже месяц.



[trir]

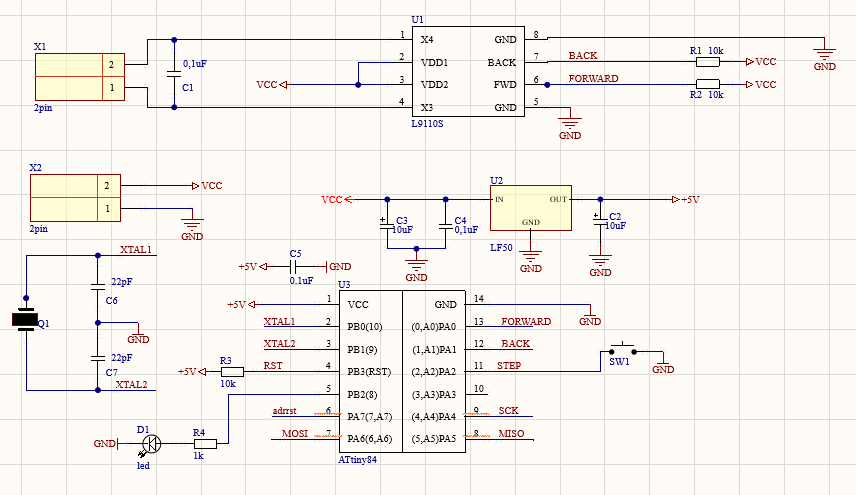

приветствую! попались в руки вторичные часы. захотел оживить. нагуглилась ваша тема. все роде было понятно. купил драйвер L9110S накидал вот такую схему и сделал плату

Первый драйвер сгорел, перегрузив мой трехамперный БП. Запаял второй и стал аккуратнее. Вот что выяснилось: повышал плавно напряжение VCC от 5 вольт и наблюдал вольтметром за выхдом (оба delay в программе для диагностики сделал 1000). До 7 В все прекрасно, на выходе полярность туда-сюда меняется. А вот 8 В и выше через 1-2 цикла драйвер закусывает, ток непомерно возрастает и драйвер начинает греться. Причем нагрузка не подключена, только вольтметр.
Что это может быть за хрень, господа?



[Krest]

Что это может быть

Доктор, тут, скорее всего, некому ответить на этот вопрос. Лучше обращаться на более профильные сайты.



[trir]

хе) я на этапе регистрации только понял, куда попал)) но все равно решил запостить. а вдруг..



[yasya2004]

Есть...
Моя стрела также пошла на ардуине..... Всем спасибо.
Теперь рассматриваю другую схему первичных часов.



[Krest]

Респект, достойно получилось. А какая другая схема рассматривается?



[yasya2004]

На атмеге8 и DS1307 или 3231. Если конечно получится.
А пока это ещё на столе и бумаге, но плата уже вытравлена и потихоньку комплектуется.



[Krest]

Прикольно. А как предполагается управлять часами? Интересует методика отслеживания стрелок и перемещения стрелок в нужное положение.



[yasya2004]

Прикольно. А как предполагается управлять часами? Интересует методика отслеживания стрелок и перемещения стрелок в нужное положение.

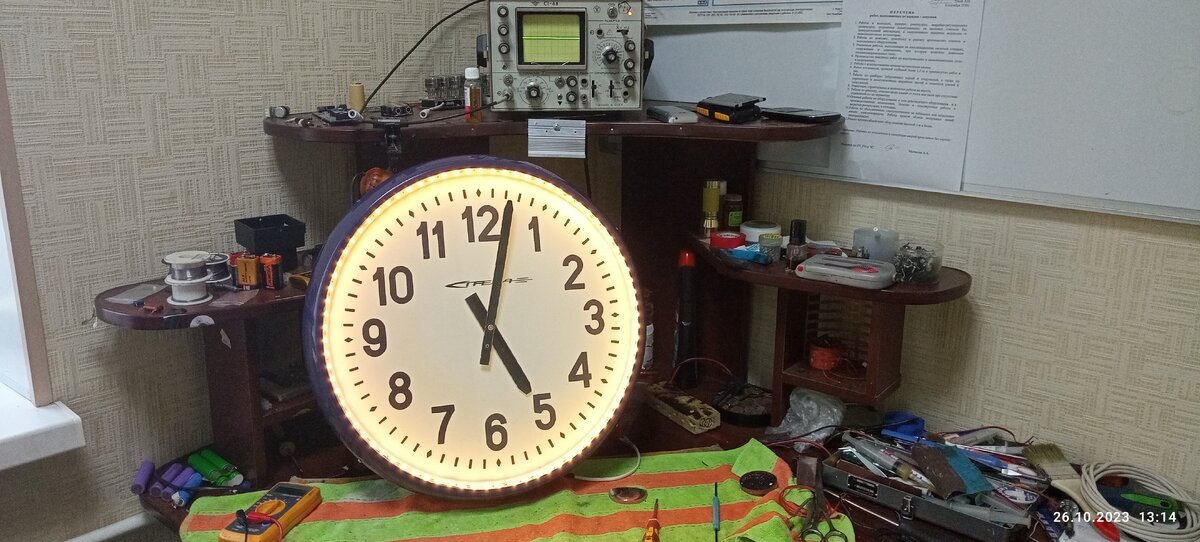

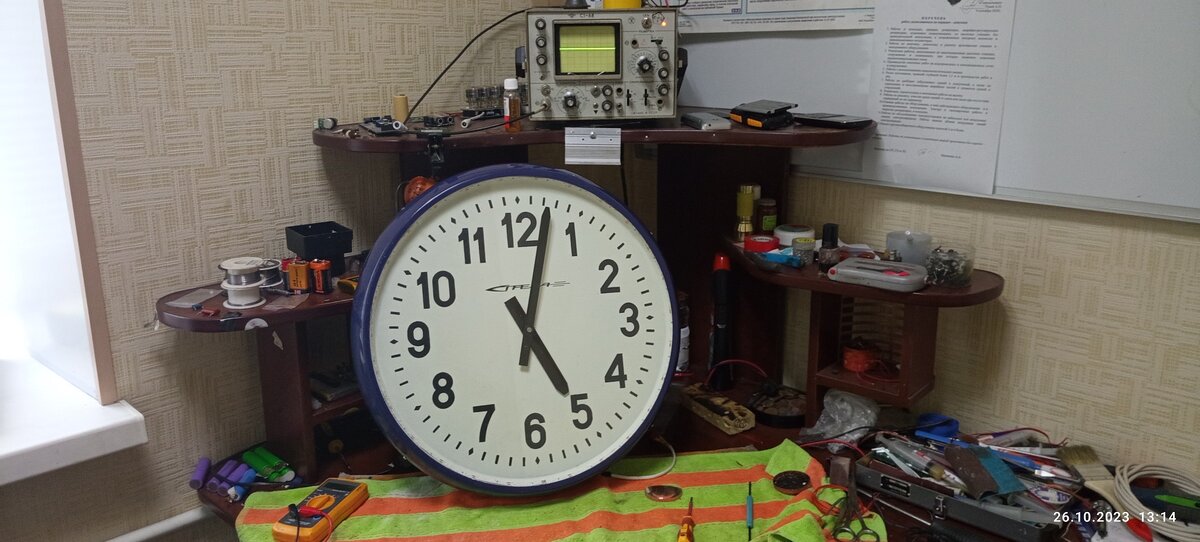

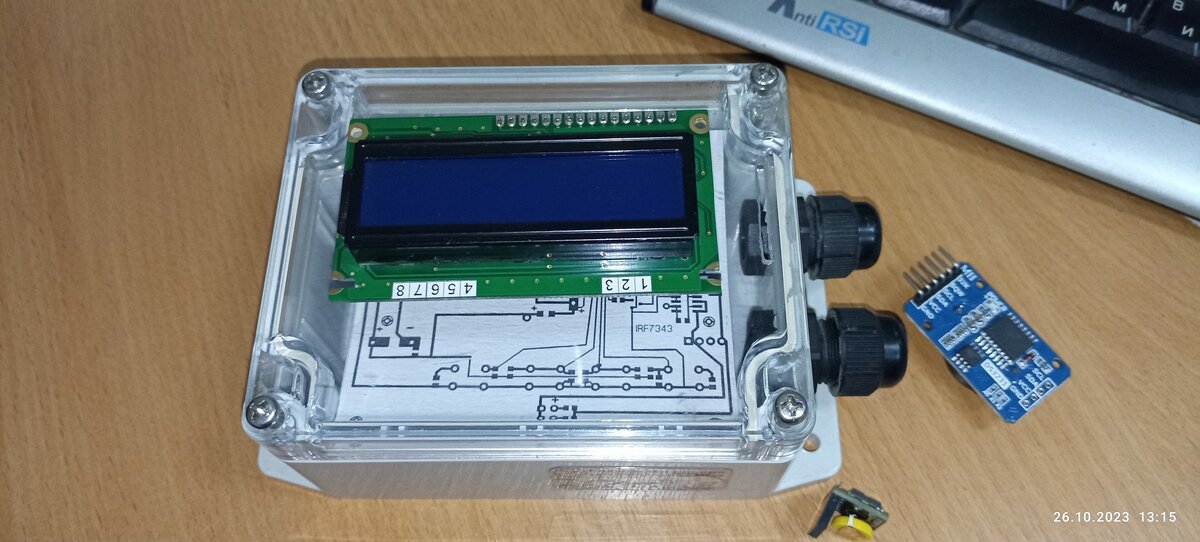

Здравствуйте. Наконец-то закончил СТРЕЛУ, было долго, но за то эффективно.
А теперь покажу конечный результат.

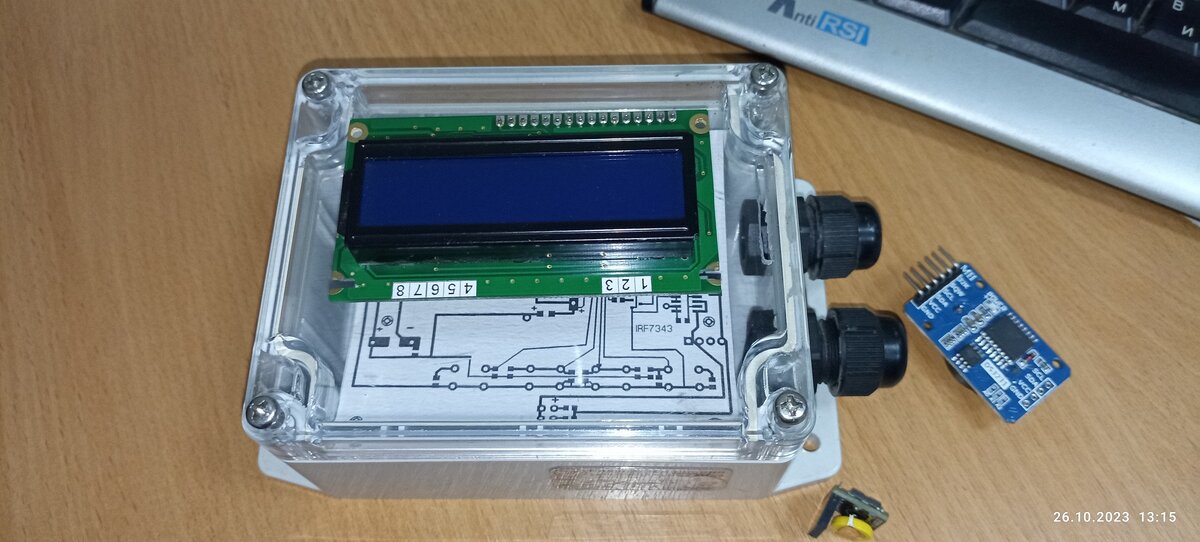

Контроллер Atmega-8, часовая микросхема DS3231, всё остальное смотрим в видео.
Автоматическая корректировка времени, вкл-откл зимнего времени, и если что-то пошло не так, то на табло при помощи кнопок выставляем время на вторичных часах и время так же корректируется.
Всем спасибо за внимание.

[youtubе]



[Олд Джек]

Здравствуйте. Наконец-то закончил СТРЕЛУ, было долго, но за то эффективно.
А теперь покажу конечный результат.
Контроллер Atmega-8, часовая микросхема DS3231, всё остальное смотрим в видео.
Автоматическая корректировка времени, вкл-откл зимнего времени, и если что-то пошло не так, то на табло при помощи кнопок выставляем время на вторичных часах и время так же корректируется.
Всем спасибо за внимание.

[youtubе]

Дарим, ворую)))
