Чертежи и прочее.

Тема в разделе "Об автомобиле", создана пользователем autostyle, 16 мар 2014.

  1. autostyle

    autostyle Пользователь

    Регистрация:
    18 мар 2013
    Сообщения:
    2.753
    Сказали спасибо:
    149
    Адрес:
    Калужская область
    Поскольку такой темки не нашёл, думаю будет полезно многим если будем выкладывать у кого что есть.
    http://fotki.yandex.ru/users/mihail-aut ... 665?page=2
    Всё тоже самое есть и на Москвич 400! Пока не выкладывал!

    snaiperpskov нравится это.
  2. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет Команда форума 12 лет на форуме

    Регистрация:
    15 мар 2011
    Сообщения:
    12.445
    Сказали спасибо:
    974
    Адрес:
    МОСКВА, М.О.(Одинцово),ПИТЕР, КРАСНОЯРСК.
    спасибо Михаил! :D

  3. Mexanik1980

    Mexanik1980 Пользователь

    Регистрация:
    19 мар 2012
    Сообщения:
    3.331
    Сказали спасибо:
    435
    Адрес:
    г Бронницы
    Спасибо, полезно я бы так сказал!!!!!

  4. Tarasov (MetalHeart)

    Tarasov (MetalHeart) Пользователь

    Регистрация:
    4 июл 2010
    Сообщения:
    2.832
    Сказали спасибо:
    874
    Адрес:
    Подмосковье
    Здорово! Очень интересно. Спасибо!

  5. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.035
    Сказали спасибо:
    286
    Адрес:
    Россия, Воронеж
    Михаил, спасибо. Многим будут полезны эти эскизы.

  6. Димка

    Димка Пользователь

    Регистрация:
    10 май 2009
    Сообщения:
    1.510
    Сказали спасибо:
    7
    Адрес:
    Ростов на Дону
    Михаил, а есть фото обложки альбома?

  7. autostyle

    autostyle Пользователь

    Регистрация:
    18 мар 2013
    Сообщения:
    2.753
    Сказали спасибо:
    149
    Адрес:
    Калужская область
    Обложка есть но не родная я её уже показывал ранее viewtopic.php?f=18&t=8904&start=125

  8. Fortuna 13

    Fortuna 13 Пользователь

    Регистрация:
    12 апр 2009
    Сообщения:
    348
    Сказали спасибо:
    16
    Адрес:
    Из окна вижу Карпаты
    Михаил, а может есть возможность отсканировать альбом? Уж очень интересные чертежи, а на фотографиях плохо видны.

  9. autostyle

    autostyle Пользователь

    Регистрация:
    18 мар 2013
    Сообщения:
    2.753
    Сказали спасибо:
    149
    Адрес:
    Калужская область
    Станицы большие и в сканер не помещаются, иначе так бы и сделал, просто при просмотре выбирайте самый большой размер или оригинал!

  10. -=bolt=-

    -=bolt=- Пользователь

    Регистрация:
    19 сен 2010
    Сообщения:
    1.661
    Сказали спасибо:
    209
    Адрес:
    город-герой Волгоград
    Михаил, спасибо огромное. Очень интересует так же и Москвич. Может есть возможность выложить тудаже и его?

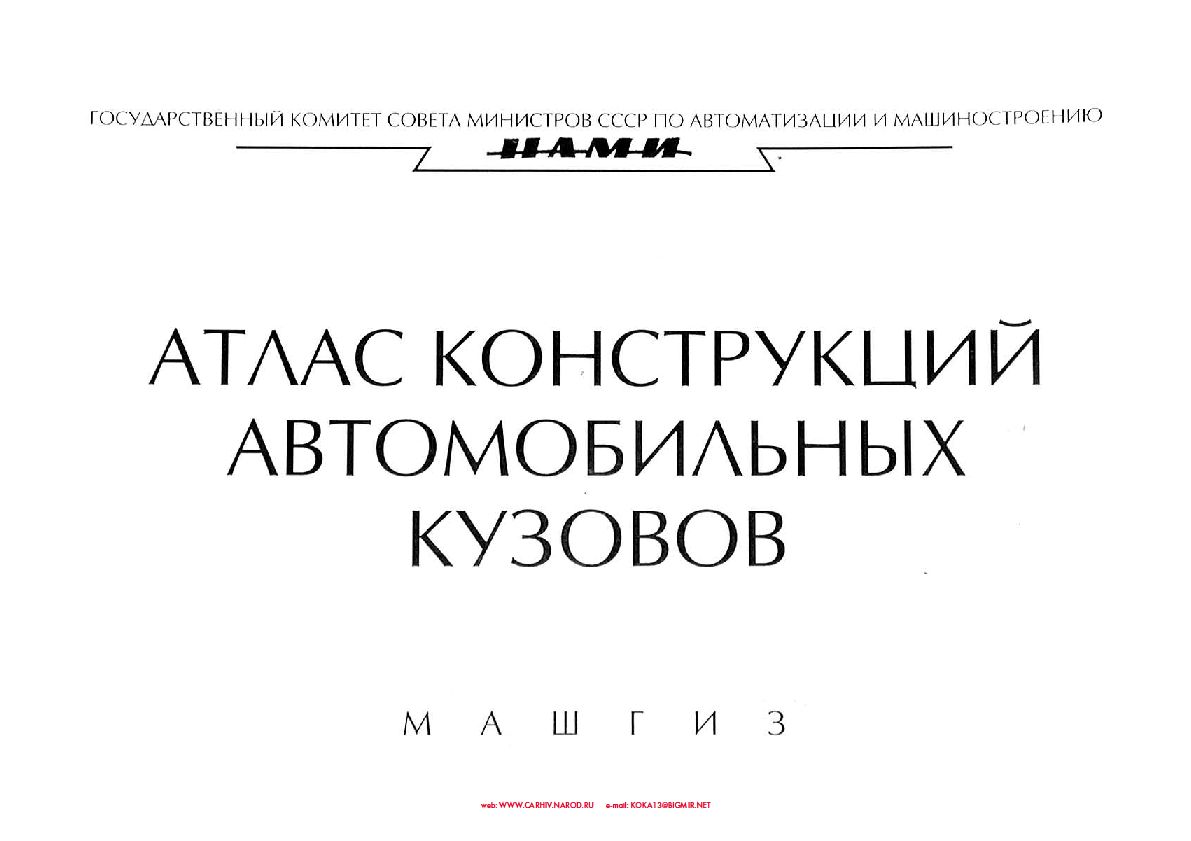

    выложу ссылку на атлас кузовов НАМИ, непомню был здесь такой или нет.

    pdf, 57Мб http://yadi.sk/d/Ue1tuqUTKnm8n


  11. autostyle

    autostyle Пользователь

    Регистрация:
    18 мар 2013
    Сообщения:
    2.753
    Сказали спасибо:
    149
    Адрес:
    Калужская область
    Денис выкладывай очень интересно, по Москвичу выложу туда же уже отфоткал!

    Pika нравится это.
  12. -=bolt=-

    -=bolt=- Пользователь

    Регистрация:
    19 сен 2010
    Сообщения:
    1.661
    Сказали спасибо:
    209
    Адрес:
    город-герой Волгоград
  13. autostyle

    autostyle Пользователь

    Регистрация:
    18 мар 2013
    Сообщения:
    2.753
    Сказали спасибо:
    149
    Адрес:
    Калужская область
    Эт я Денис тупанул! :wink:

  14. Andrey1992

    Andrey1992 Пользователь

    Регистрация:
    5 сен 2010
    Сообщения:
    3.573
    Сказали спасибо:
    384
    Адрес:
    Москва САО, МО Пушкино
    Итак, я все таки нашел в себе силы перефотографировать 3 том, 2 на подходе.
    Оба были экспропрированы из универа в плачевном состоянии, сейчас после переплетения, но на некоторых страницах остальсь дефекты, что могло повлиять на качество изображения.
    Ссылка на скачивание Чудаков Маклаковский т. 3:
    http://dropmefiles.com/JP4hZ
    2 будет позже, приятного просмотра!
    P.S. Сам с компом не очень, поэтому если не работает, я хз :lol:

  15. Andrey1992

    Andrey1992 Пользователь

    Регистрация:
    5 сен 2010
    Сообщения:
    3.573
    Сказали спасибо:
    384
    Адрес:
    Москва САО, МО Пушкино
    Миш, если соберешься ко мне за детальками, можно альбом попросить? Я его с универским сканером познакомлю, он берет А3 формат.
    Оригинал обязуюсь вернуть :lol:

  16. Serega Alfa

    Serega Alfa Пользователь

    Регистрация:
    30 июл 2013
    Сообщения:
    1.282
    Сказали спасибо:
    333
    Адрес:
    Ялта, Крым.
    Шикарный атлас. Жаль, по Победе там мало. А так -шикарно!

  17. autostyle

    autostyle Пользователь

    Регистрация:
    18 мар 2013
    Сообщения:
    2.753
    Сказали спасибо:
    149
    Адрес:
    Калужская область
    Ок! :wink:

  18. autostyle

    autostyle Пользователь

    Регистрация:
    18 мар 2013
    Сообщения:
    2.753
    Сказали спасибо:
    149
    Адрес:
    Калужская область
  19. иван сергеевич

    иван сергеевич Пользователь

    Регистрация:
    20 мар 2010
    Сообщения:
    425
    Сказали спасибо:
    83
    Адрес:
    Алтайский край

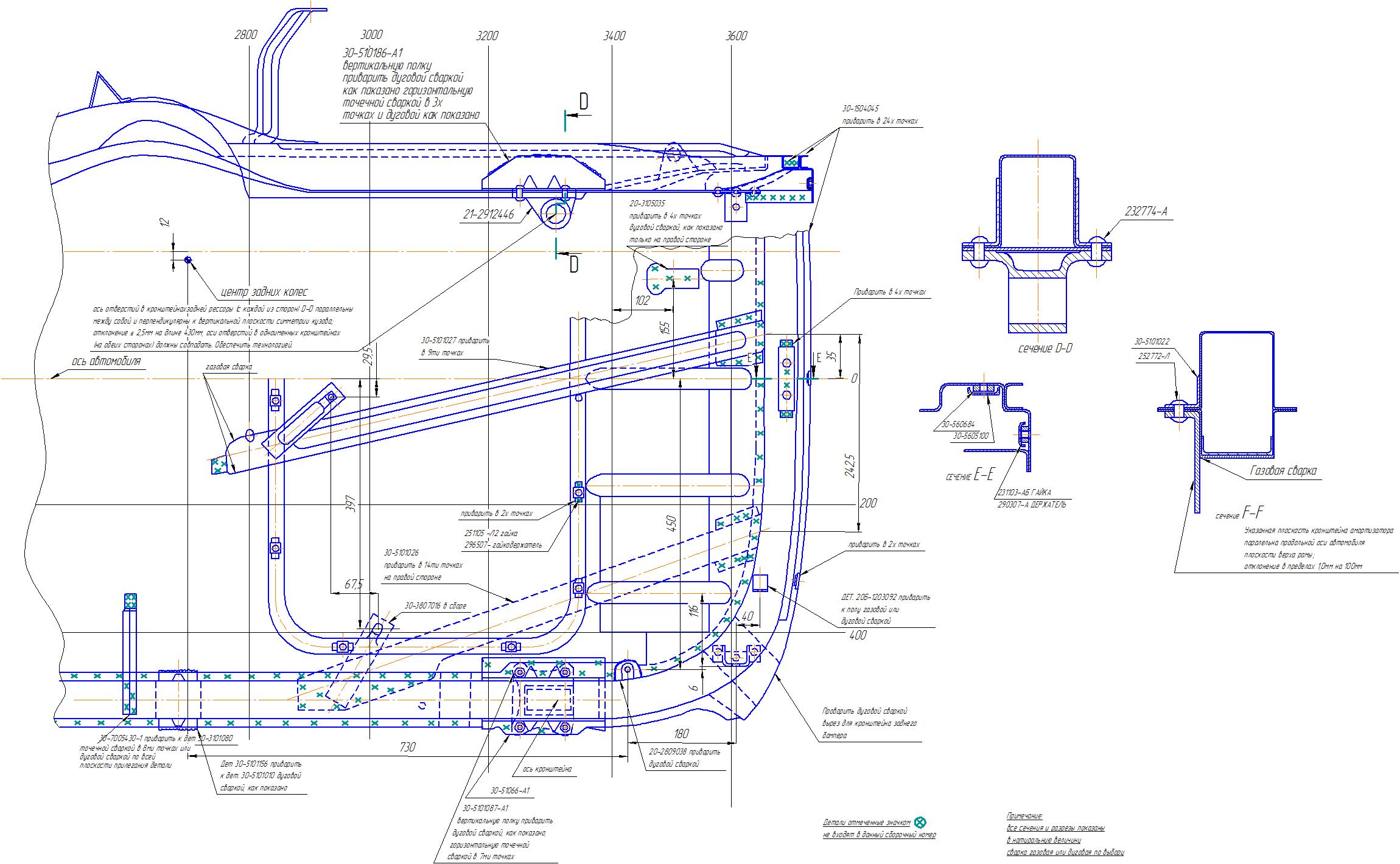

    Попытался востановить 1/3 сборочного чертежа днища по фотографии предоставленной Михаилом (autostyle)
    думаю есть много неточностей, особено в цифровых значениях так как текст можно додумать по смыслу, а например каталожный номер нет


    так же интересным и немного странным показался кронштейн рессоры от Волги с номером 21-2912446. Кстати у Архипа (hippon) был такой на доноре....



  20. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.518
    Сказали спасибо:
    339
    Адрес:
    Москва

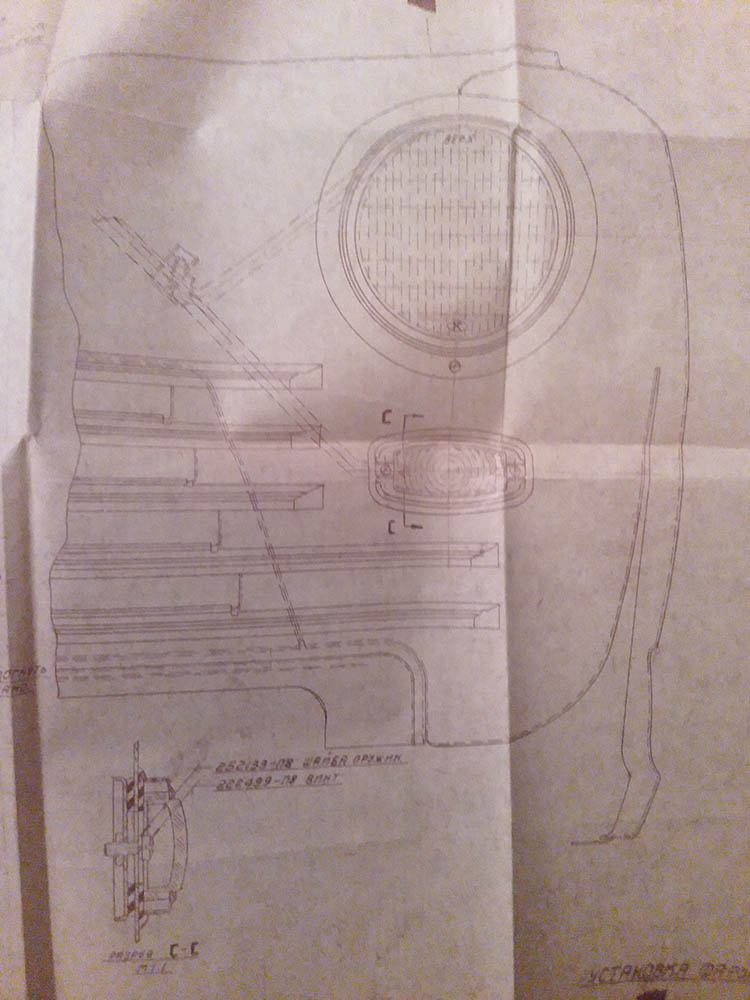

    Какие интересные картинки есть у людей, это ведь первая серия?

    2015-04-22 00-02-37.JPG

    eugenese нравится это.
