По электропроводке. Схема жгута.

[егор21-1]

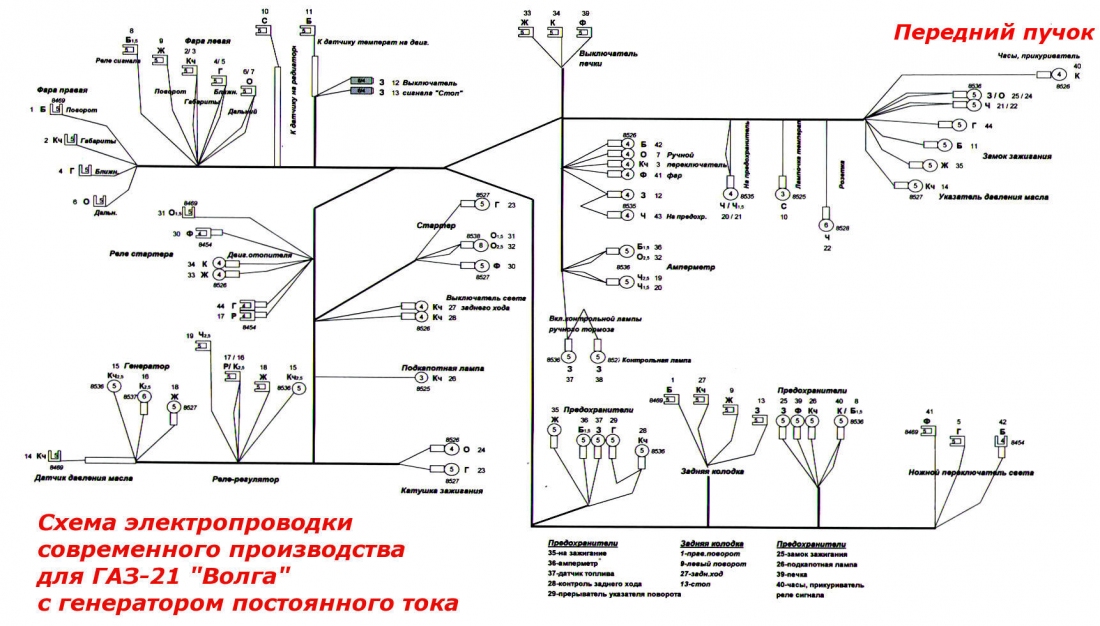

Для того, чтобы распознать проводку ГАЗ21 пользуюсь схемой

Очень удобно.
Может есть подобная для Победы? ( с указанием цветов проводов и типов клемм на проводке).
Думаю многим пригодилось бы.



[егор21-1]

Если у кого есть в запасе заводская победовская проводка, нарисуйте эскизик...



[autostyle]

Вот

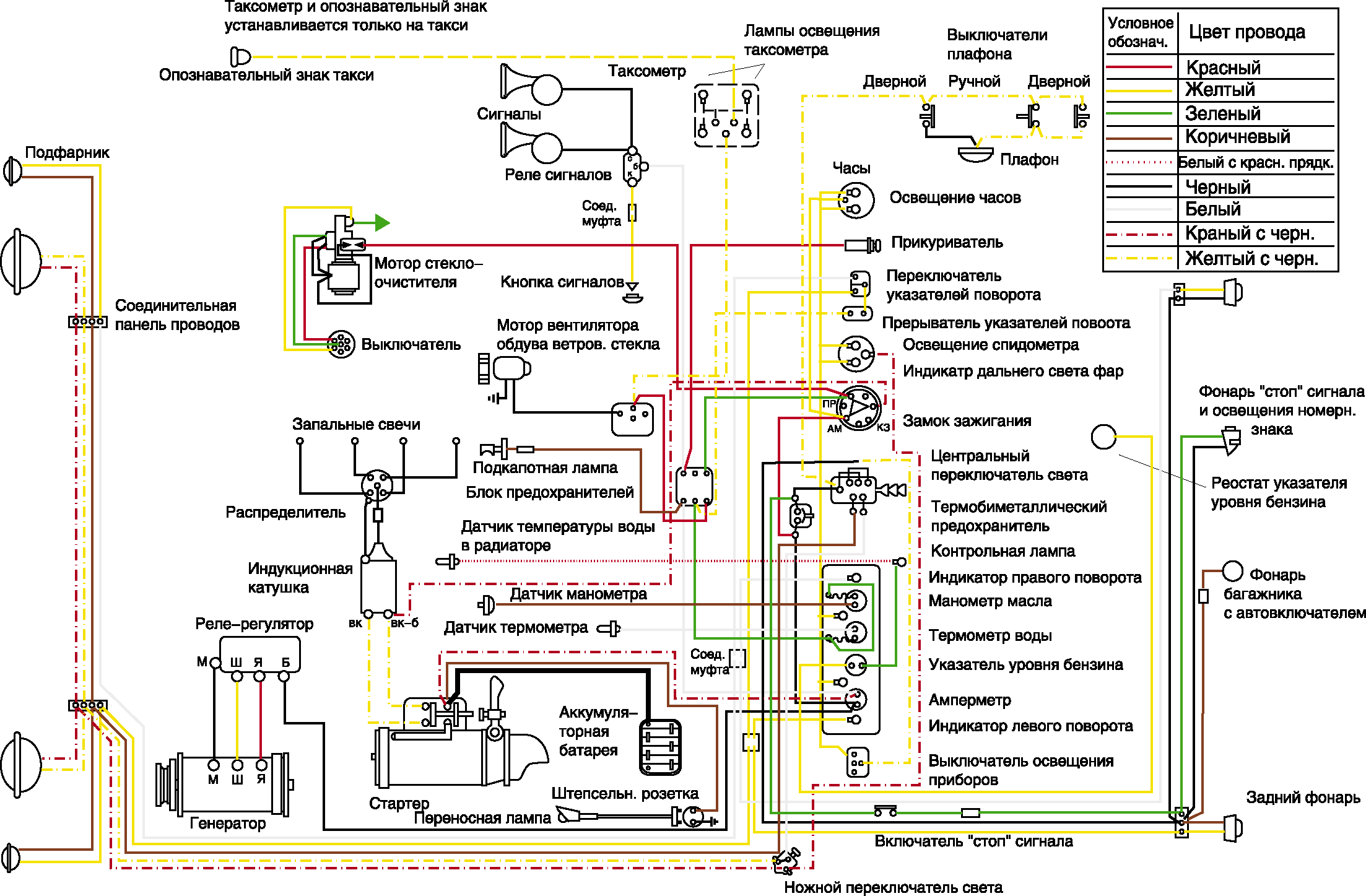

[autostyle]

еще



[егор21-1]

Схема, предложенная в первом сообщении, предназначена больше не для подсоединения , а распознания проводки. Если у ВАс есь в наличии проводка ГАЗ21 и есть сомнения, она это или нет, то при помощи ой схемы Вы за 5 минут скажете от ГАЗ21 Ваша проводка или нет.
У меня есть в наличии заводская проводка неизвестного происхождения, Есть вероятность, что проводка от Победы. Поэтому наличие схемы, подобной в первом сообщении, все расставило бы на свои места за 5 минут. Вторая из предложенных схем "теплее", но все равно несколько не то. Хотя, если и немного посидеть и распутать этот комплект проводов(этакая головоломка) то можно привести его в состояние схемы в первом сообщении. Спасибо.



[SMV]

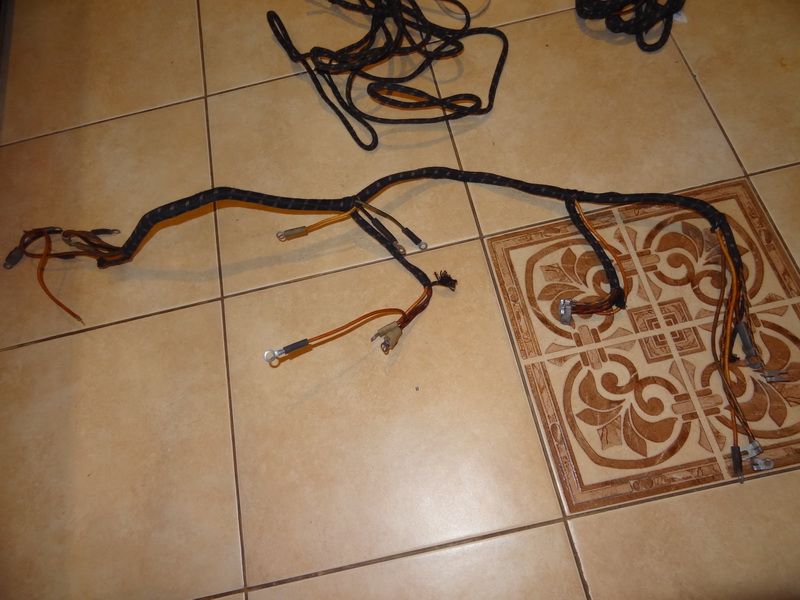

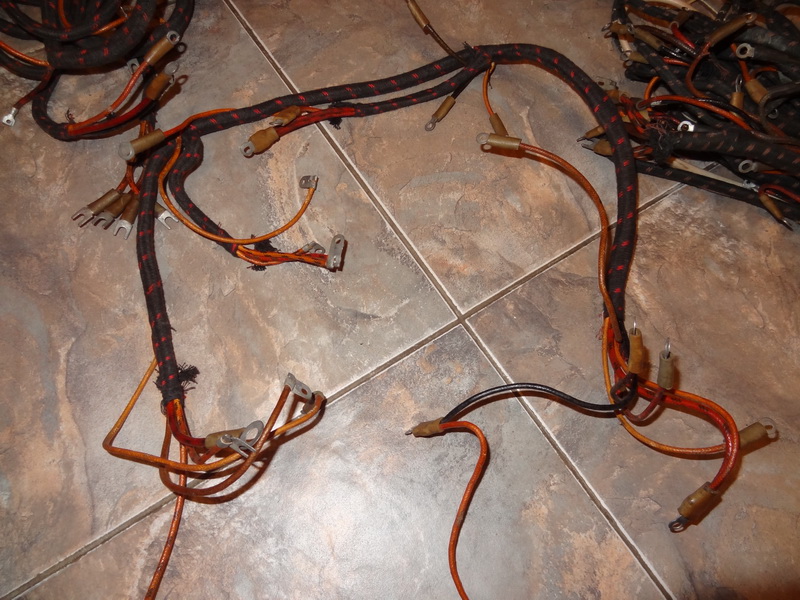

Требуется помощь в распознании проводок.

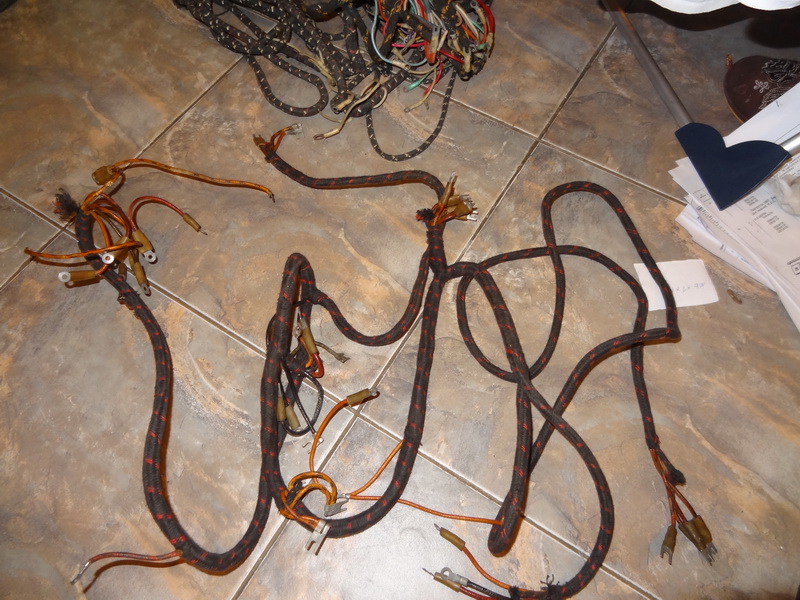

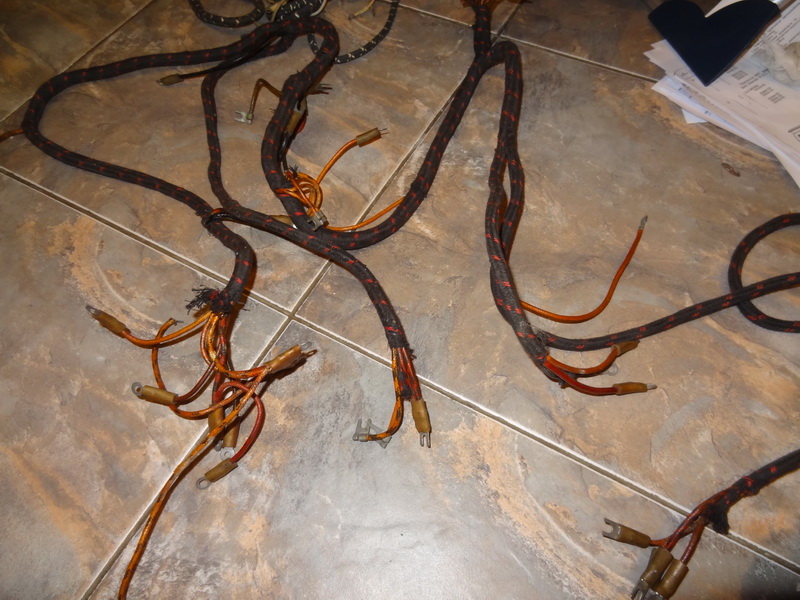

Вариант 1.
три жгута.



[SMV]

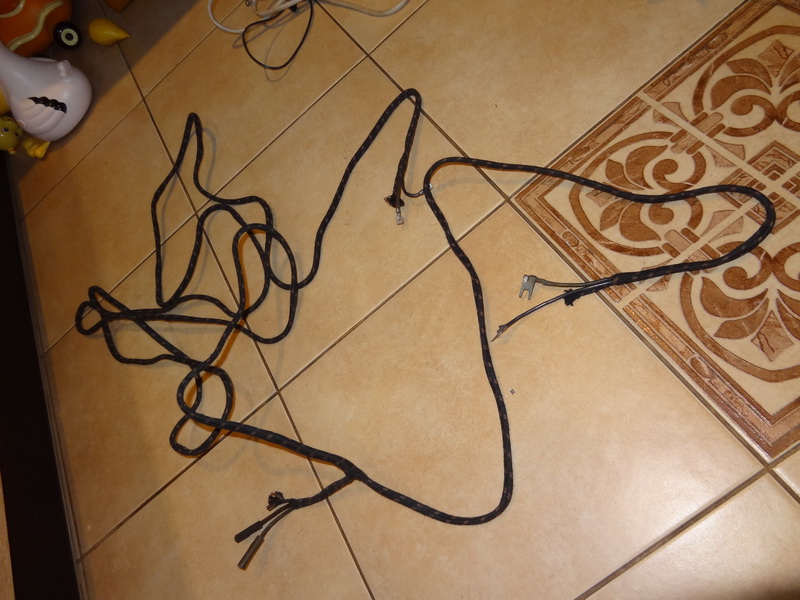

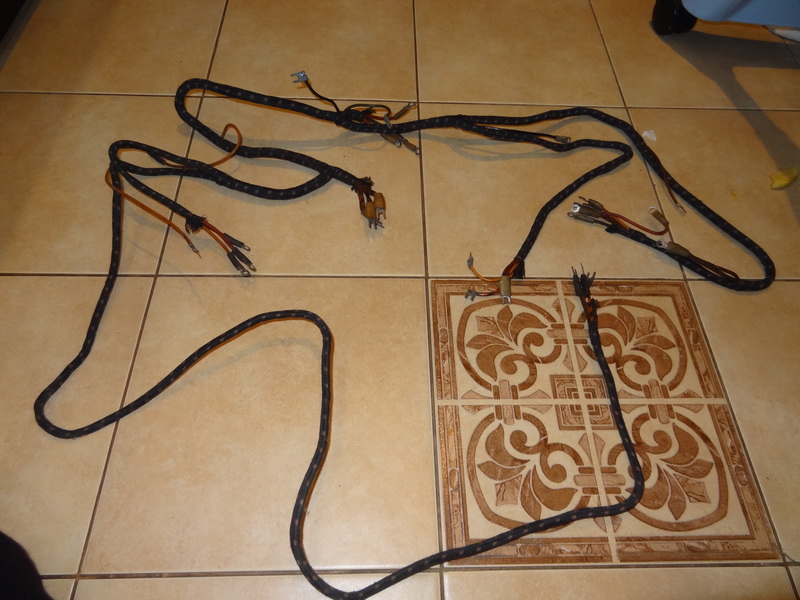

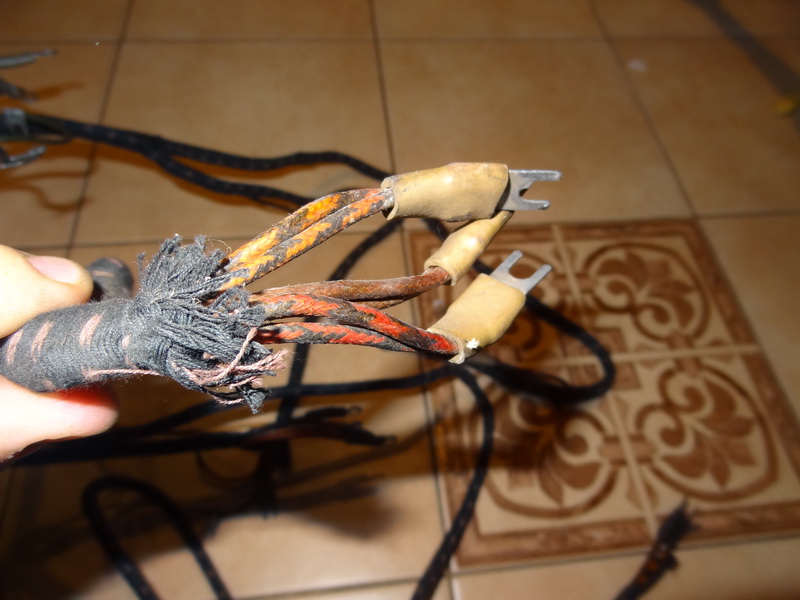

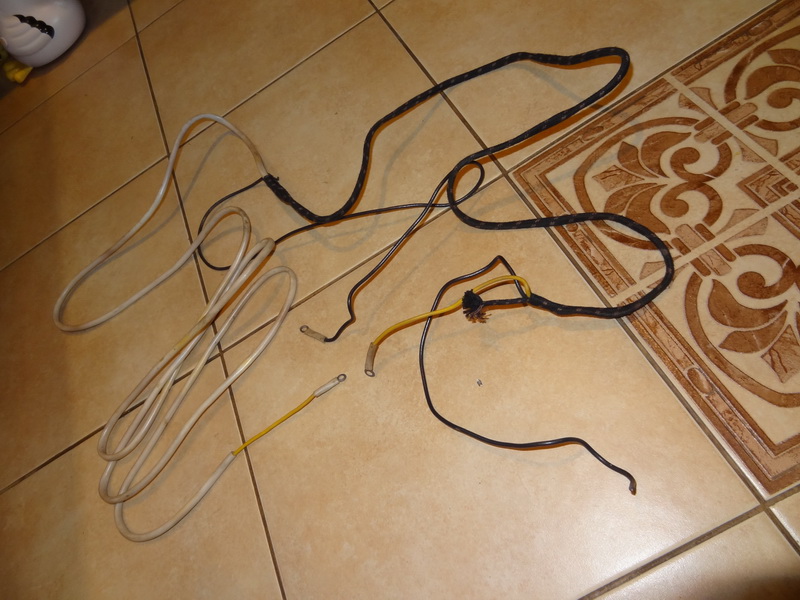

Вариант 2
Четыре жгута. Один из них ПВХ, остальные в ниточной оплетке.



[SMV]

Получается нет у нас знатоков проводок?
М20, М401, Газ–12, может быть от М1?



[Serega Alfa]

В своей теме тоже вопрос задавал... Получается, что знатоков нет.
