Модель двигаля и коробки передач

[AlexGreen]

Здравствуйте!

Работаю над созданием "рабочей" модели двигателя и КПП Победы в масштабе 1:4. Моделирую детали по оригинальным заводским чертежам, но не имею доступа к физический деталям. Был бы очень признателей за помощь в предоставлении фотографий запчастей.

Создавая модель первичного вала коробки передач, начали меня терзать смутные сомнения насчет правильности расчета эвольвенты профиля зуба винтовой шестерни. Очень помогло бы фото вала с торца, чтобы было видно профиль зубчатых колес.

Заранее спасибо.



[Зубр]



[алекса]

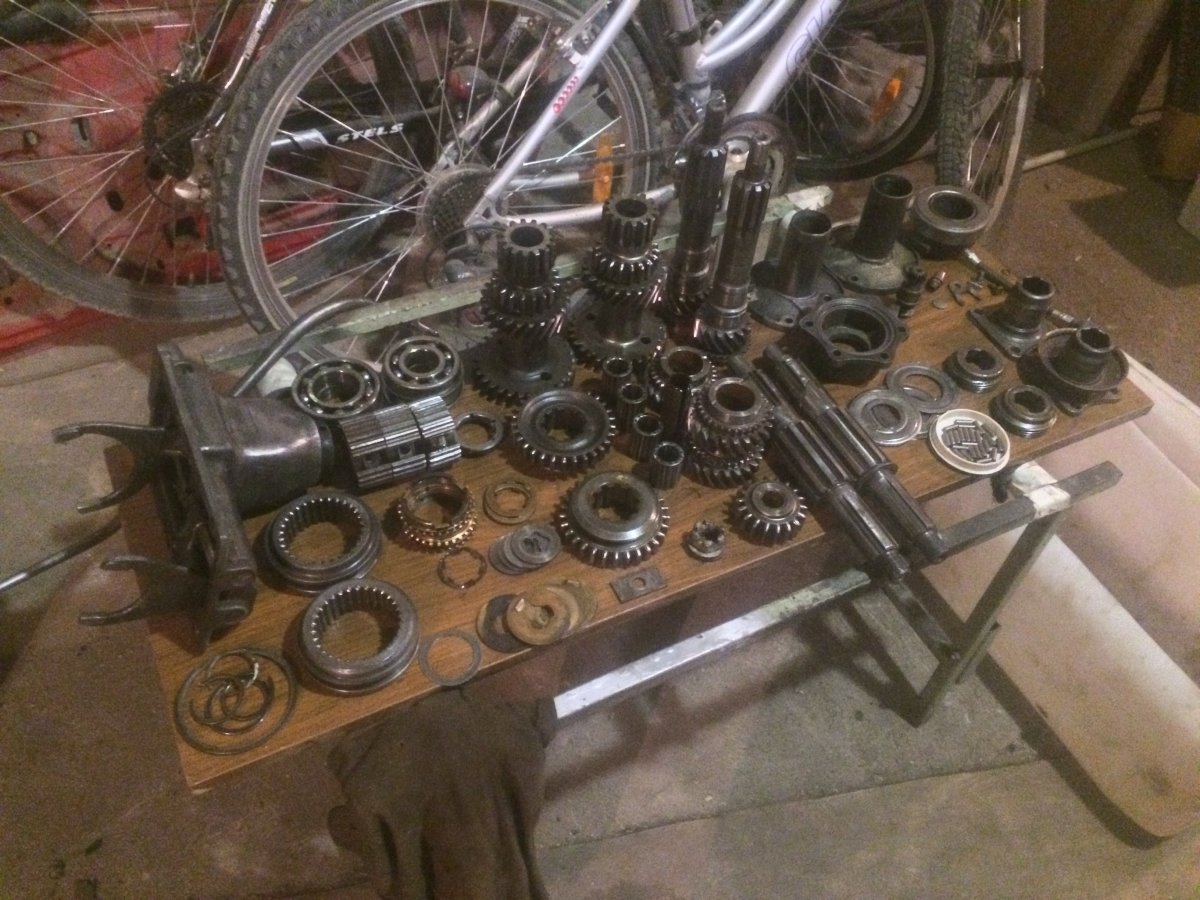

Зубр, какое богатство ты имеешь.



[Зубр]

ахах) так это фотка
был бы в живую.... цены бы не было



[AlexGreen]

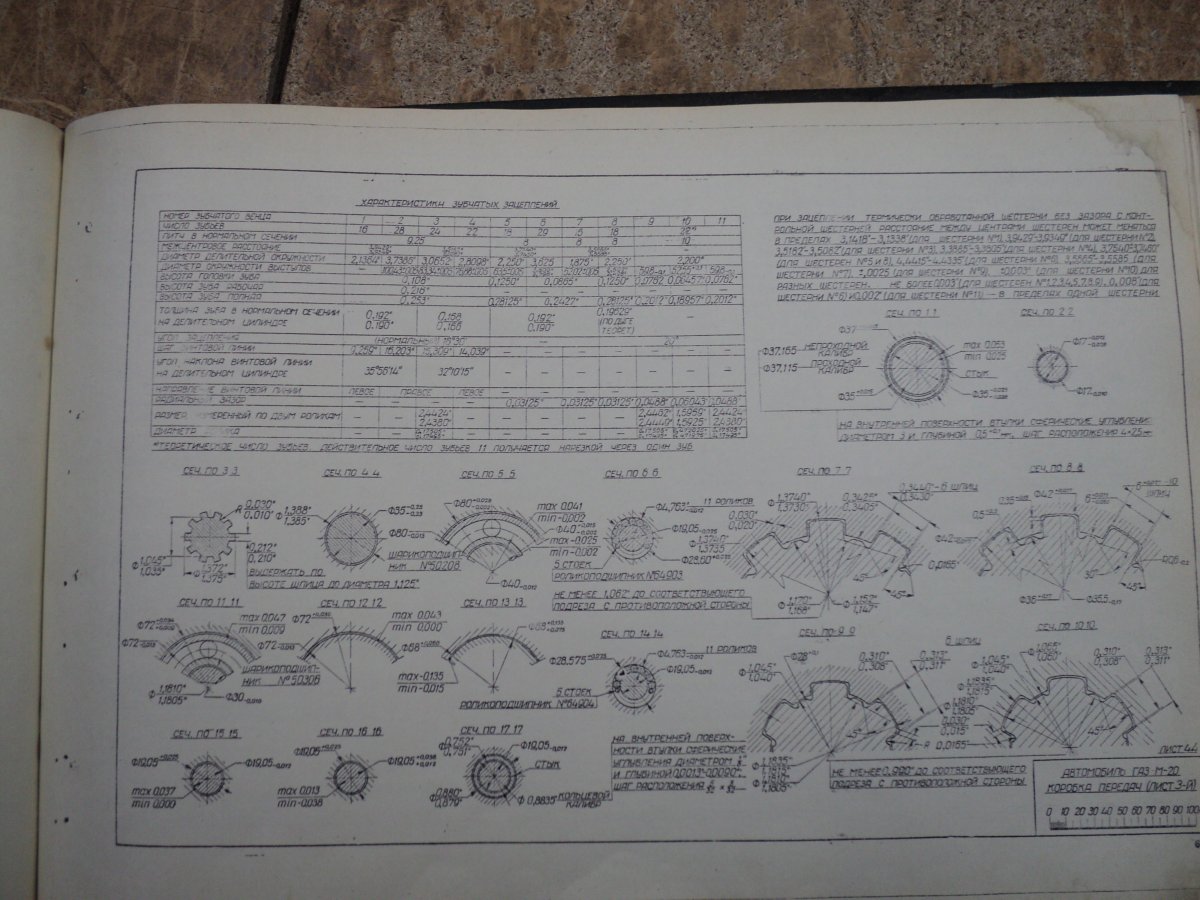

Спасибо за быстрый ответ. Однако этот лист мне не сильно поможет.
С профилем шлицевых соединений как раз проблем нет. Приведенные в таблице характеристики являются теоретическими для справок. Дейтвительные величины несколько отличаются.

Проблема в том что винтовая шестерня нарезана с положительным смещением инструмента. Это должно заострить головку зуба и увеличить ширину на модульной окружности. Как мне кажется, расчитанная мною кривая получается уж очень заостренной. Из тех фотографий что я видел (все сбоку) очень сложно оценить насколько действетельный профиль соответствует расчитанному.



[Зубр]

какой вал то, какая шестерня ....



[Зубр]



[AlexGreen]

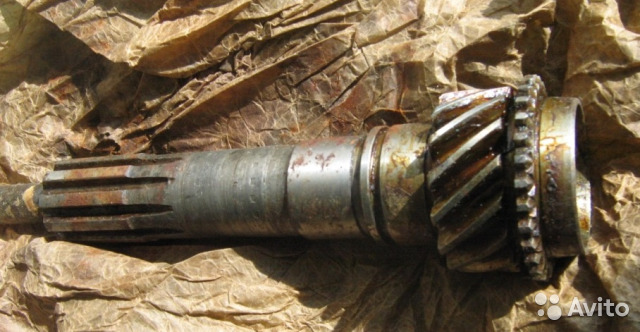

Эта фотография мне не попадалась. Спасибо. Вид сверху на все это дело был бы просто бесценен.



[Зубр]

этого вида больше надеюсь не будет )))
всё уже живет в корпусе
ткните какую конкретно вам нужно



[AlexGreen]

Первичный вал.



[алекса]

AlexGreen
Ищи у себя двигатель убитый от ВАРШАВЫ.



[AlexGreen]

Честно говоря, уже рассматривал такой вариант... Но, надеялся, что может у кого-то под рукой окажется разобранная коробка или просто завалялись фотографии.



[Зубр]

уточню

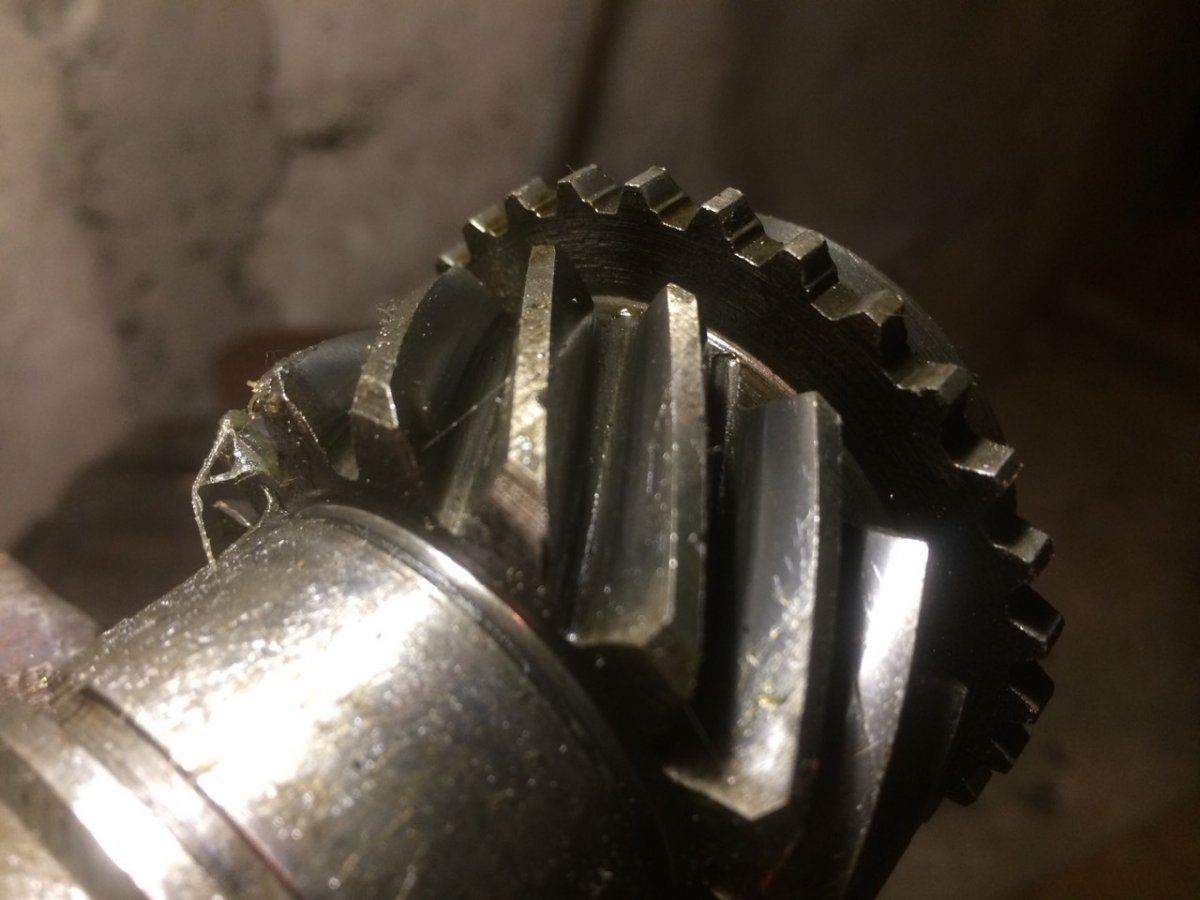

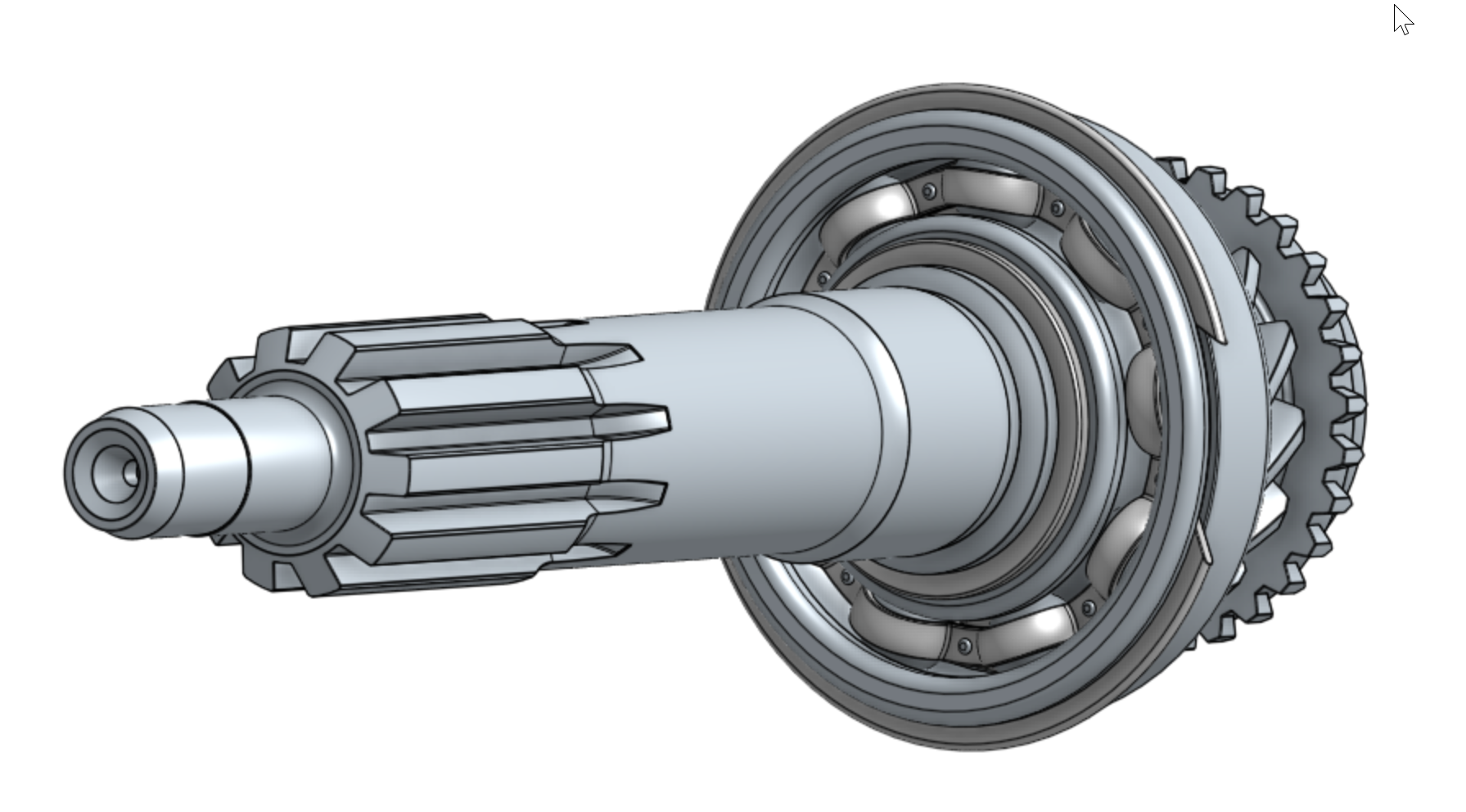

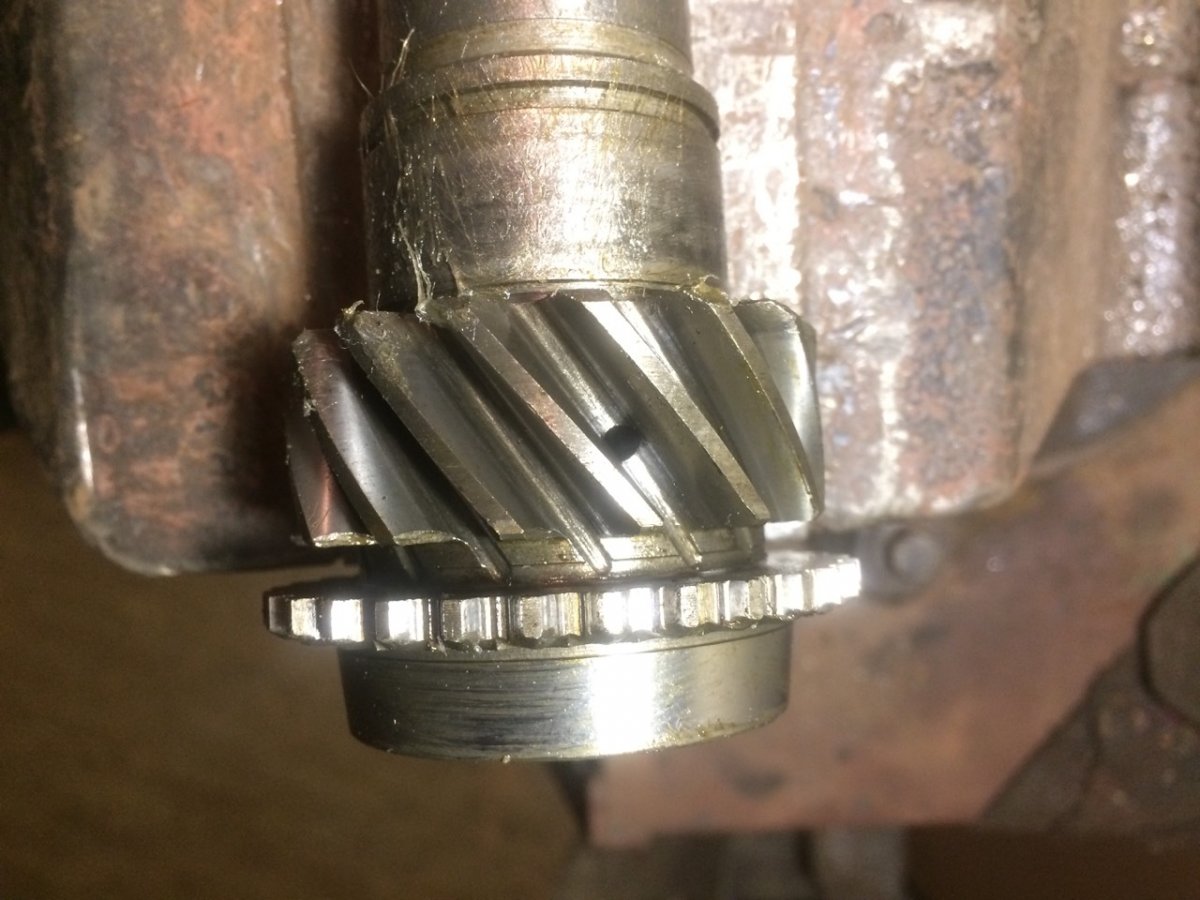

мы про это говорим?



[Зубр]

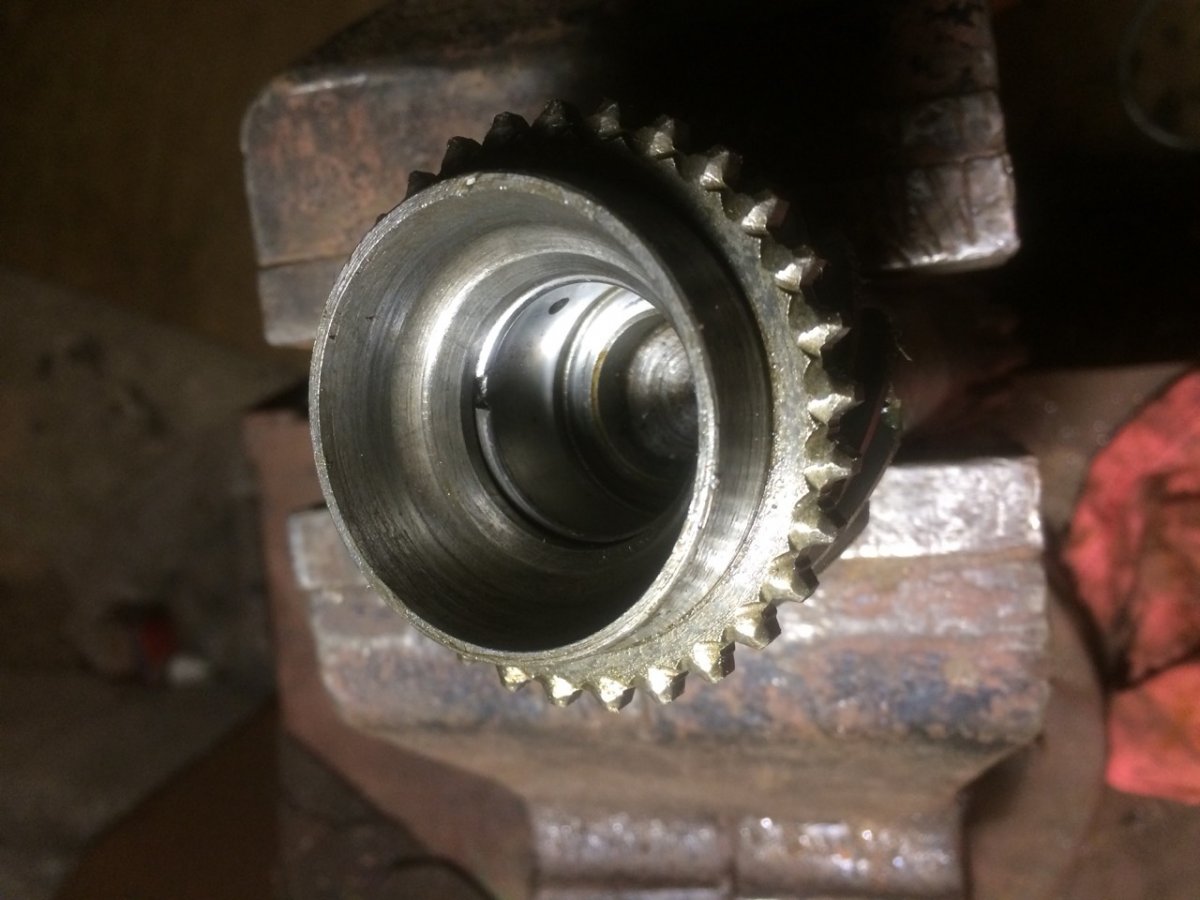

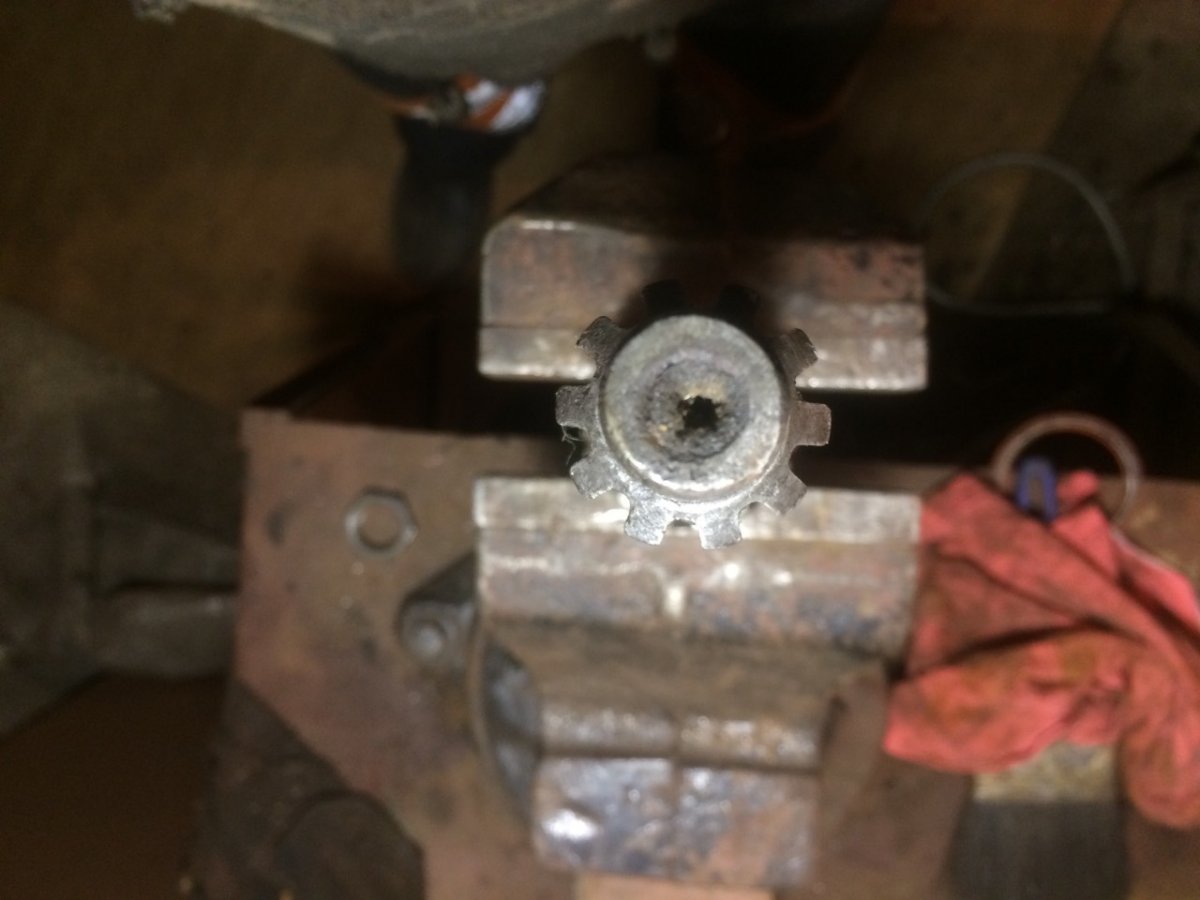

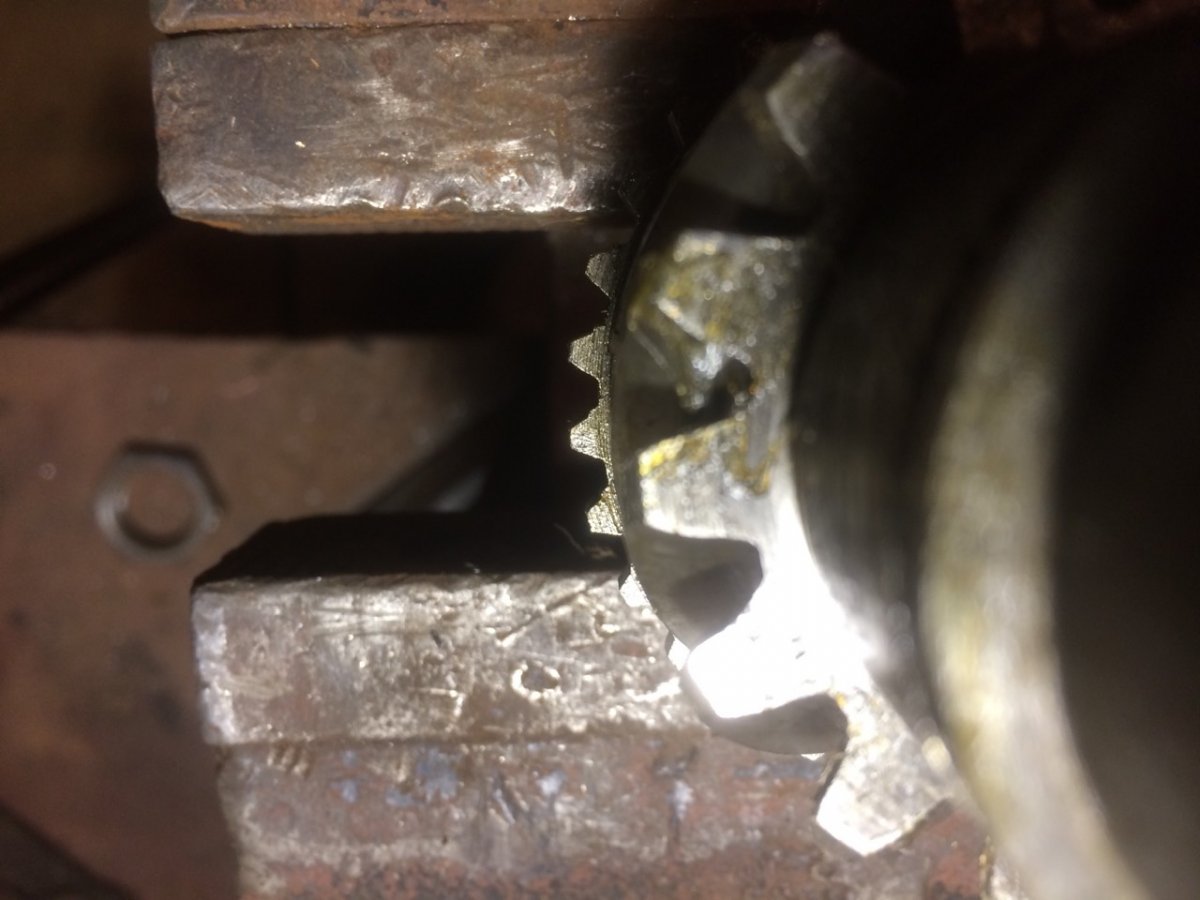

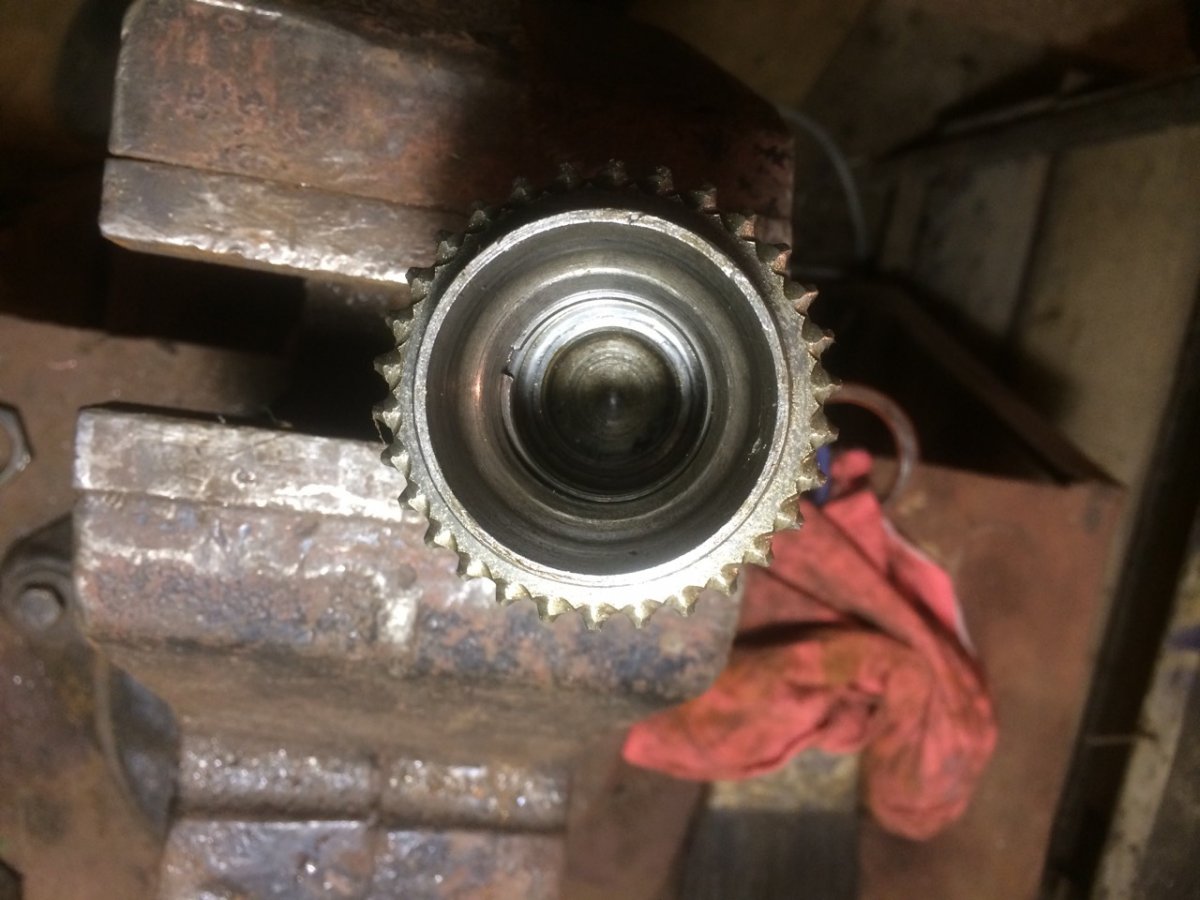

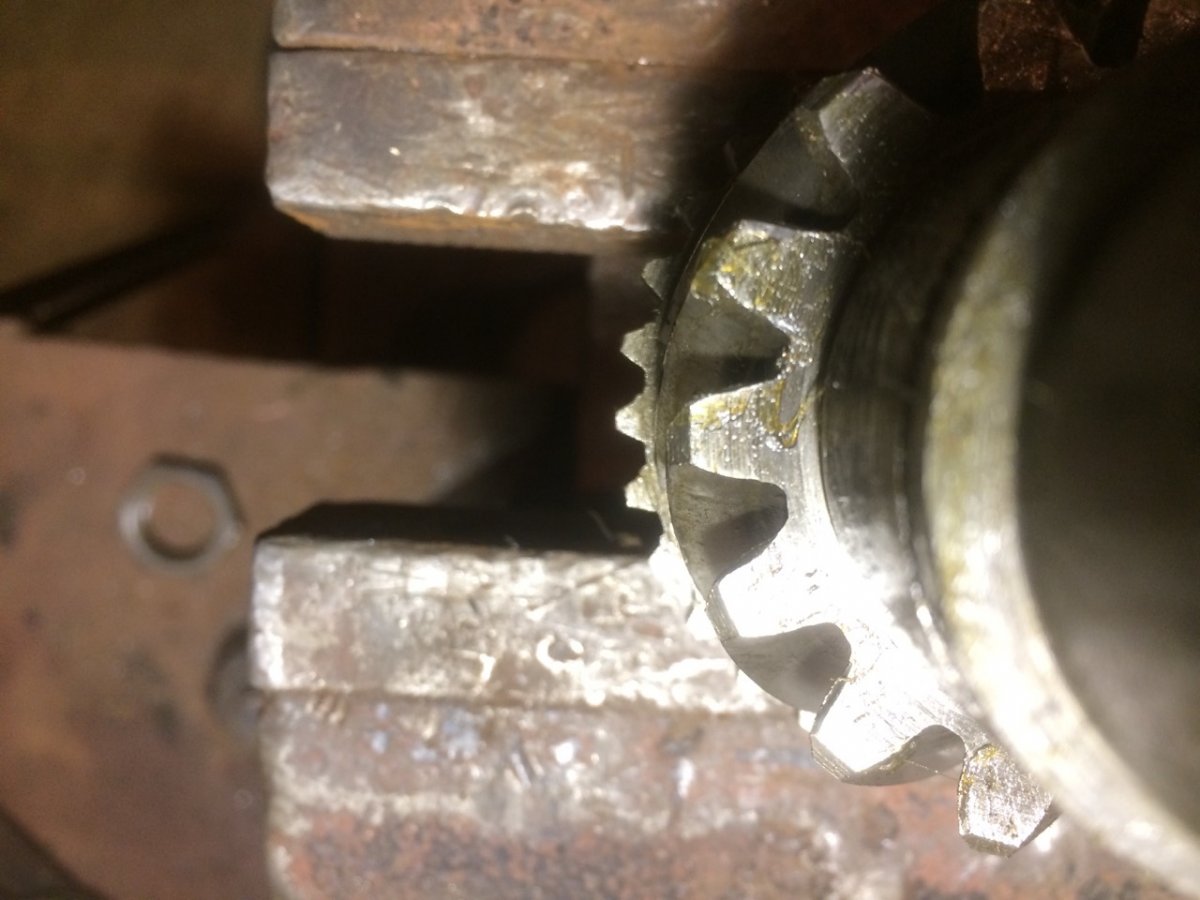

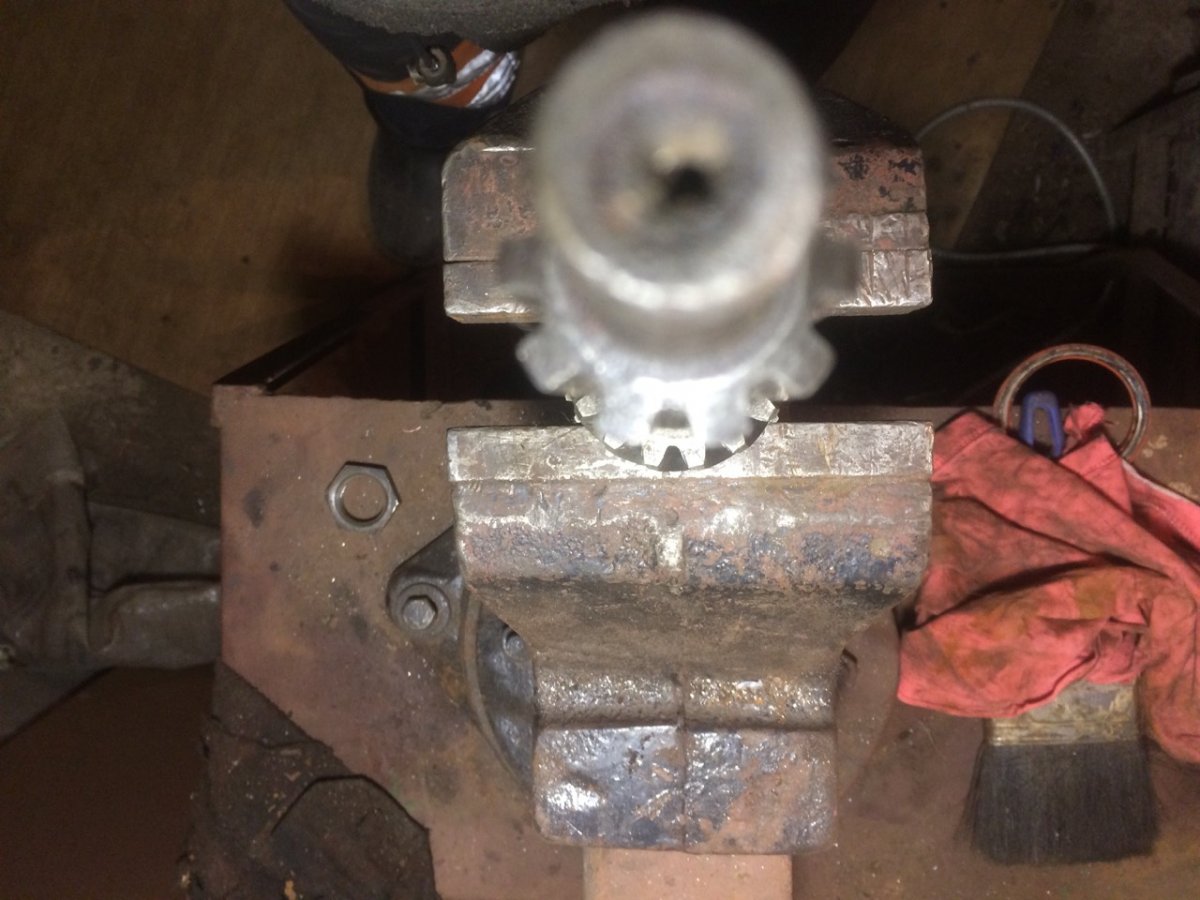

возле железа буду только в среду, могу сфоткать с разных ракурсов )



[AlexGreen]

Да, это оно. Большое спасибо!



[imyamoe]

Спасибо за быстрый ответ. Однако этот лист мне не сильно поможет.
С профилем шлицевых соединений как раз проблем нет. Приведенные в таблице характеристики являются теоретическими для справок. Дейтвительные величины несколько отличаются.

Жаль, что не все цифры отвечают действительности ((
Думал уже это фото - клад)



[AlexGreen]

Жаль, что не все цифры отвечают действительности ((
Думал уже это фото - клад)

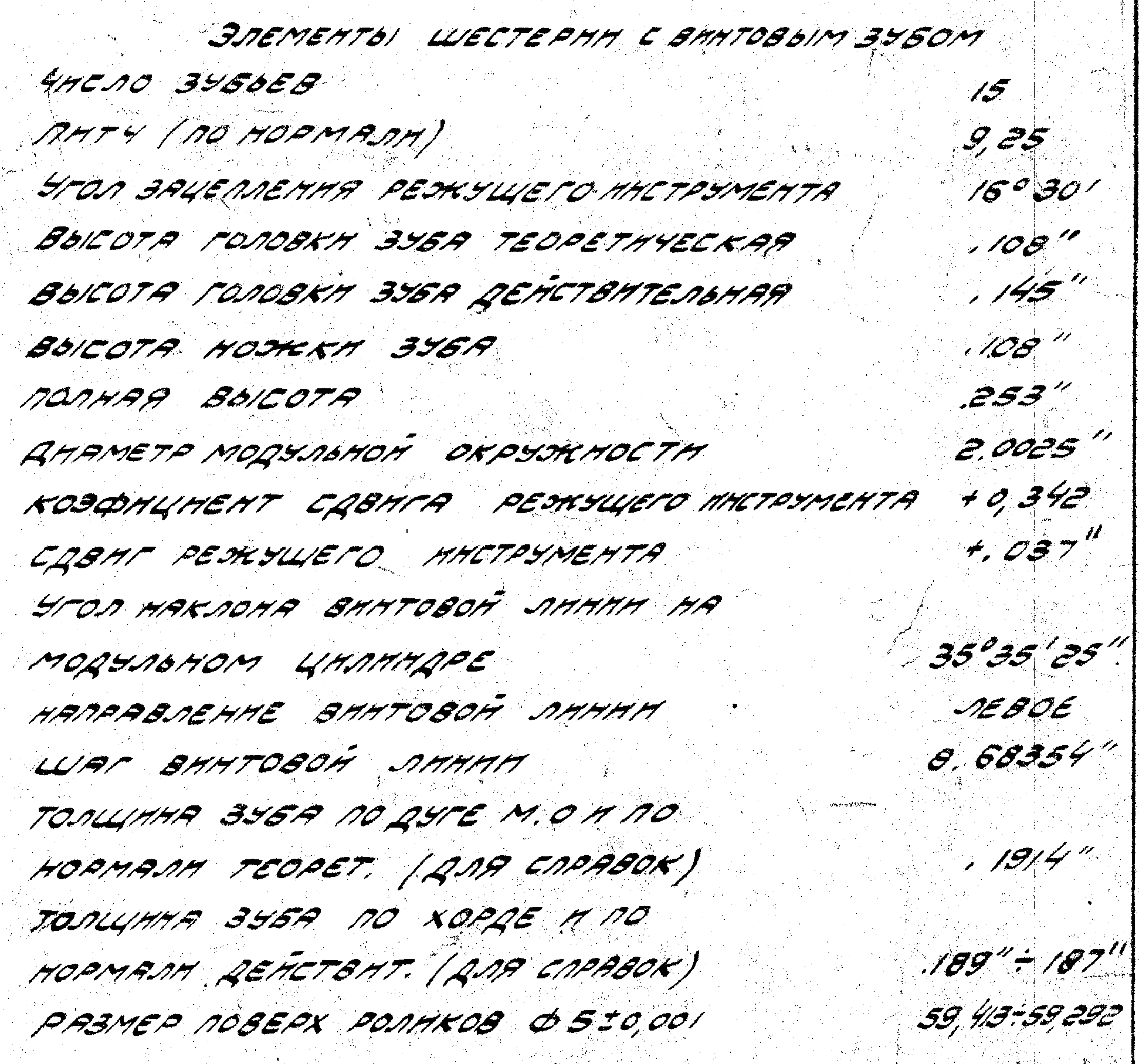

Часть чертежа первичного вала 20-1701030Б последняя ревизия 23.02.1955.



[AlexGreen]

AlexGreen
Ищи у себя двигатель убитый от ВАРШАВЫ.

Коробка Варшавы немного отличается от Победы.

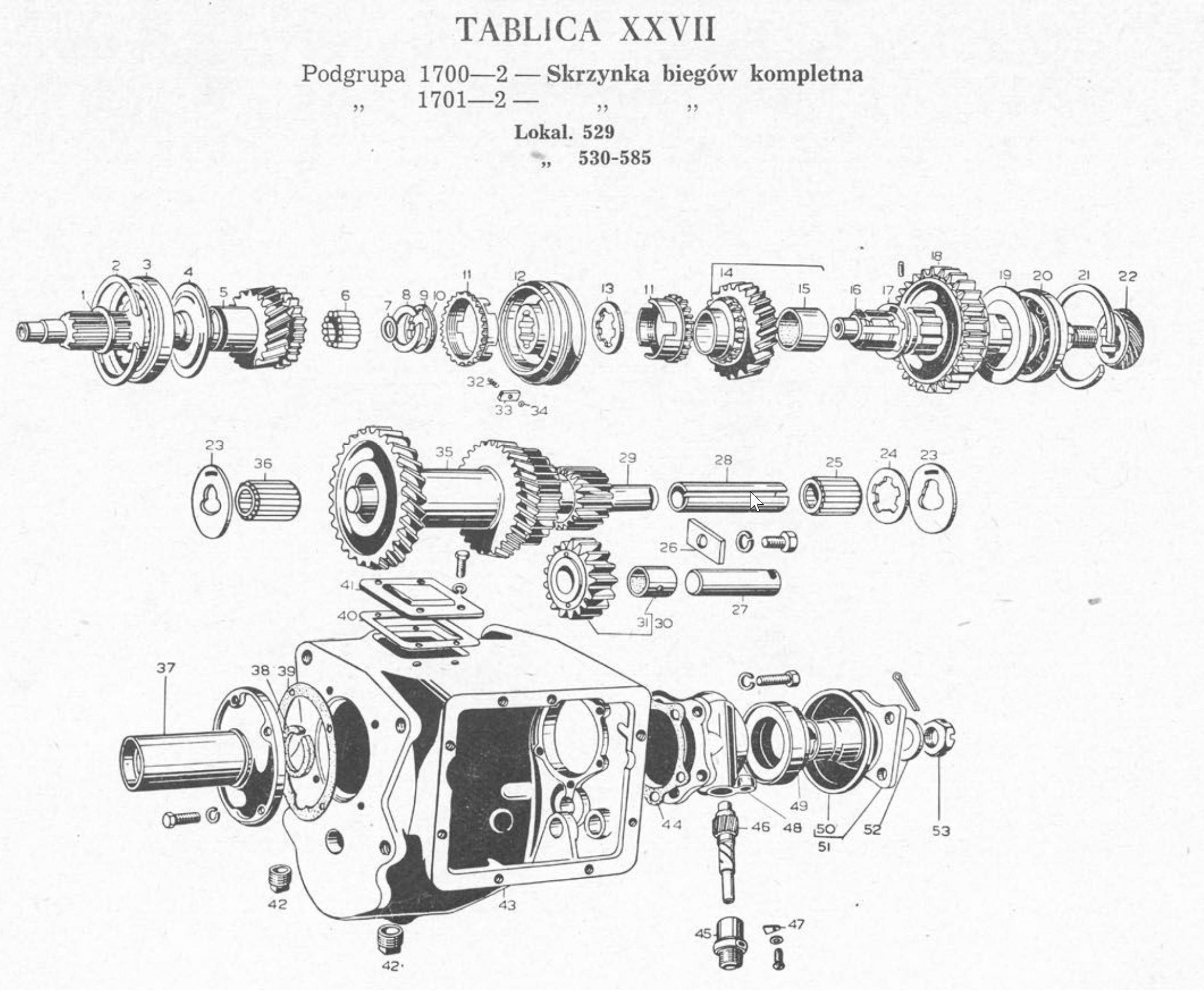

Коробка Варшавы из каталога 1958 года (в ранних версиях так же):

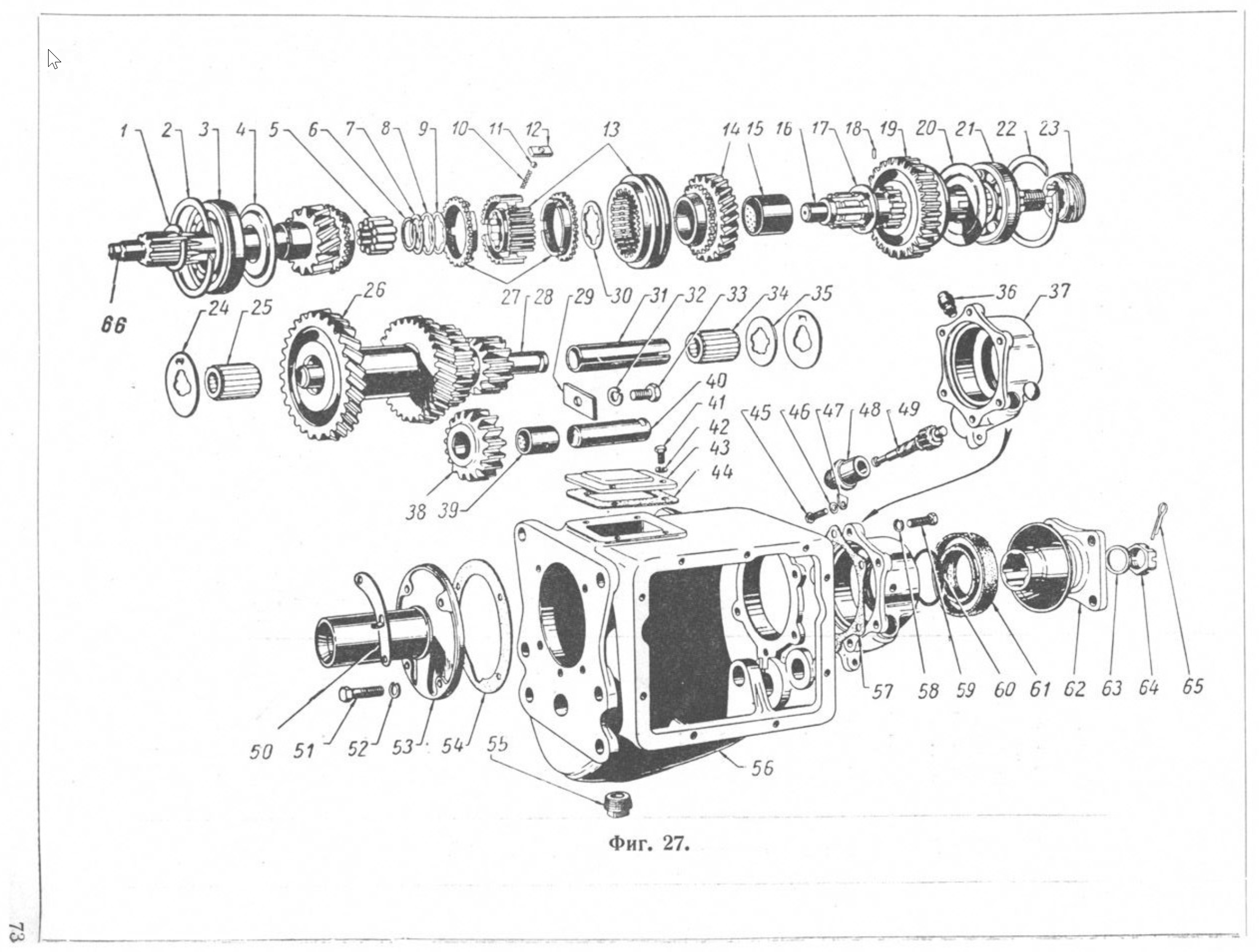

Коробка Победы из каталога 1955 года:



[Зубр]



[AlexGreen]

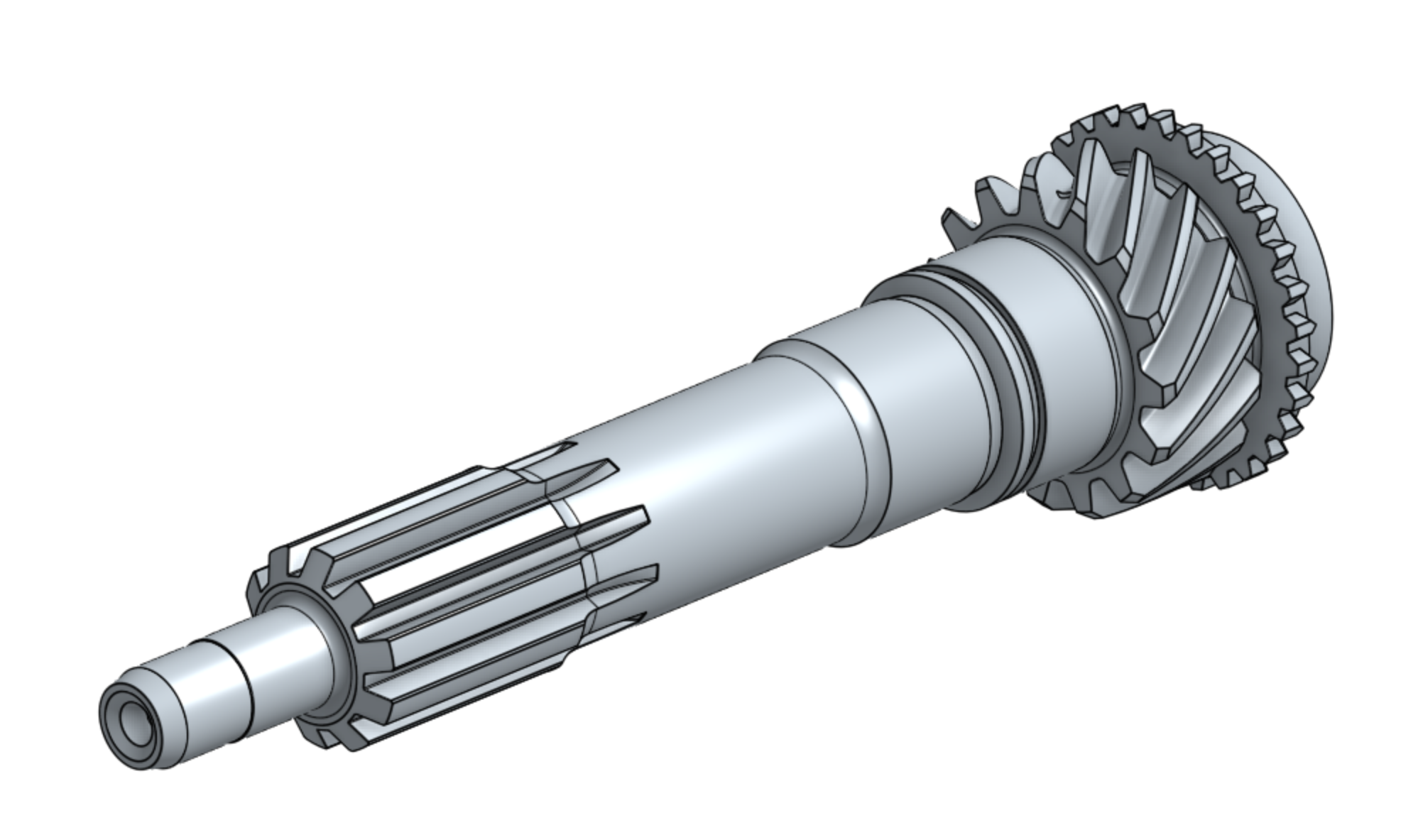

Совместными усилиями (спасибо Зубр и Fortuna 13 за помощь) вот что получилось
