Пора начинать новый сериал о восстановлении автомобильных агрегатов. В этот раз французская тема. Генератор от одного из автомобилей Фантомаса CITROËN Type H.


CITROËN Type H.jpg



Ссылка на кинофильм: Fantômas se déchaîne
CITROËN Type H появляется на 4:30 и 6:40 минутах

Последнее редактирование:

Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО

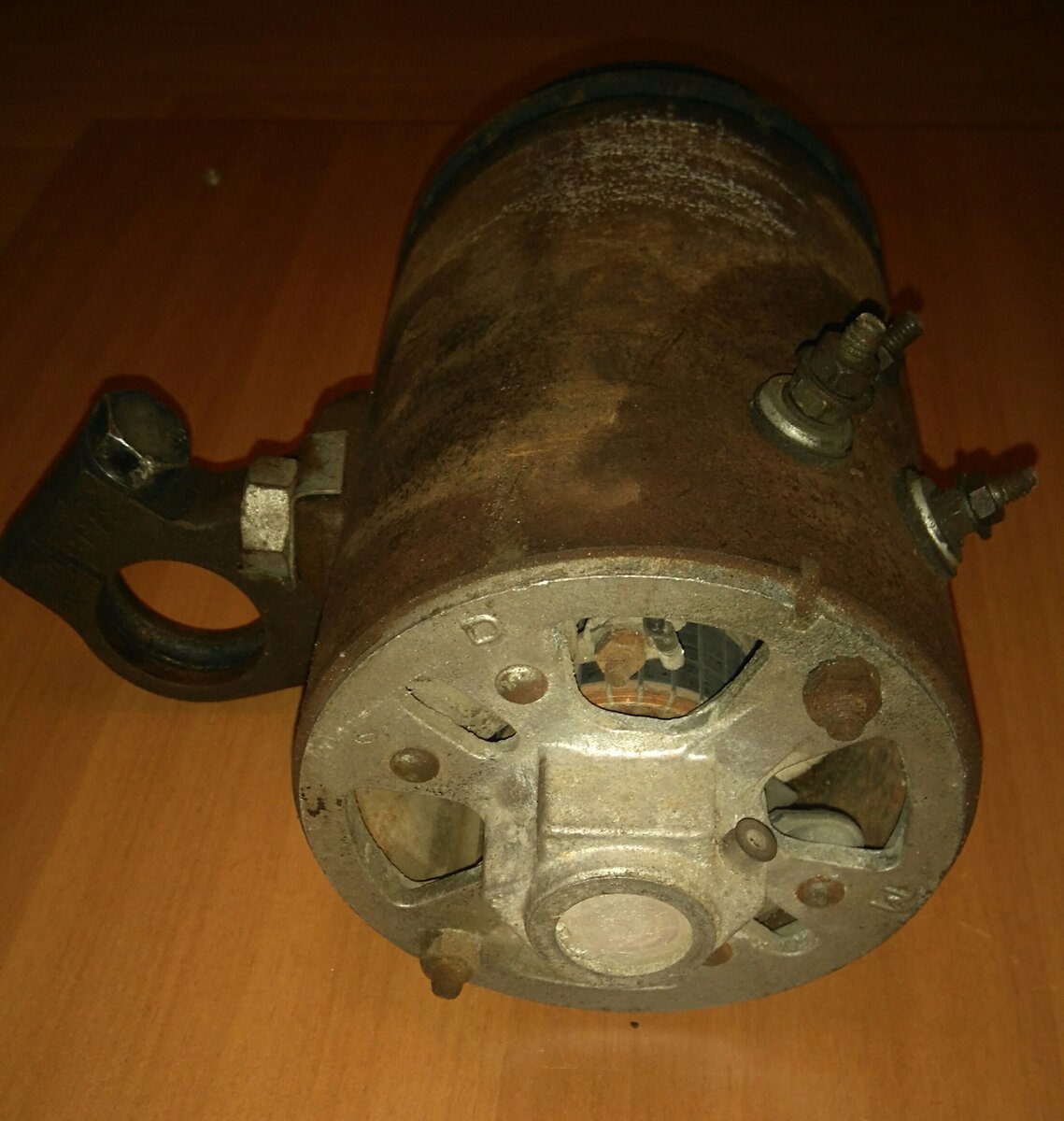

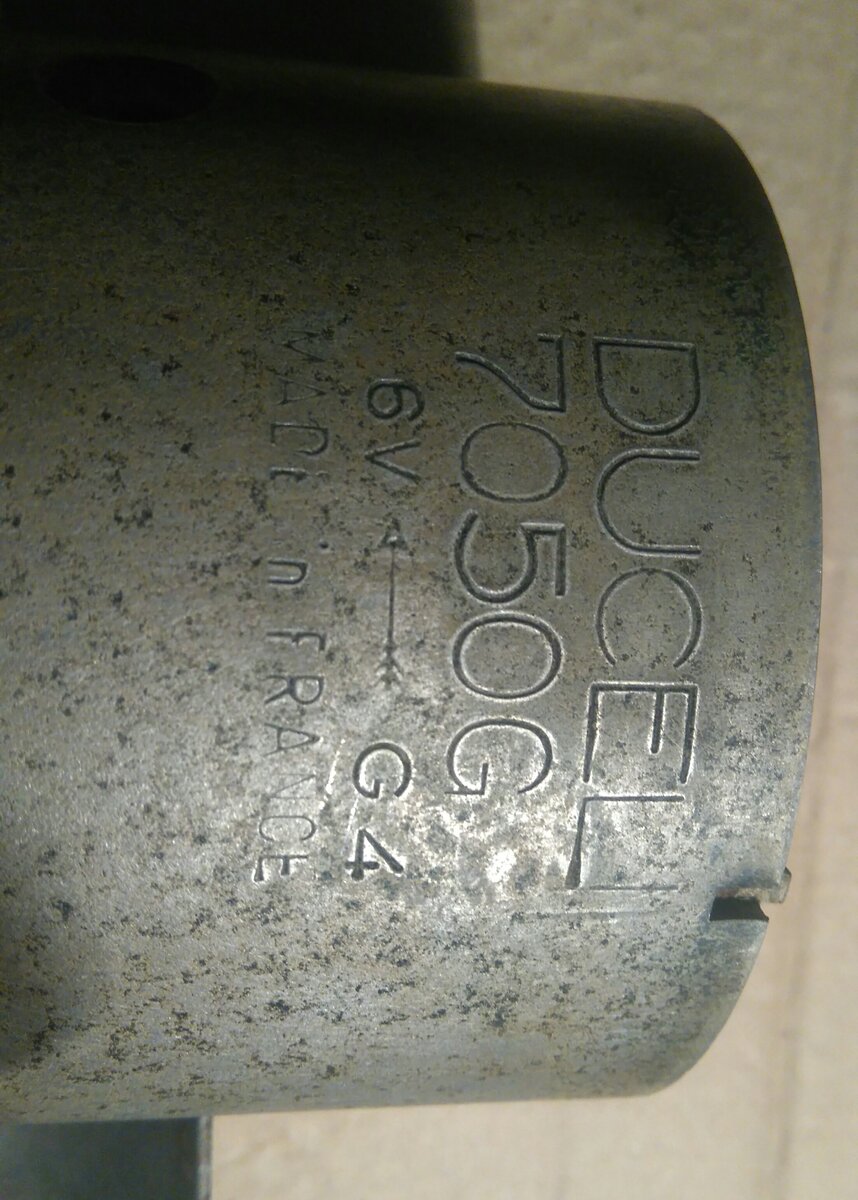

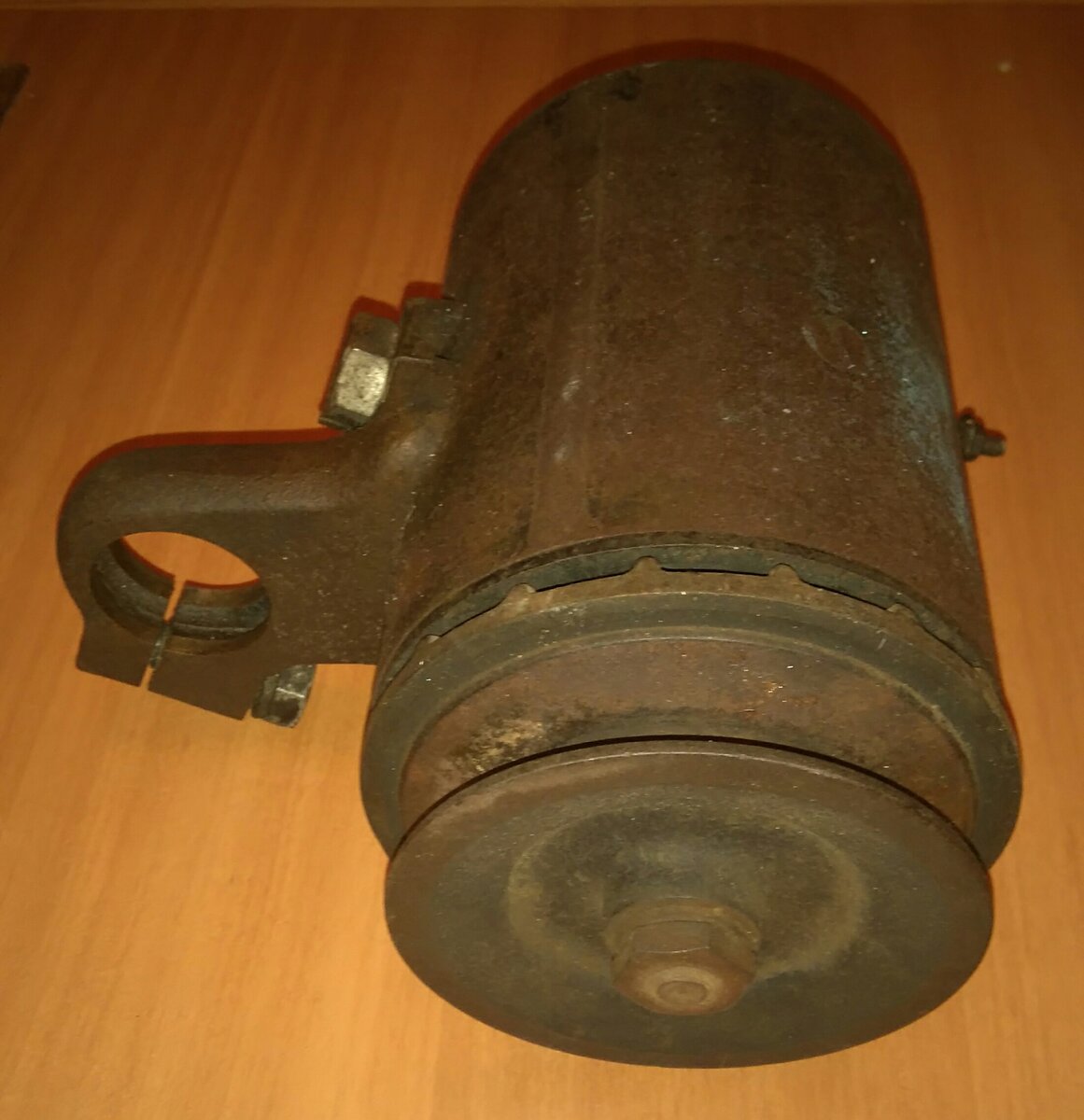

В работу мне его дал Саша HistoriK. Агрегат Ducellier 7050g от автомобиля 1953 года




Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО

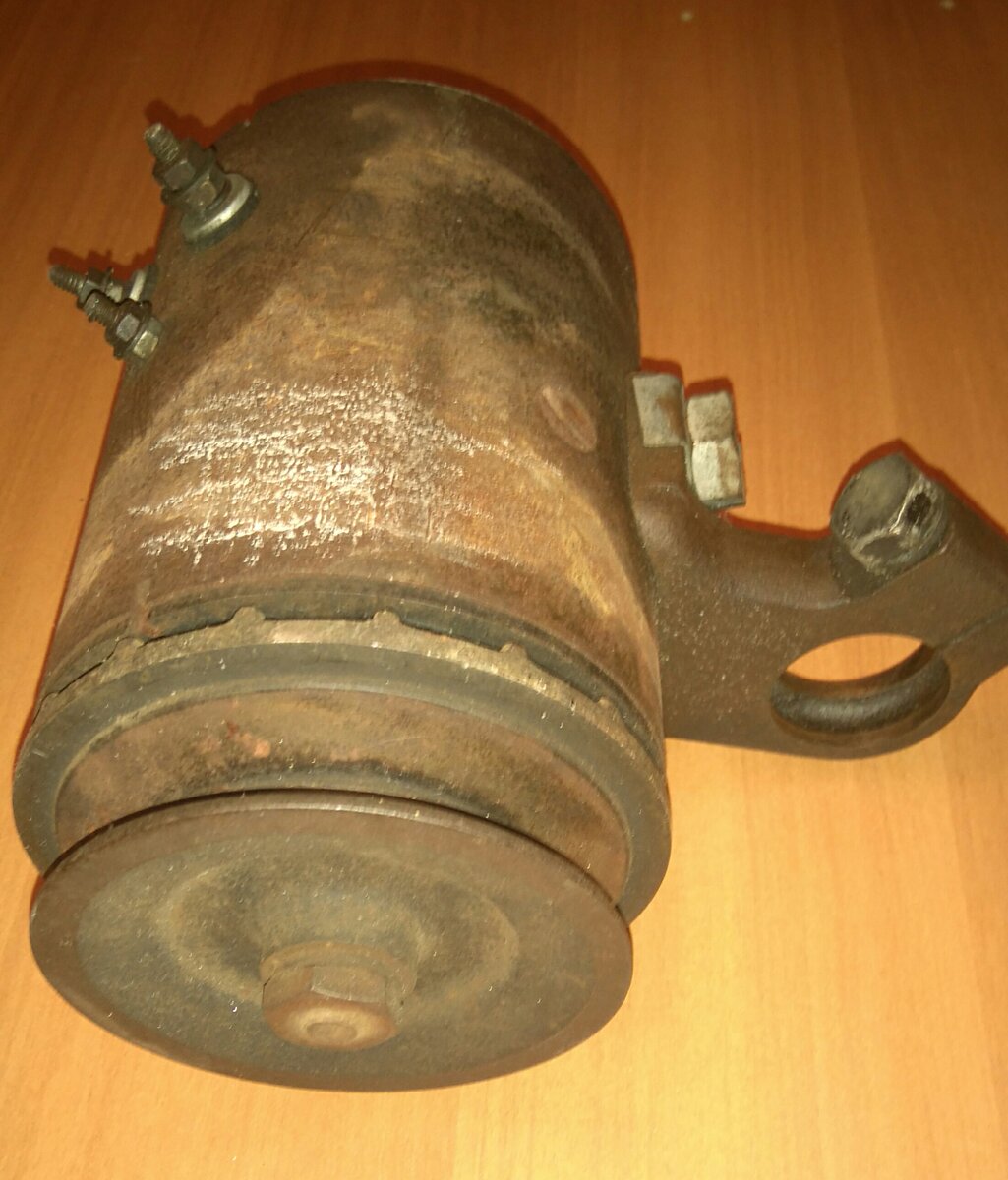

Полностью демонтирую




Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО

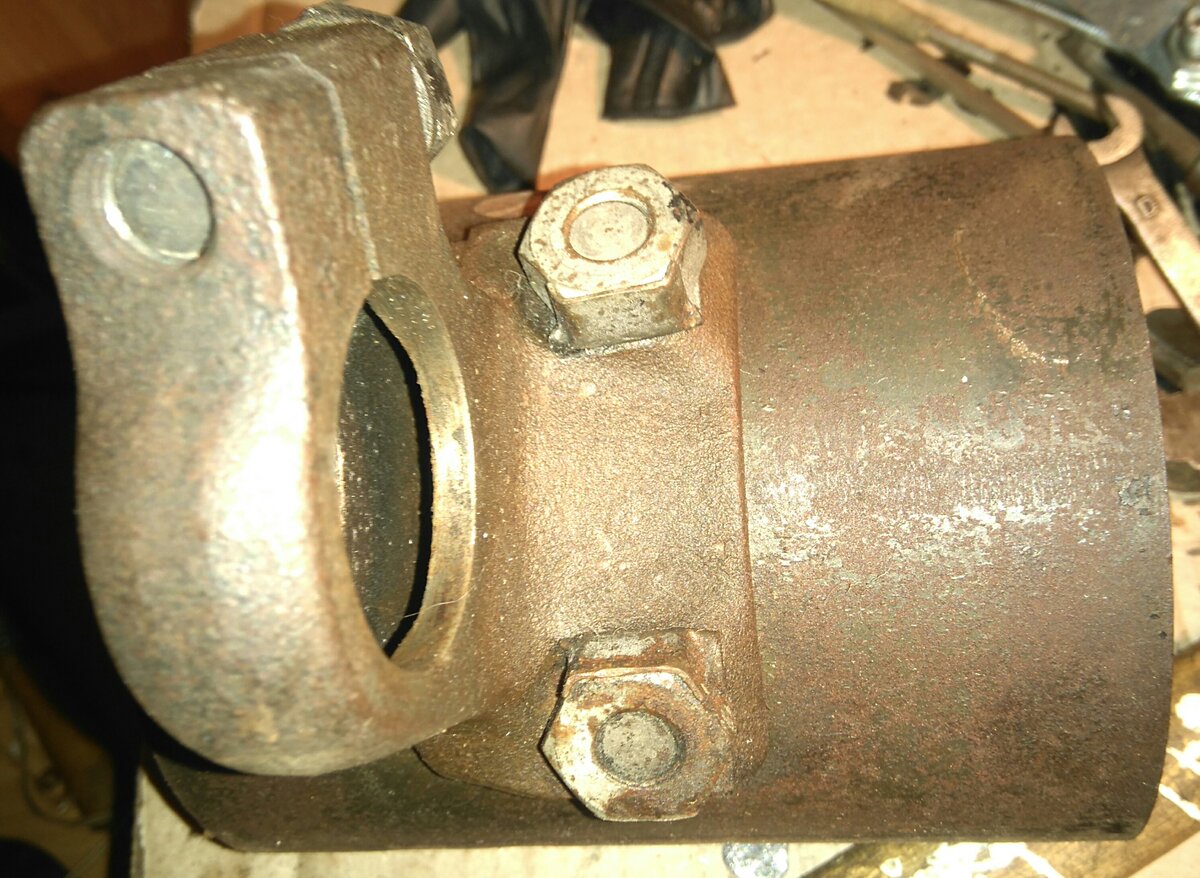

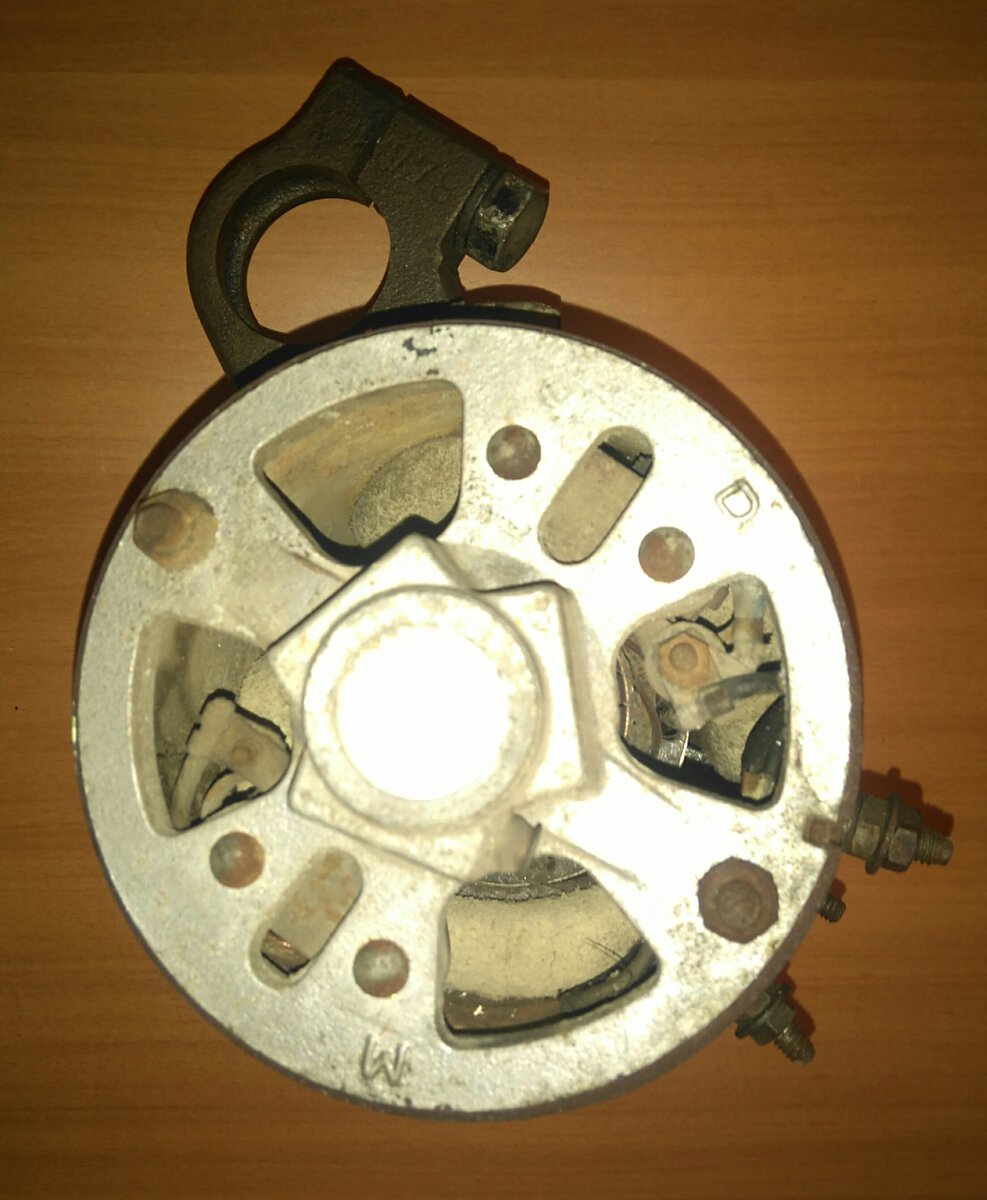

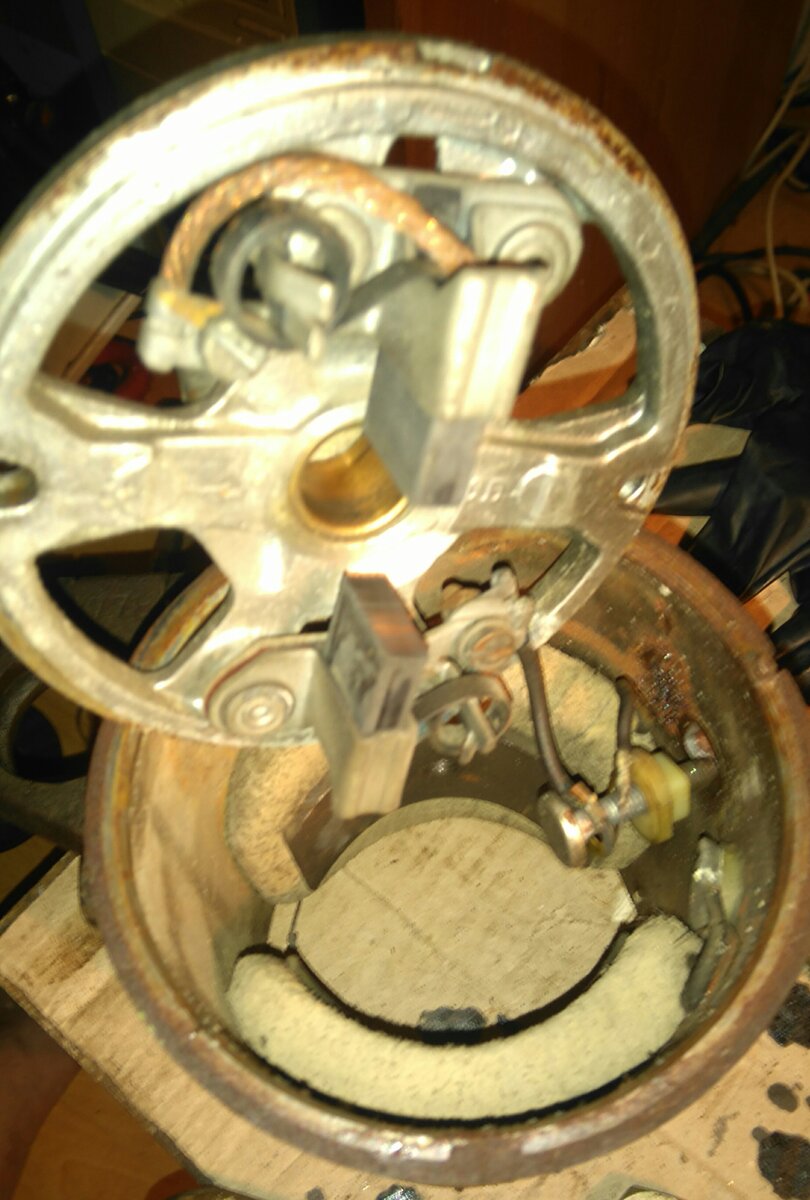

Забавные конструкторские решения у французских конструкторов.

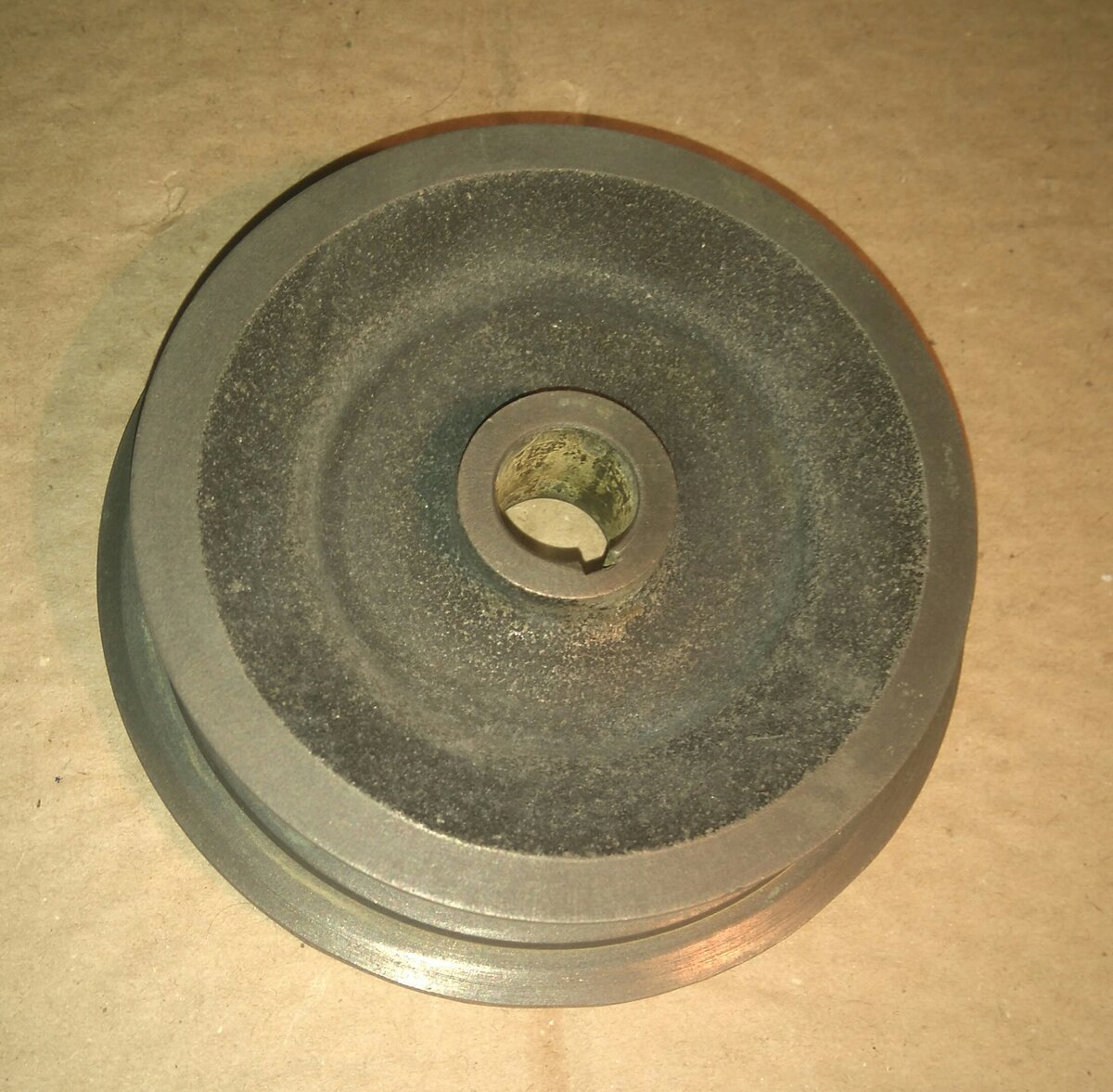

Напомню, 53 год. Задняя крышка генератора изготовлена из алюминия. Прогресс! Наши в это время все из чугуния делают. Но с другой стороны используется вместо подшипника примитивная втулка. А это генератор, он постоянно работает, в отличие от стартера, где подшипник скольжения норма.



Последнее редактирование:
  • Спасибо
Реакции: 1947, Pika и mickas

Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО

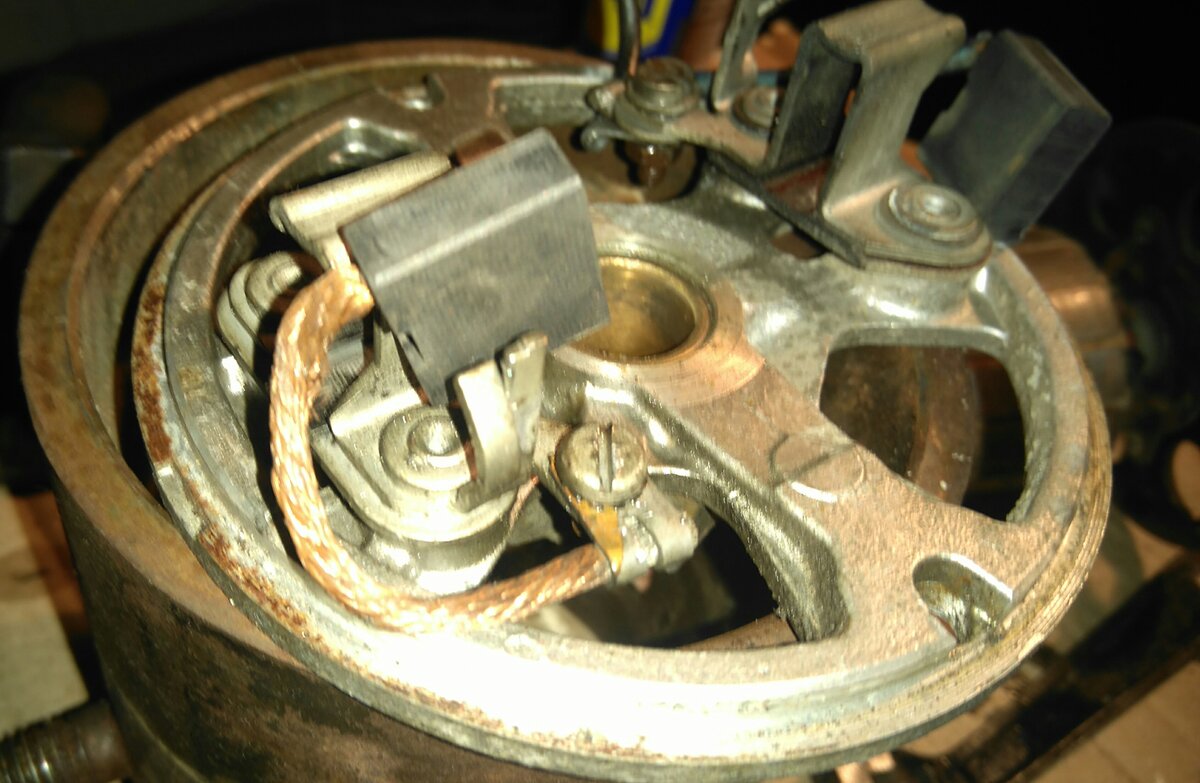

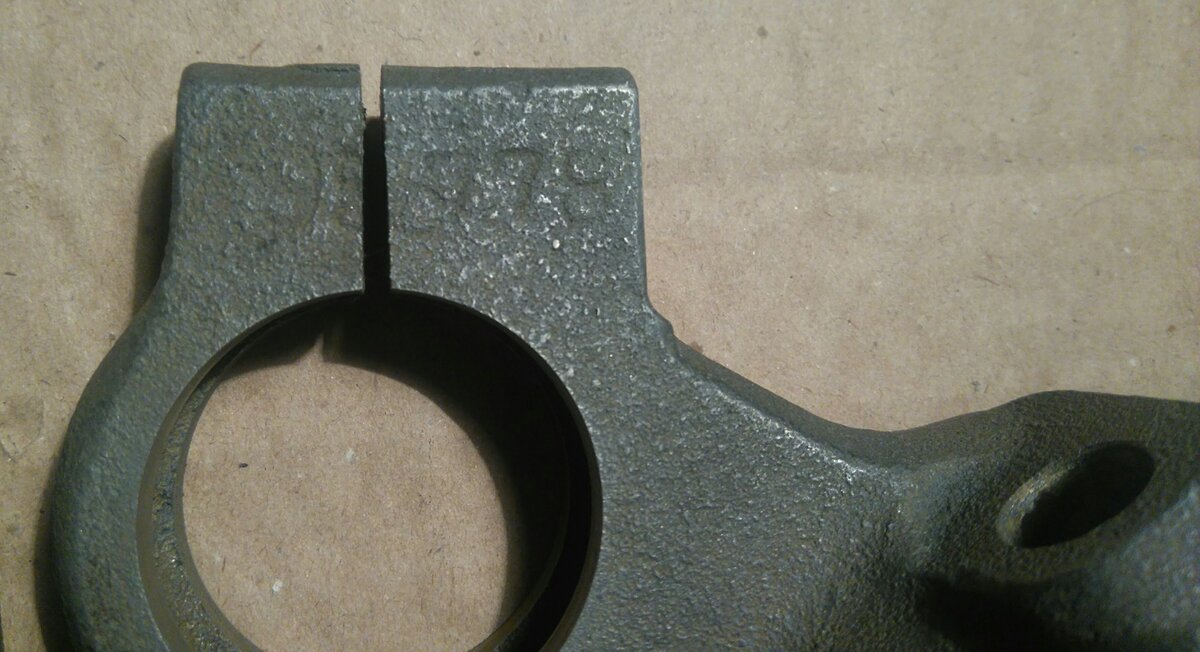

Еще одно спорное инженерное решение. Обойма подшипника передней крышки закреплена металлических на заклепках. Подача смазки не предусмотрена. Консистентная смазка в то время была - полное г..но. В итоге - передняя крышка с подшипником - одноразовая конструкция, подлежащая замене после скорого окончания подшипника.
Кстати, после разбора обоймы выяснилось, что подшипник заклинило, а якорь вращался скольжением по внутреннему кольцу подшипника




Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО

Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО
Смотрим дальше.

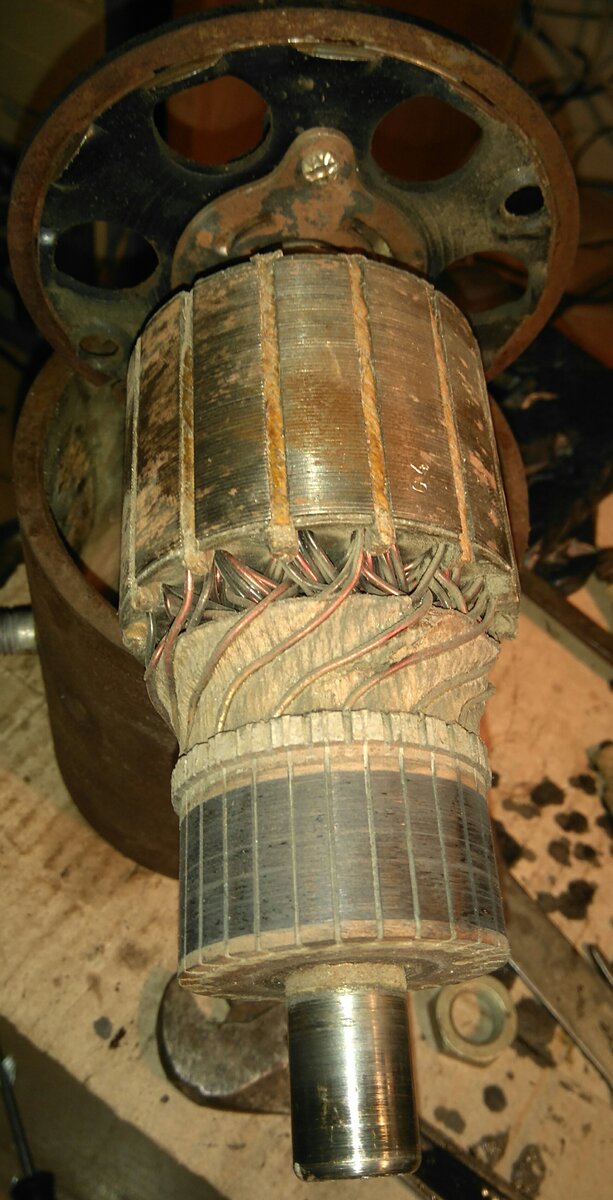

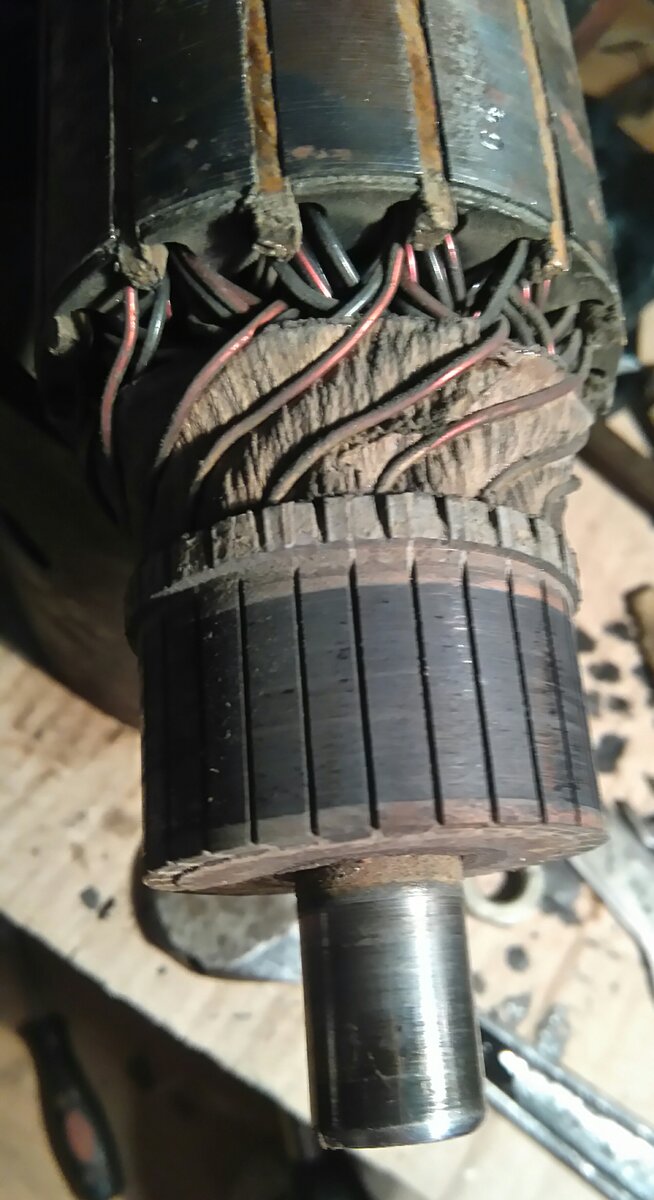

Состояние якоря



  • Спасибо
Реакции: 1947

Старик Макгаккет

Пользователь
Регистрация
20.03.2019
Сообщения
770
Оценка реакций
1 200
Возраст
40
Город
Санкт-Петербург
Ну по сравнению с предыдущим "фашистом" тут все поприличнее...

  • Спасибо
Реакции: Победит

Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО

Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО

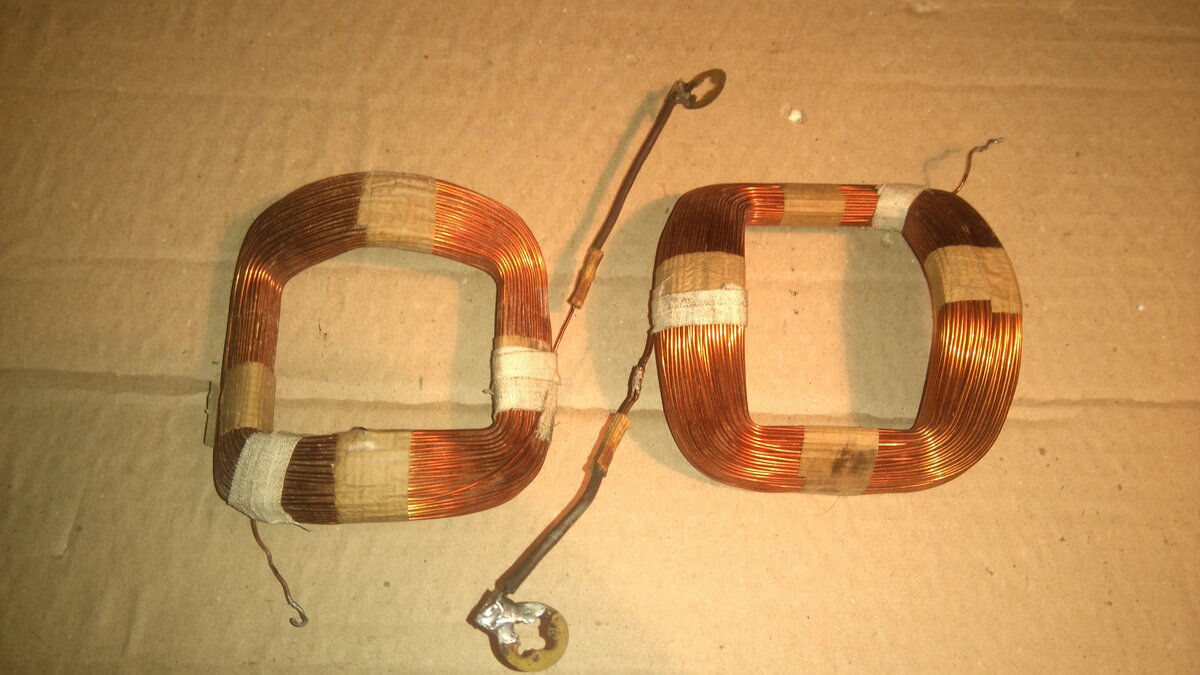

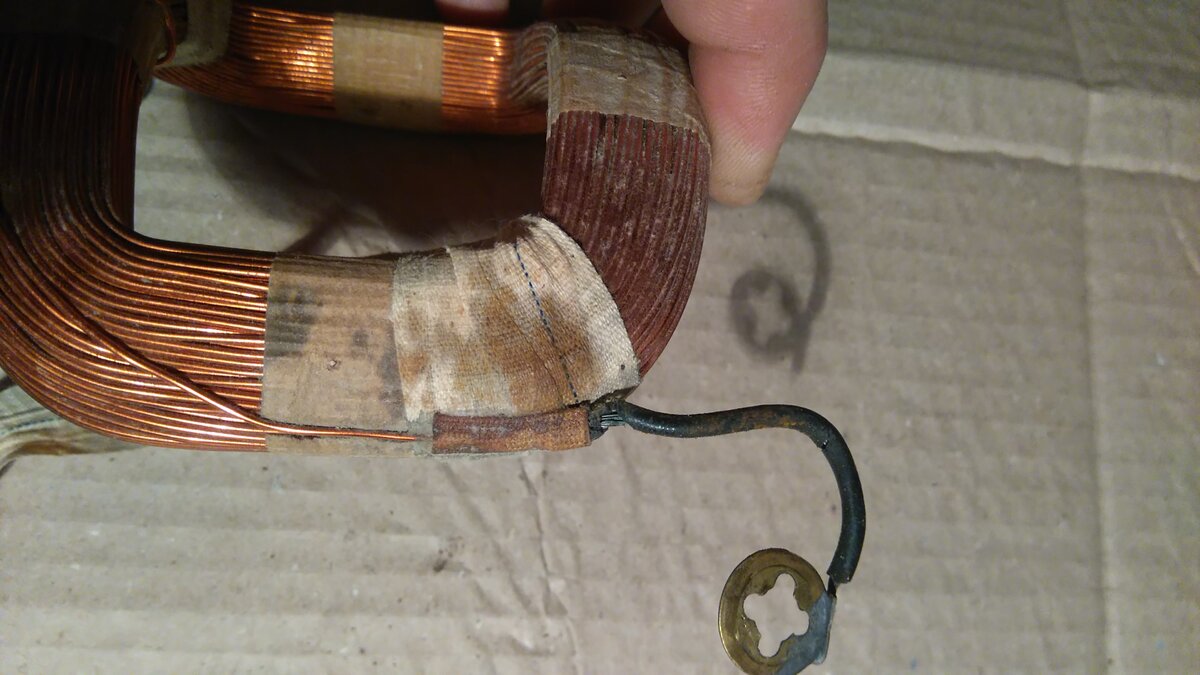

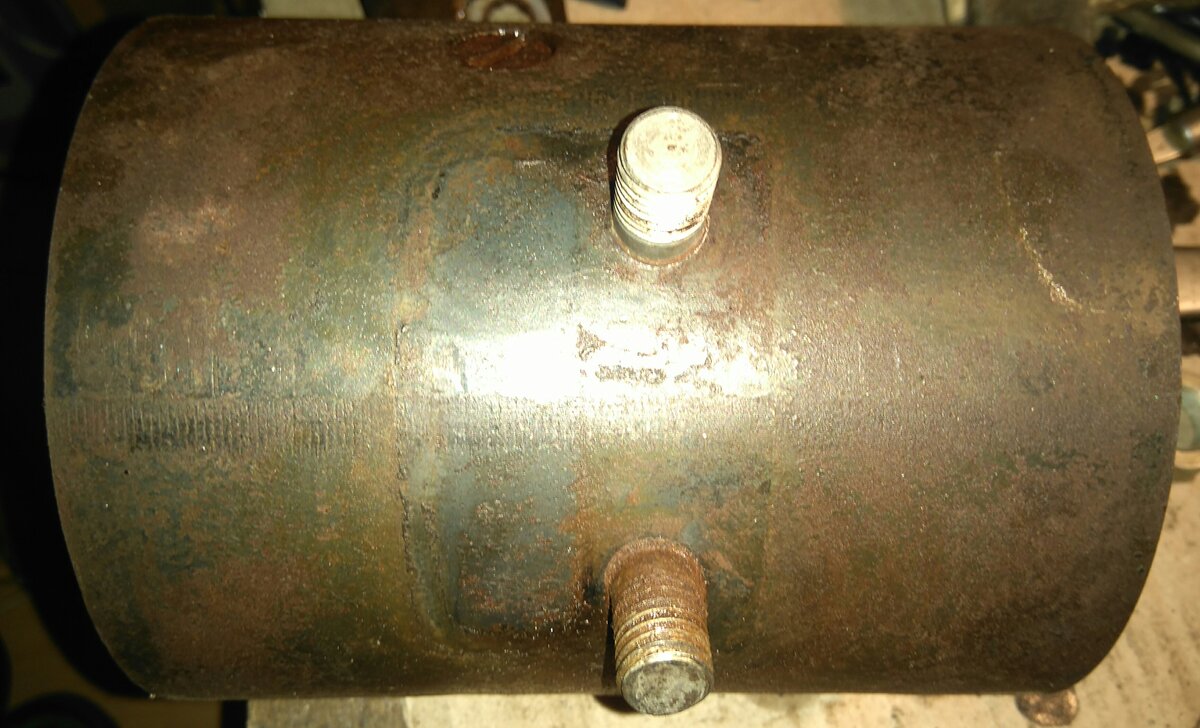

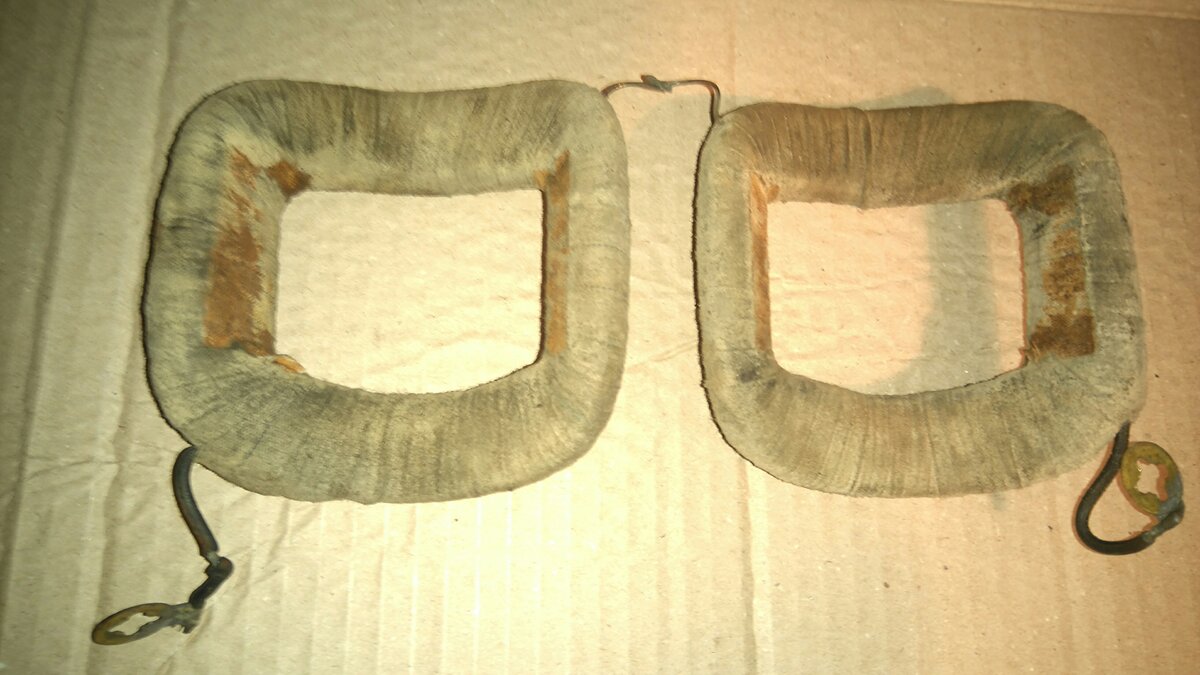

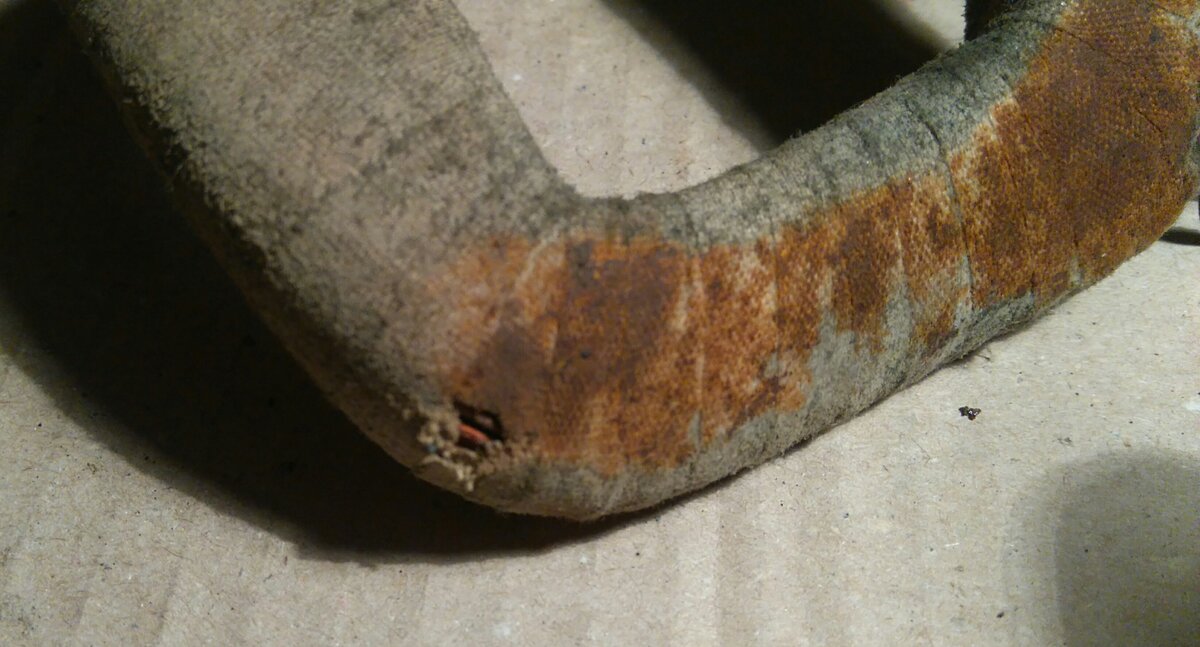

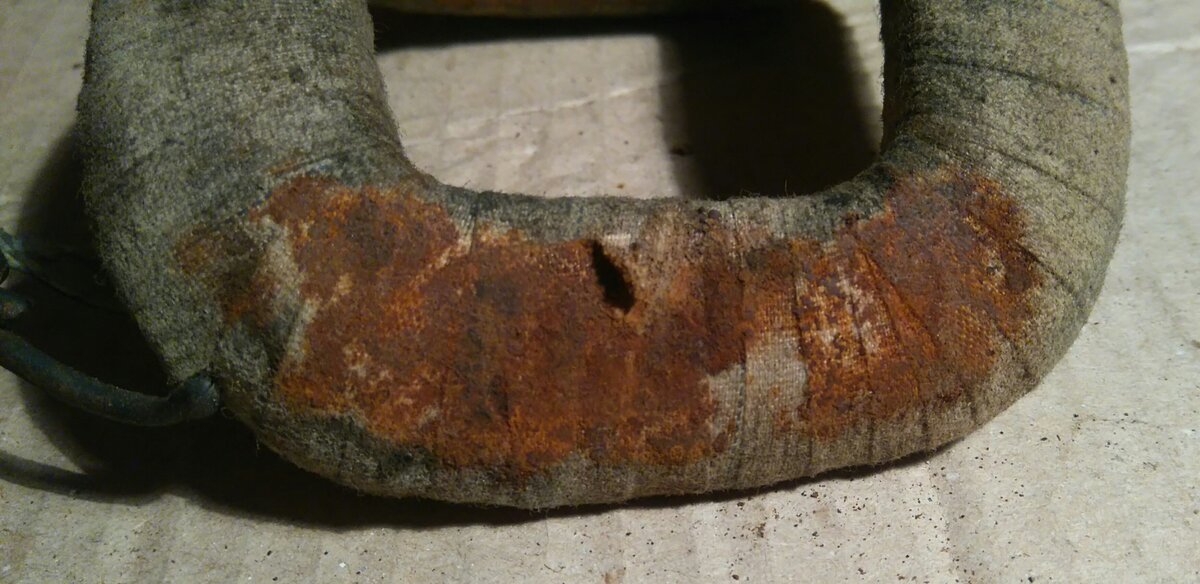

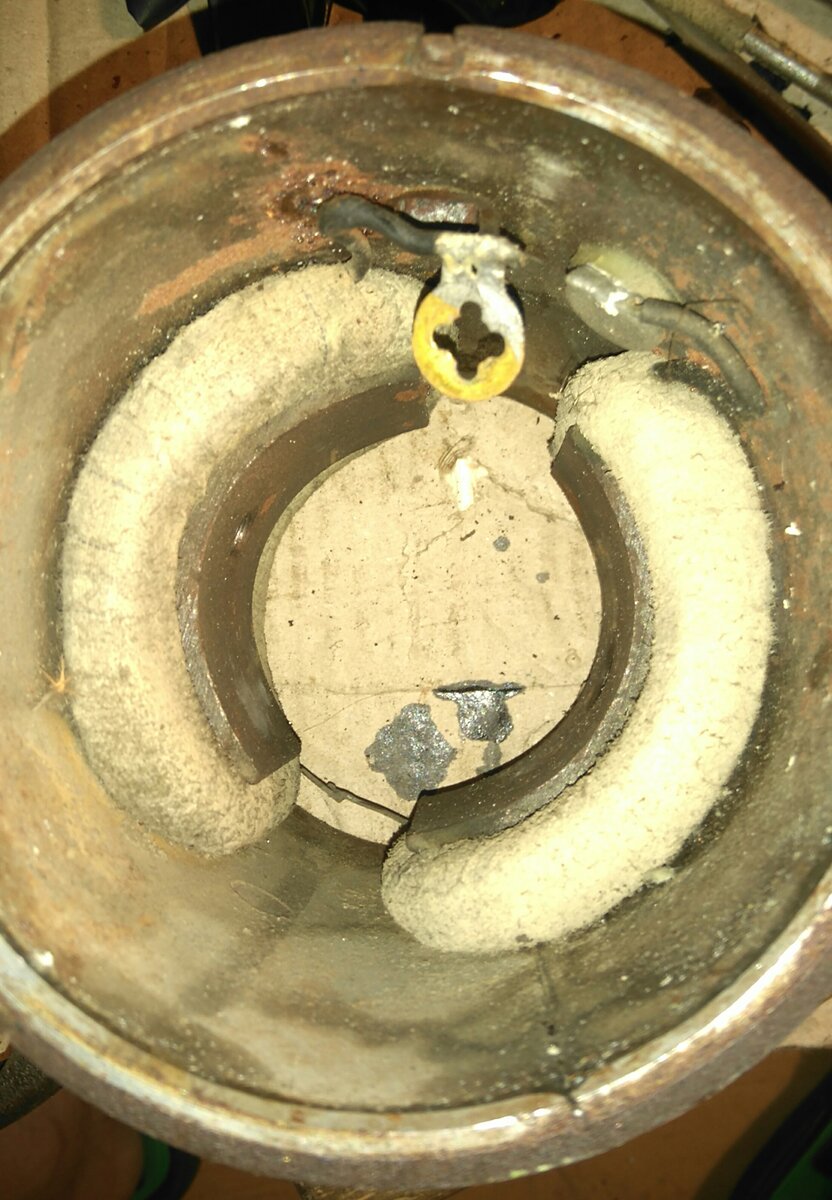

Снял обмотку статора. Изоляция ветхая. Проводки контактов тоже с потрескавшейся изоляцией.




Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО
Пора за дело. Удаляю ветошь



  • Спасибо
Реакции: 1947

Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО

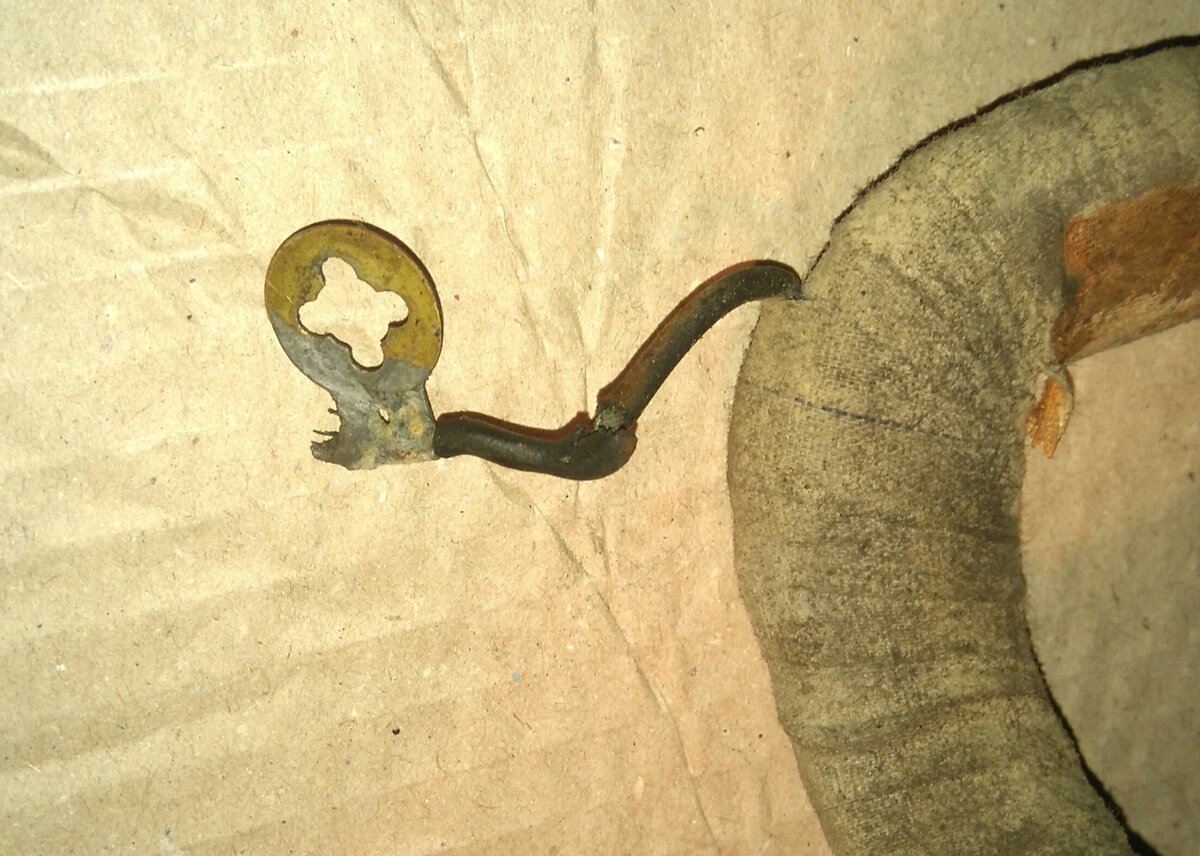

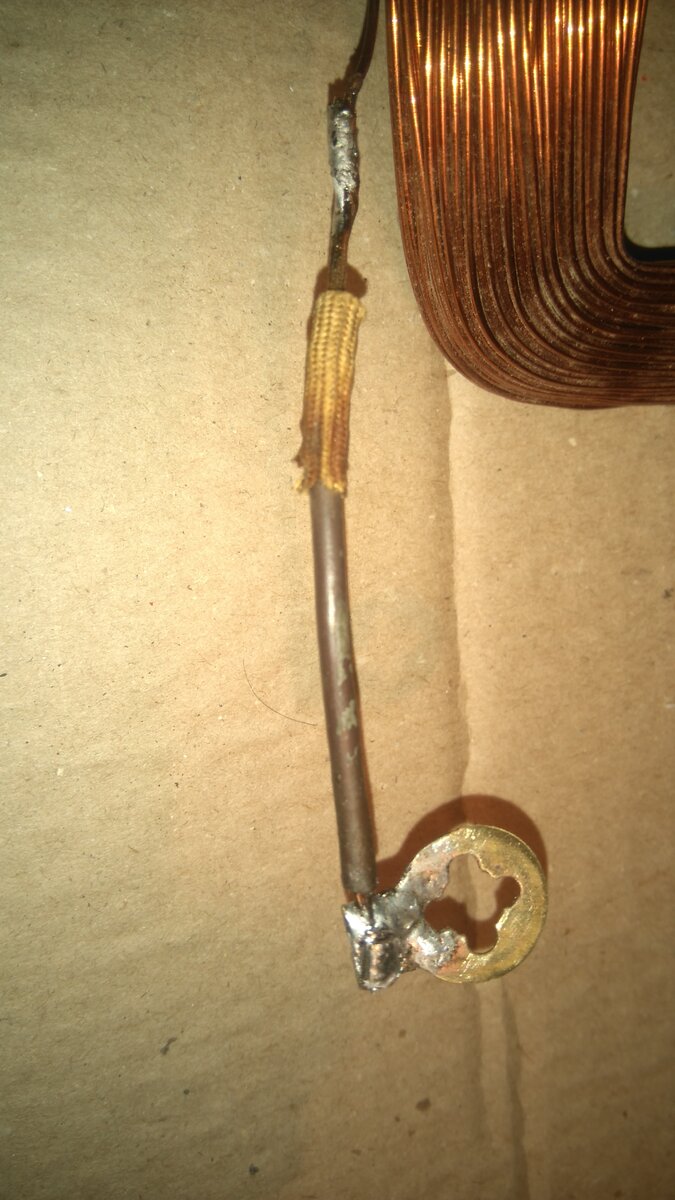

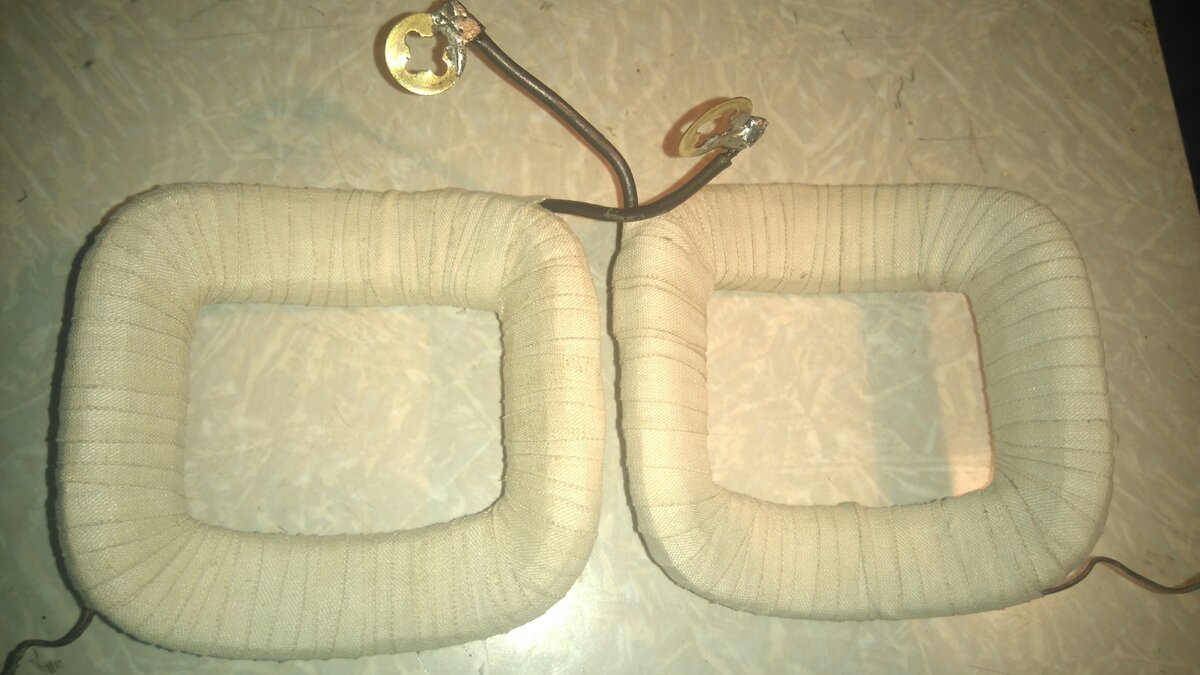

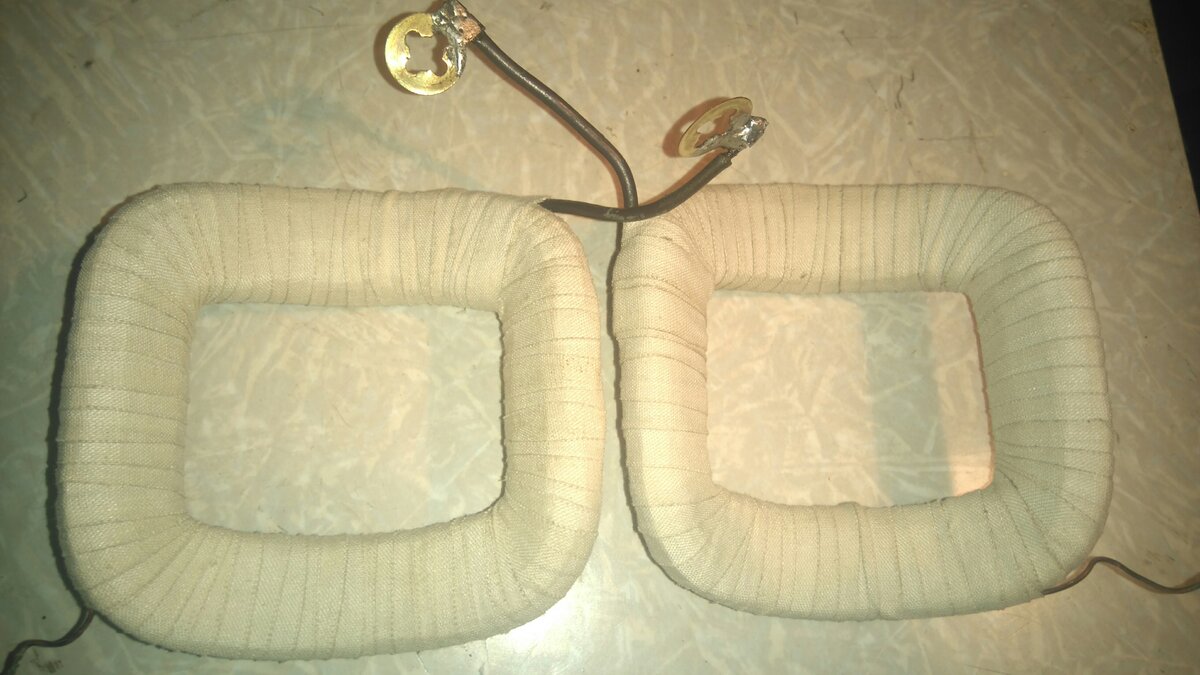

Отмываю, перепаиваю контактные проводки




Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО

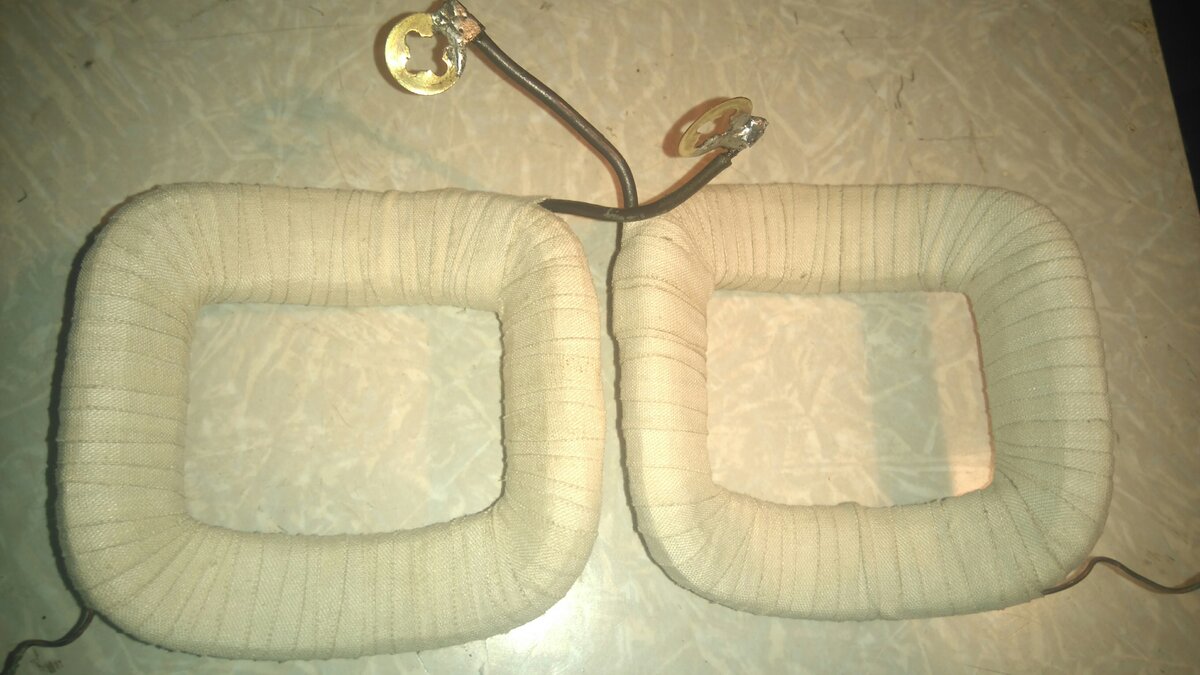

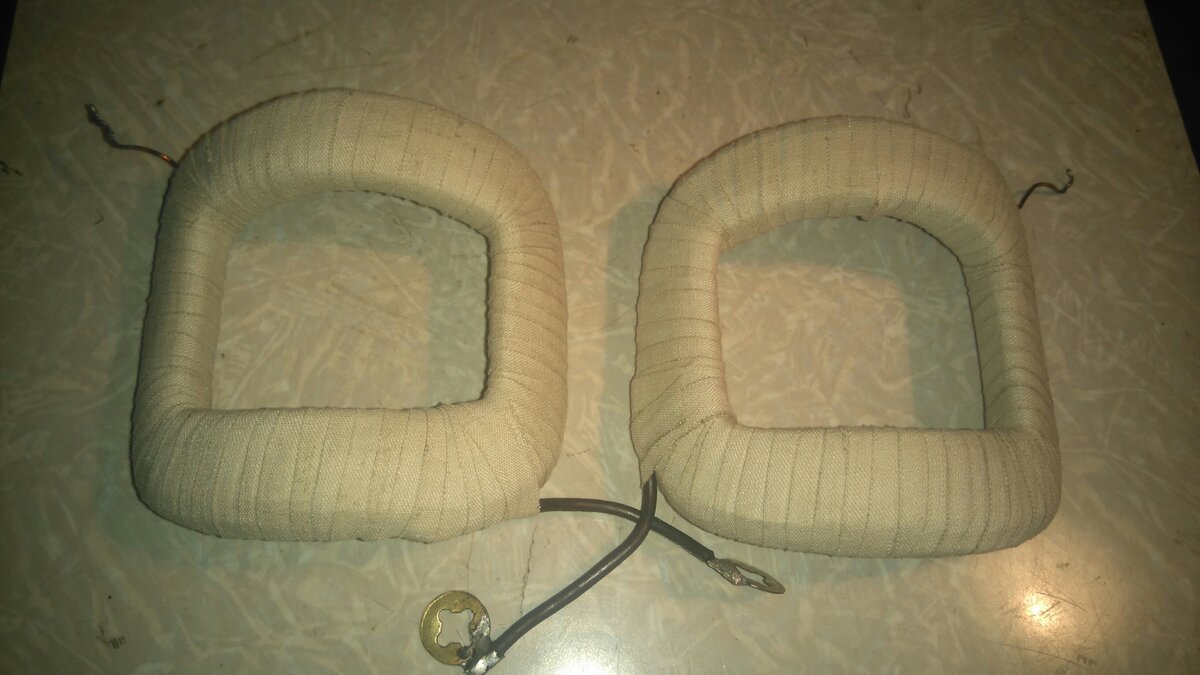

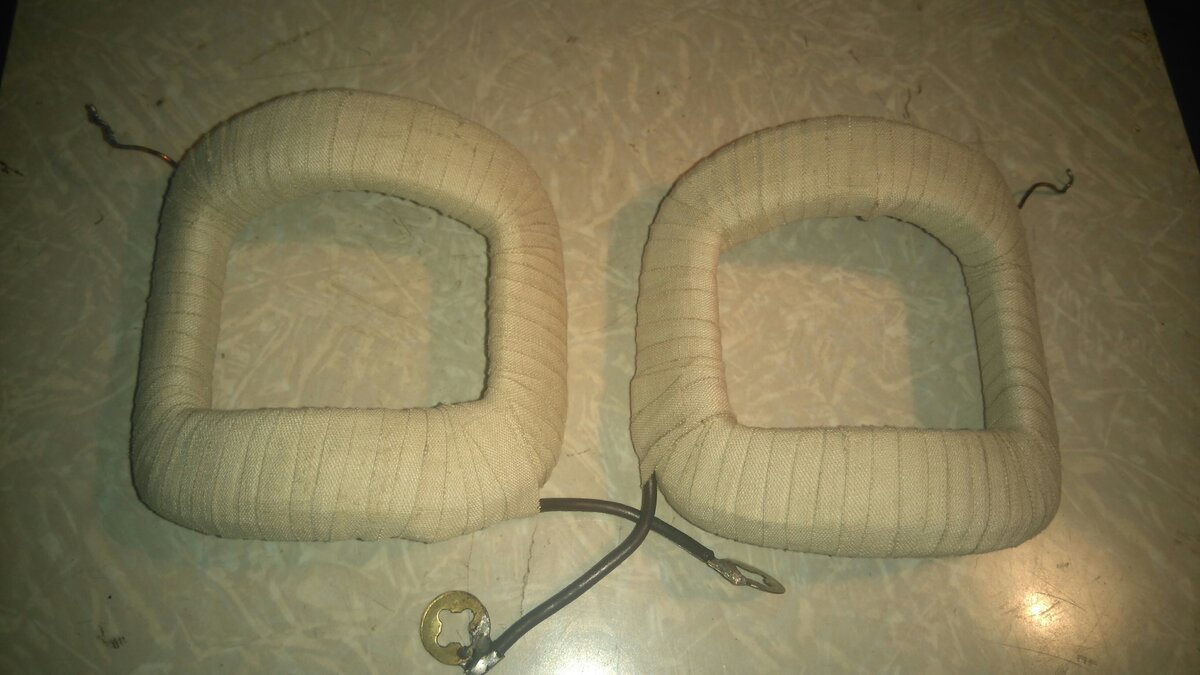

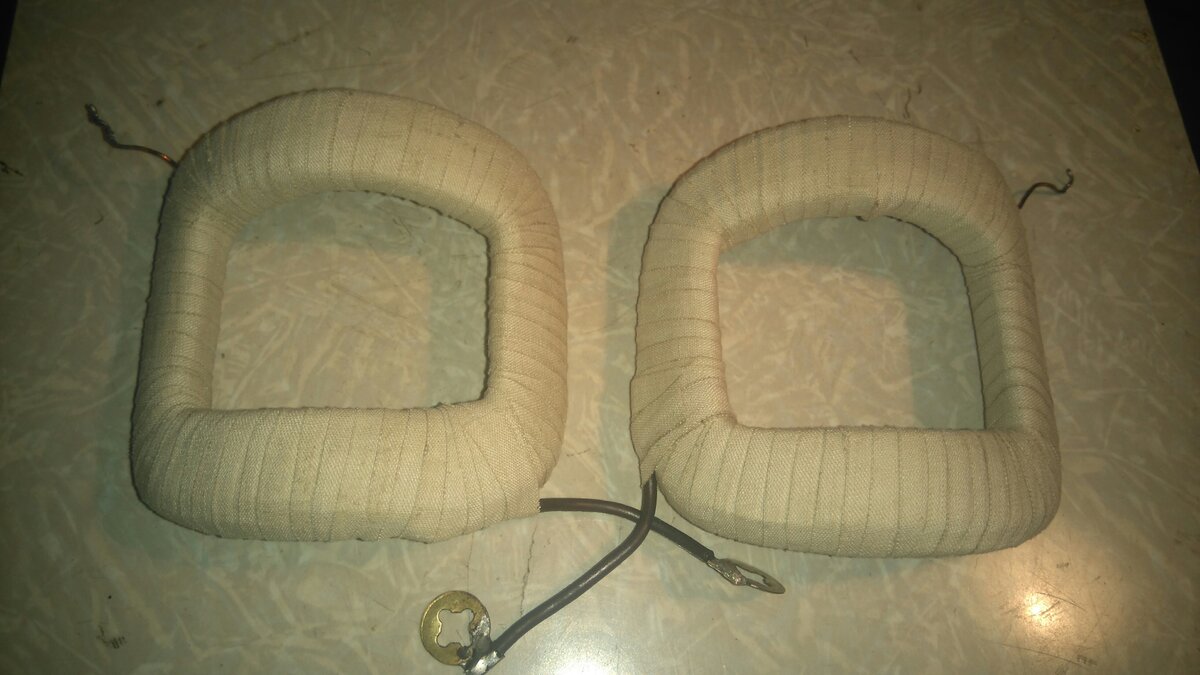

Перематываю изоляцию обмоток



mickas

Пользователь
5 лет на форуме
Регистрация
18.09.2011
Сообщения
1 123
Оценка реакций
1 383
Возраст
39
Город
Ростовская область; Севастополь
Подобные восстановительные сериалы стимулируют творчество... Спасибо...

  • Спасибо
Реакции: Победит

юрий-победа

Пользователь
5 лет на форуме
Регистрация
27.02.2011
Сообщения
2 911
Оценка реакций
1 692
Возраст
55
Город
Первый город герой СССР

Победит

Координатор клуба
Топикстартер
Регистрация
23.06.2011
Сообщения
1 925
Оценка реакций
2 059
Возраст
54
Город
Москва, СВАО

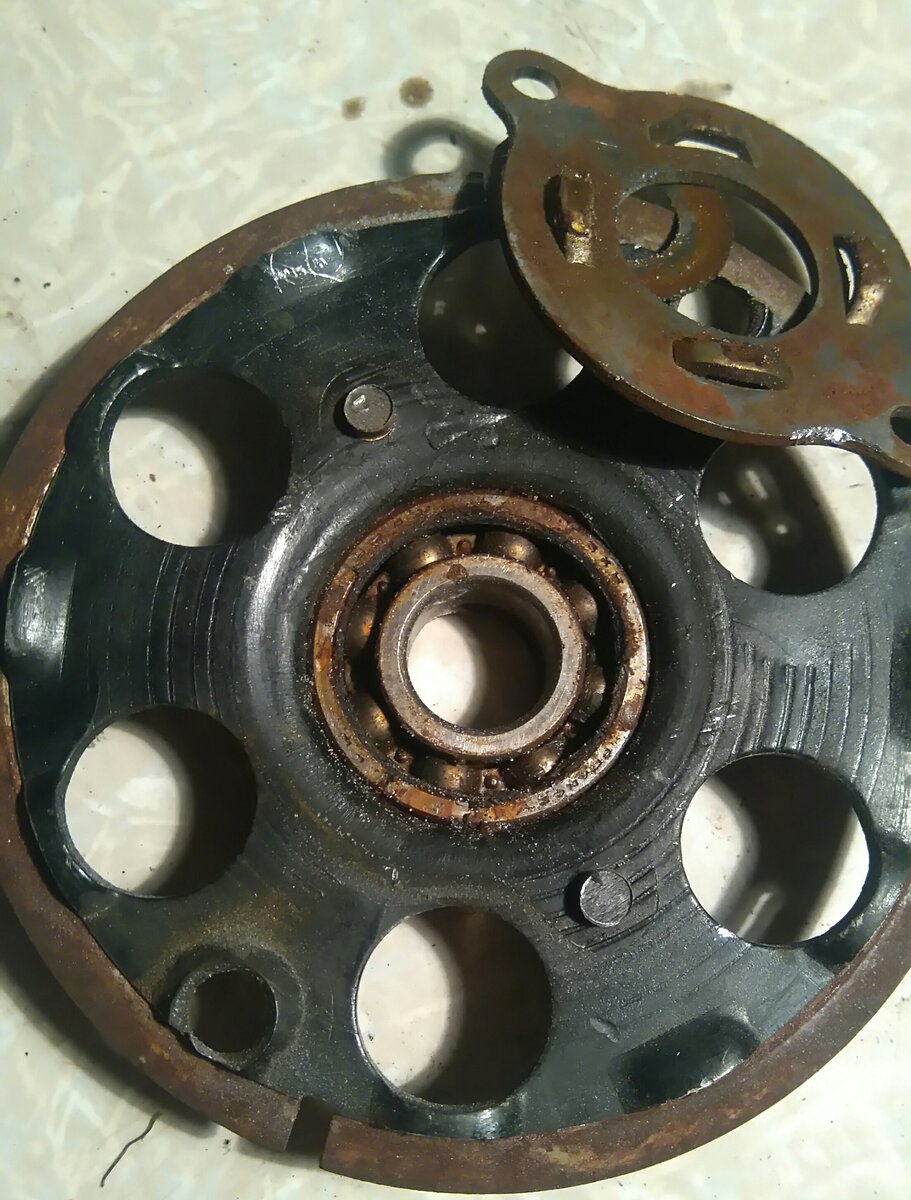

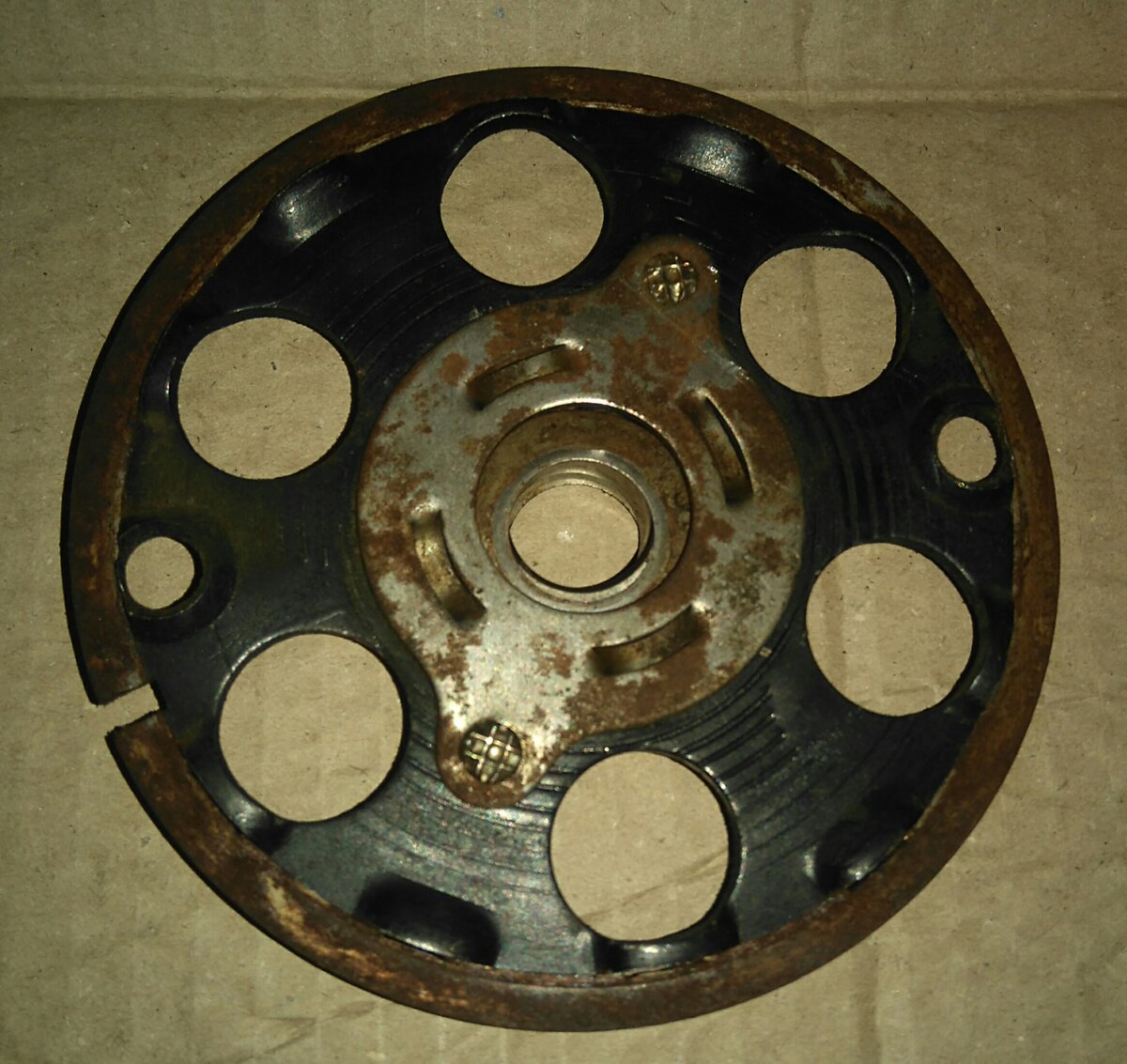

Обойма подшипника на металлических заклепках разбирается только их срезанием
