    Всем добрый день!

    В данной заметке я расскажу, а точнее покажу на фотографиях, о разновидности крыльев для автомобиля М20 Победа, о аналогах от Варшавы и о крыльях полноприводной версии Победы - ГАЗ-М72.

    1. Крылья передние М20 ранней 2й серии (1947-1949)
    2. Крылья передние М20 поздней 2й серии (1949-1955)
    3. Крылья передние М20 3й серии (1955-1957)
    4. Крылья передние Варшава производства Польши.
    5. Крылья передние ГАЗ-М72
    6. Крылья задние М20
    7. Крылья задние ГАЗ-М72
    8. Крылья задние Варшава производства Польши.
    9. Сравнение передних крыльев М20 Победы и Варшавы.

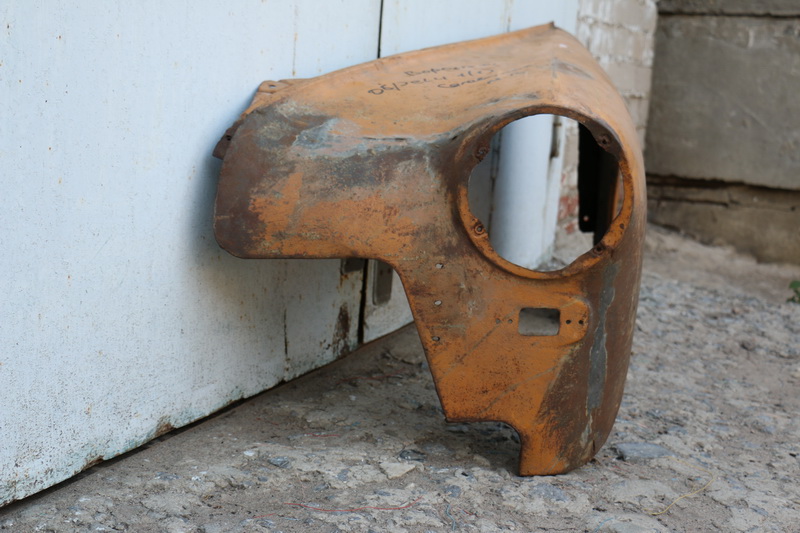

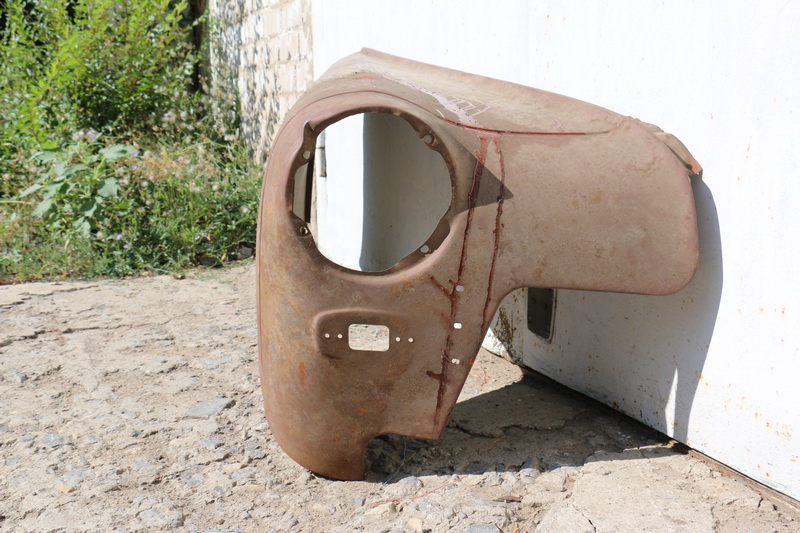

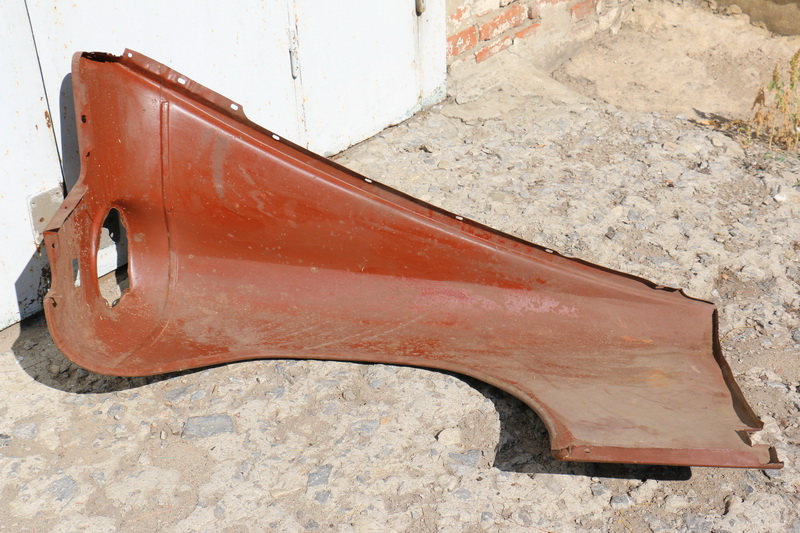

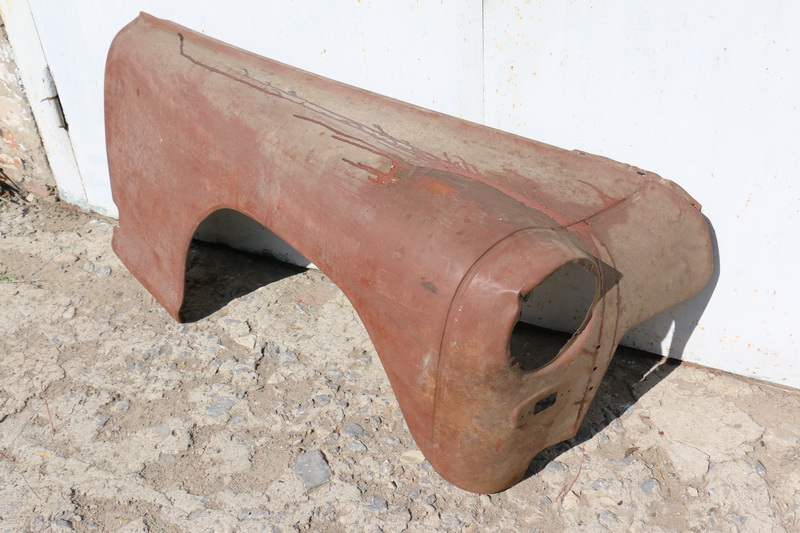

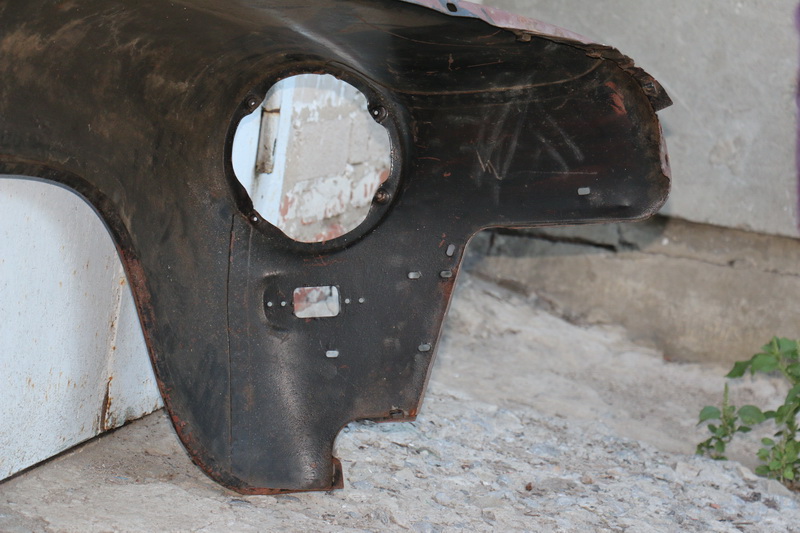

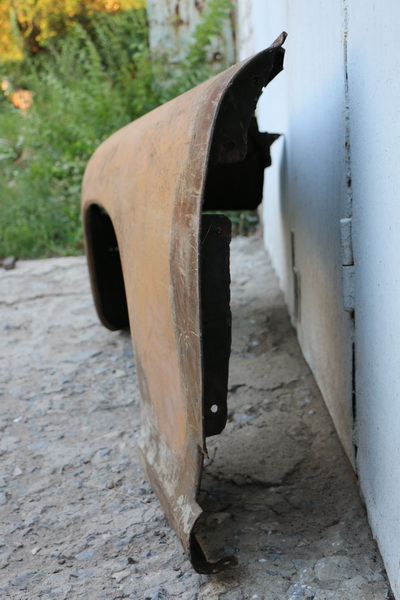

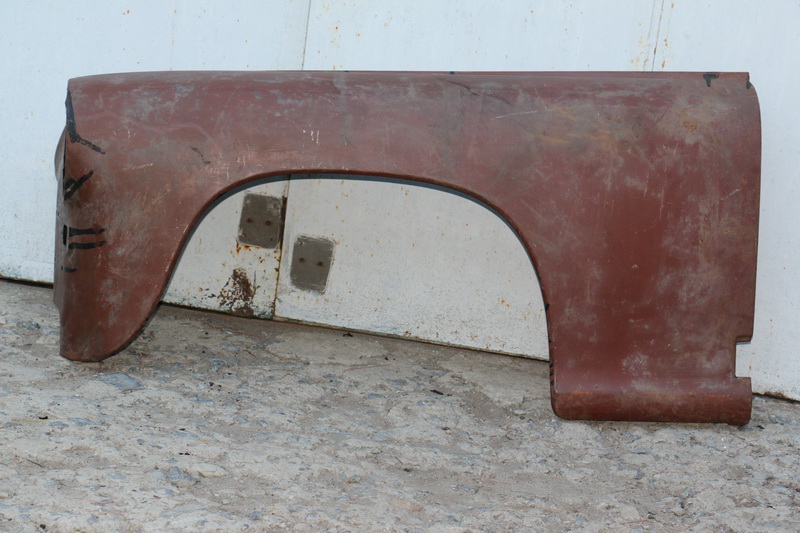

    1. Крылья передние М20 ранней 2й серии (1947-1949)

    Особенность раннего крыла состоят в форме штампа и раскрое. Крыло изготовлено из двух основных частей (не считаю кронштейнов и усилителей) передней и задней, состыкованных примерно в 20см от установочной плоскости фары. Стычной шов лежит в одной плоскости, приблизительно параллельной передней части крыла.

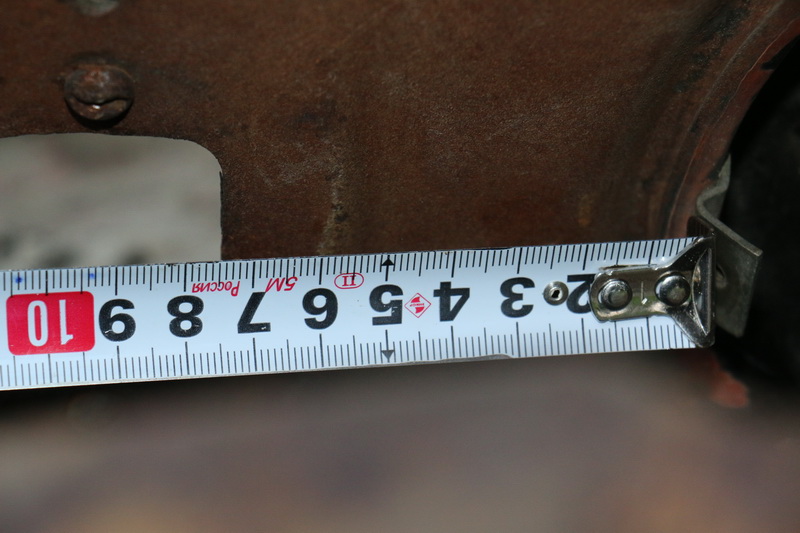

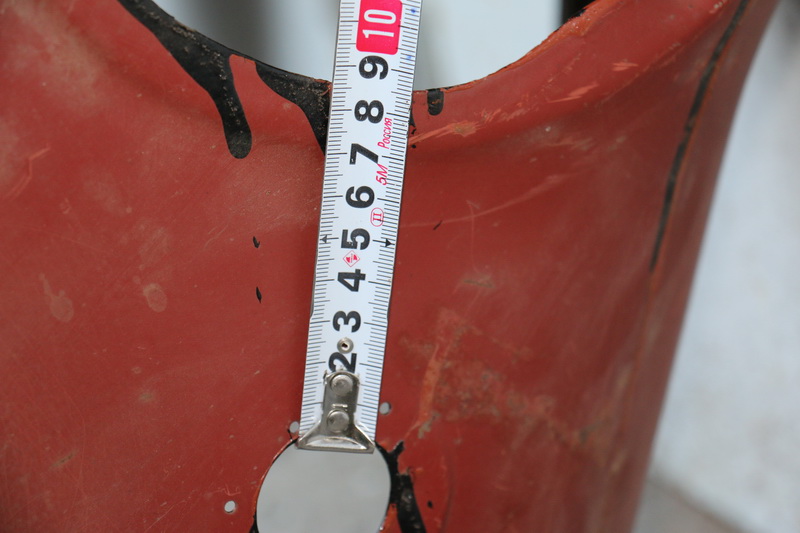

    Вырез под подфарник расположен ниже чем у поздних крыльев на 2см. Расстояние между вырезами под фару и подфарник 7.5см.

    Геометрия раннего крыла 2й серии отличается от всех остальных крыльев уменьшенным радиусом закругления передней верхней части.

    А также утопленным посадочным местом под корпус фары.

    На передней части крыла проделаны 3 отверстия, расположенные на одной, вертикальной линии, для крепления облицовки радиатора "Тельняшки".

    Хочу обратить ваше внимание на то что у представленного на фото крыла отсутствуют два кронштейна и присутствует дефект в виде вмятины в районе крепления фары. Но общую картину о крыле ранней второй серии по фотографиям получить можно.

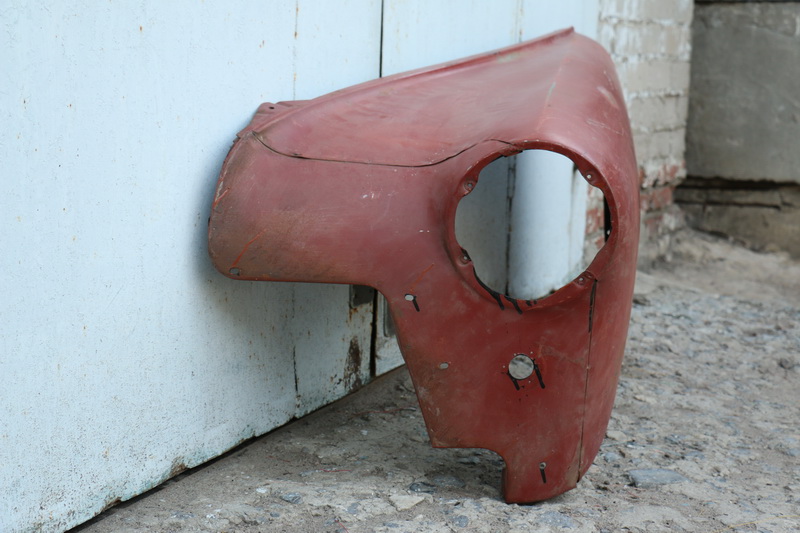

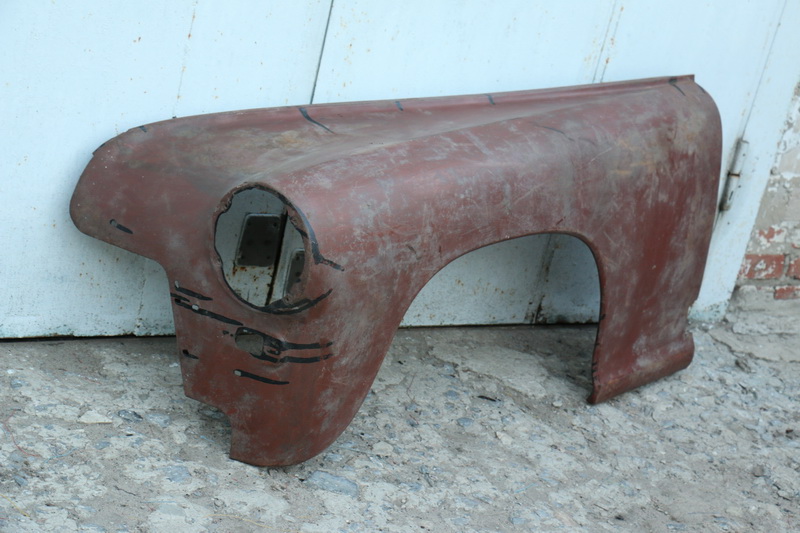

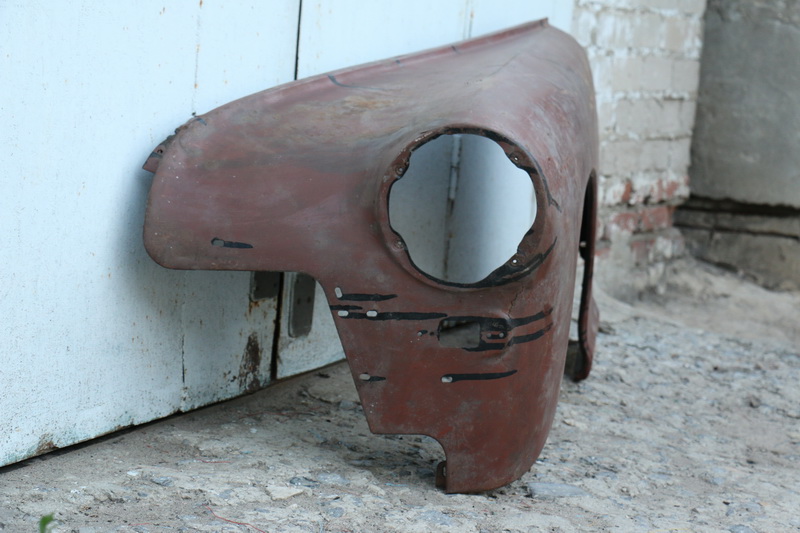

    2. Крылья передние М20 поздней 2й серии (1949-1955)

    Крыло поздней 2й серии имеет раскрой такой же, как и у всех последующих крыльев, М20 3й серии, Варшава. И кардинально отличается от раскроя крыла ранней 2й серии.
    Стык двух основных частей крыла расположен в непосредственной близости от передней плоскости крыла. И каждая часть включает в себя половину окружности посадочного места фары.
    В связи с отличным раскроем, радиус закругления в передней верхней части имеет больший радиус, чем у крыла ранней серии.
    Отверстия под облицовку радиатора расположены аналогично с ранним крылом.
    Вырез под подфарник расположен выше чем у ранних крыльев на 2см. Расстояние между вырезами под фару и подфарник 5.5см. Собственно все последующие крылья для М20 и ГАЗ-М72 имеют такое же расположения выреза под подфарник.











    sergw и Jolly Roger нравится это.
  2. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.287
    Сказали спасибо:
    574
    Адрес:
    Россия, Воронеж

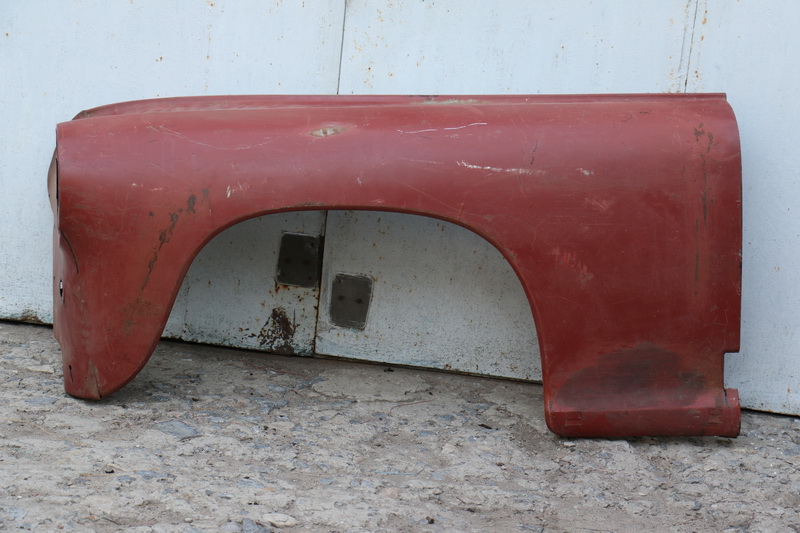

    3. Крылья передние М20 3й серии (1955-1957)

    Крыло 3й серии отличается от крыла поздней 2й серии только отверстиями под облицовку радиатора. С 1955г.в. устанавливалась "Улыбка". Под эту облицовку в передней части крыла проделано 6 отверстий.

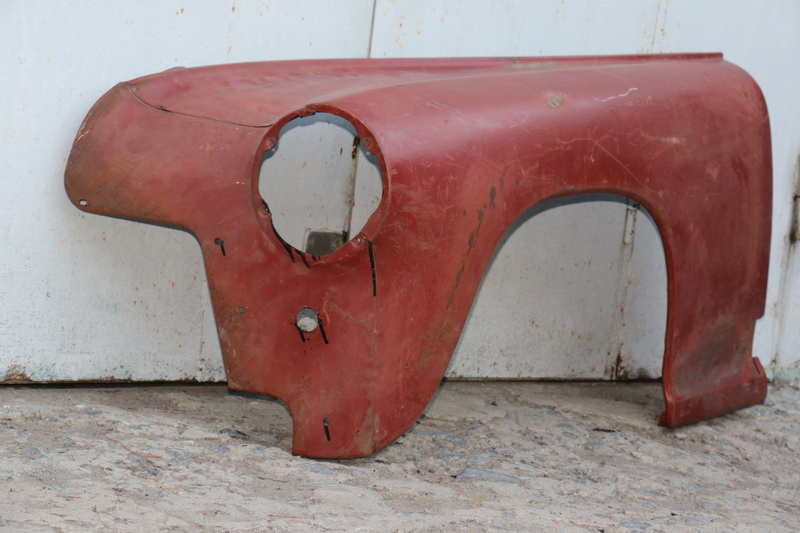

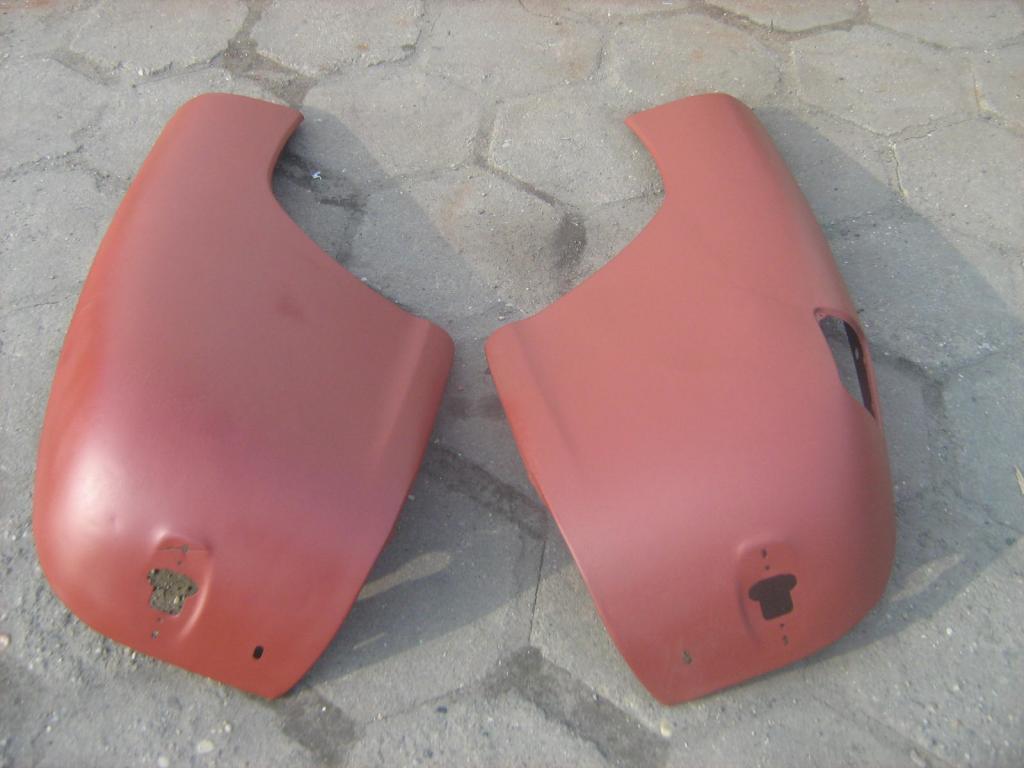

    4. Крылья передние Варшава производства Польши.

    Переднее крыло Варшваы имеет такую же геометрию что и крылья поздней 2й и 3й серии М20 Победы.

    Самым заметным отличием является другая форма выреза под подфарник. На Варшавском крыле этот вырез круглый. Расстояние между вырезом подфарника и фары 8.5см. Что на 1 см больше чем на раннем крыле 2й серии Победы и на 3см больше чем на крыльях М20 2й поздней и 3й серий и крыле ГАЗ-М72.

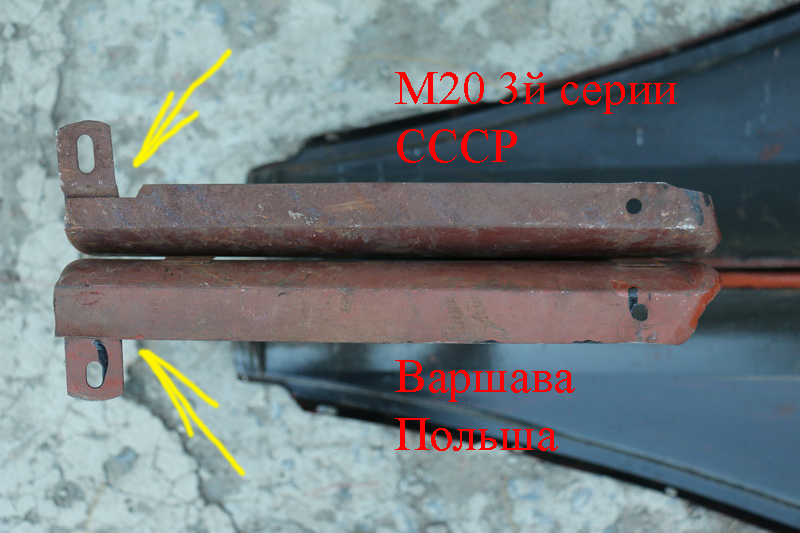

    На польском крыле присутствуют два кронштейна в задней нижней части для крепления молдинга. На победе нижнего молдинга порога не было.
    Отверстия под облицовку радиатора также отличны по расположения. На зарубежном крыле их всего четыре.











  3. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.287
    Сказали спасибо:
    574
    Адрес:
    Россия, Воронеж

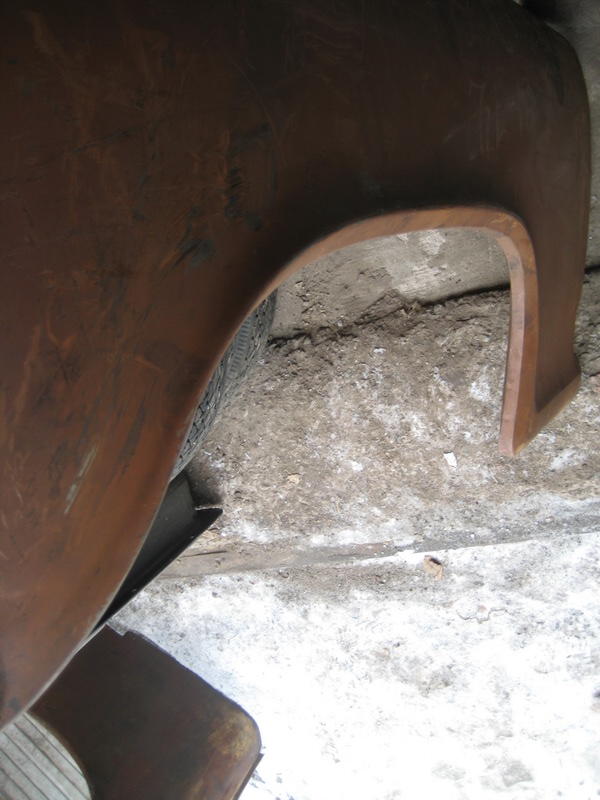

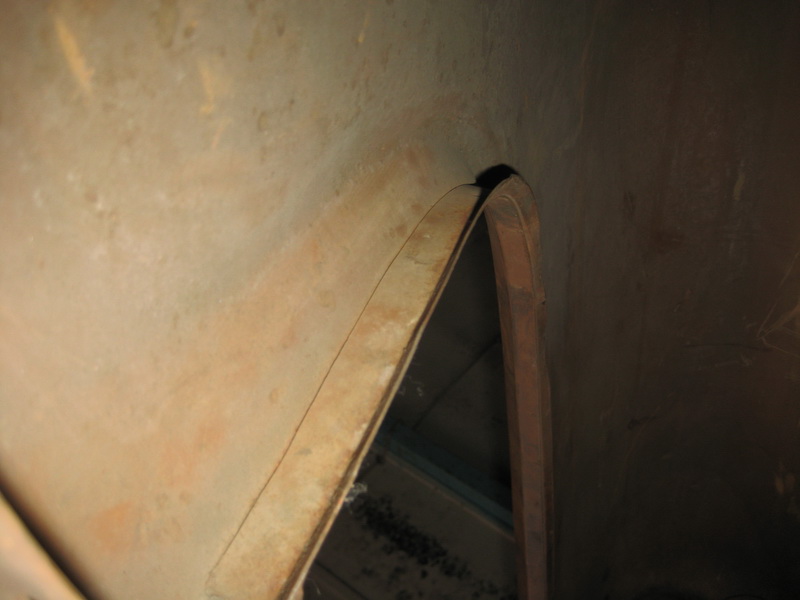

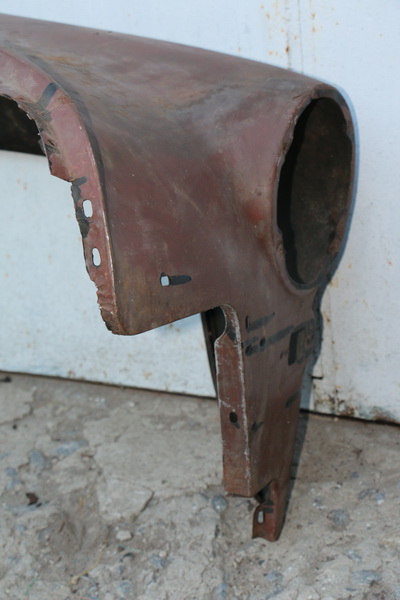

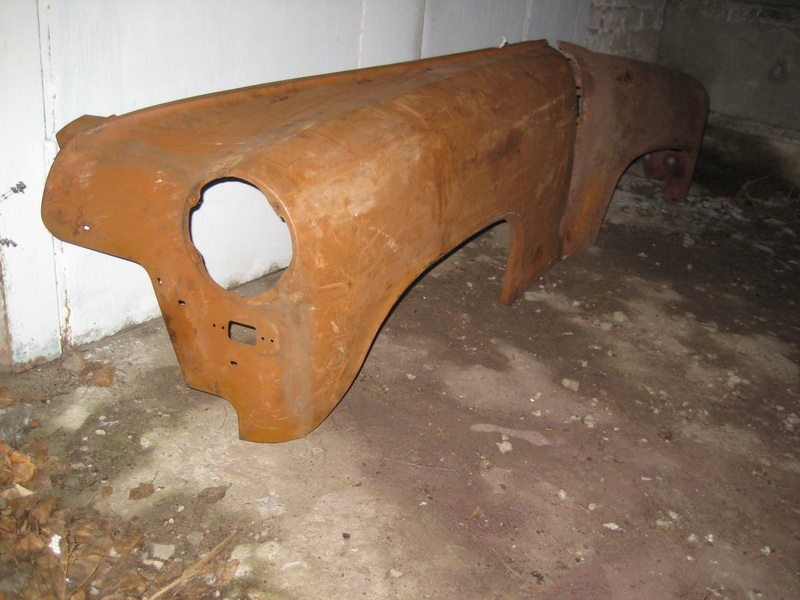

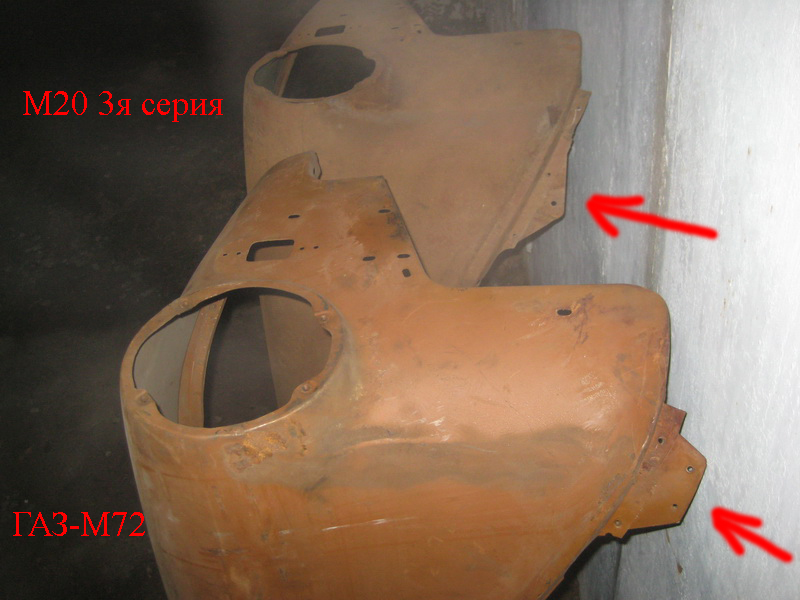

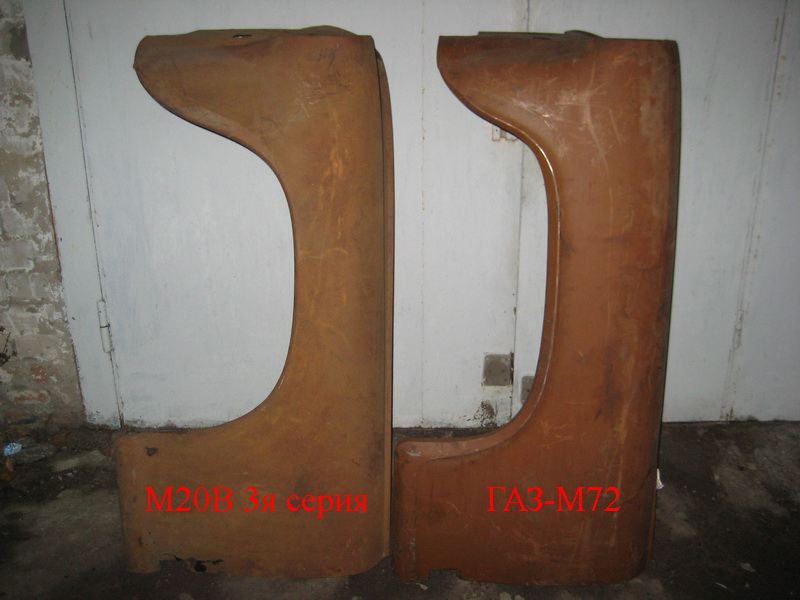

    5. Крылья передние ГАЗ-М72

    Передние крылья ГАЗ-М72 отличаются от всех других крыльев формой.
    Усиление кузова полноприводной модификации Победы, ГАЗ-М72, затронули и крылья. Арка крыла занижена и усилена формой штампа.
    Также отличается верхний кронштейн, в передней части.

    В остальном, если сравнивать крыло ГАЗ-М72 и М20В 3й серии крылья взаимозаменяемы. В частности форма и расположения отверстия под фару и подфарник. Отверстия под облицовку радиатора "Улыбка". Места крепления крыла к кузову.

    img 2616.jpg

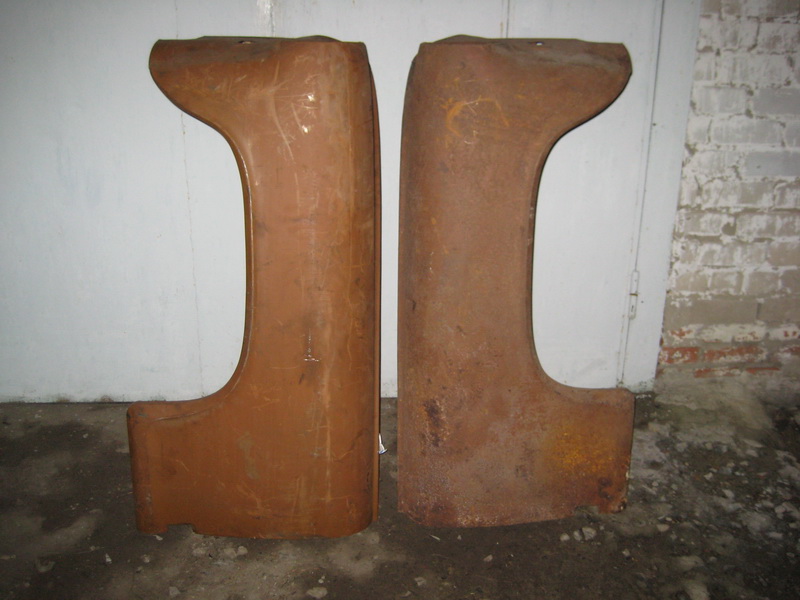

    img 2602.jpg

    img 3969.jpg

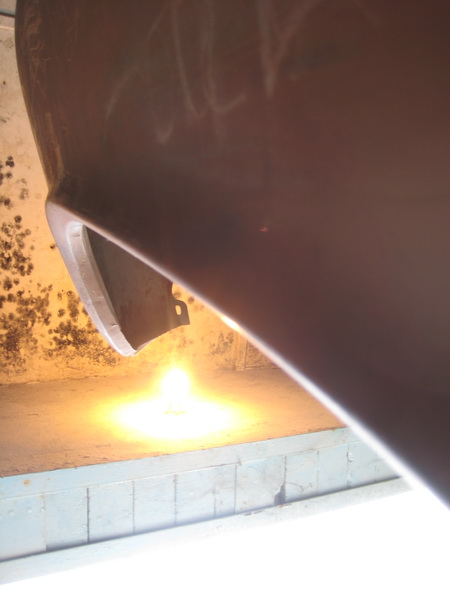

    img 3978.jpg

    img 3988.jpg

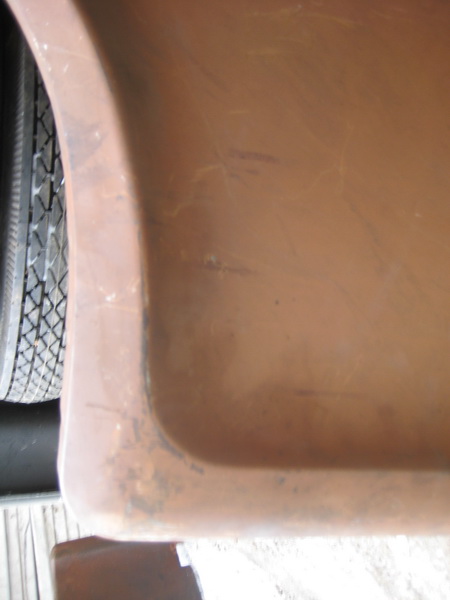

    img 3974.jpg

    img 3990.jpg

    img 2581.jpg

    img 2589.jpg

  4. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.287
    Сказали спасибо:
    574
    Адрес:
    Россия, Воронеж

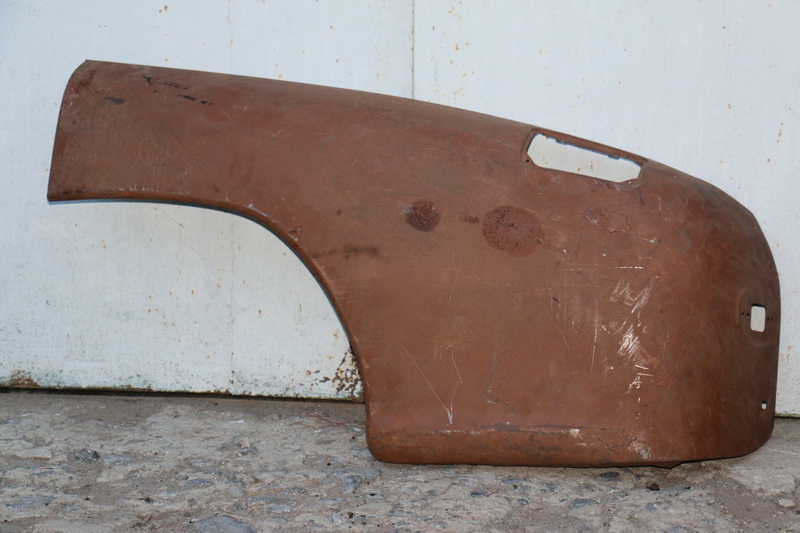

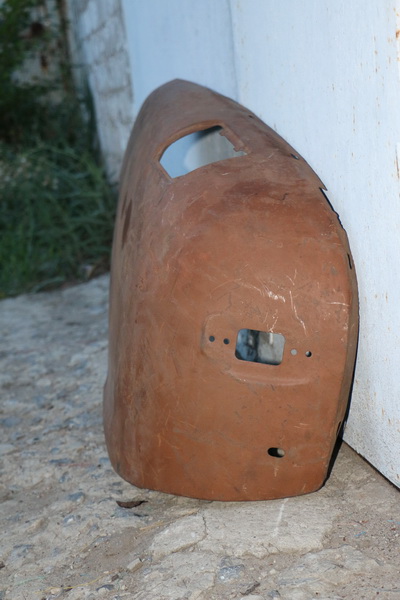

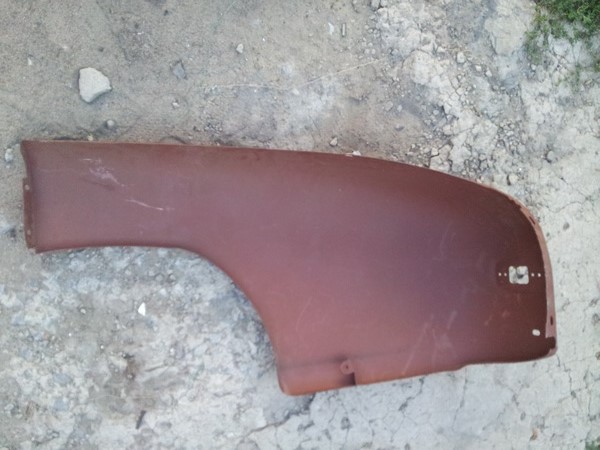

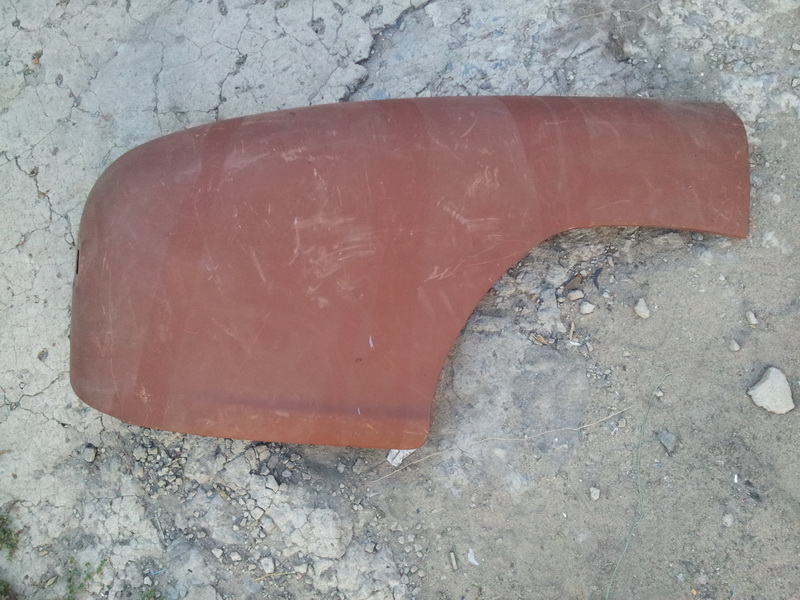

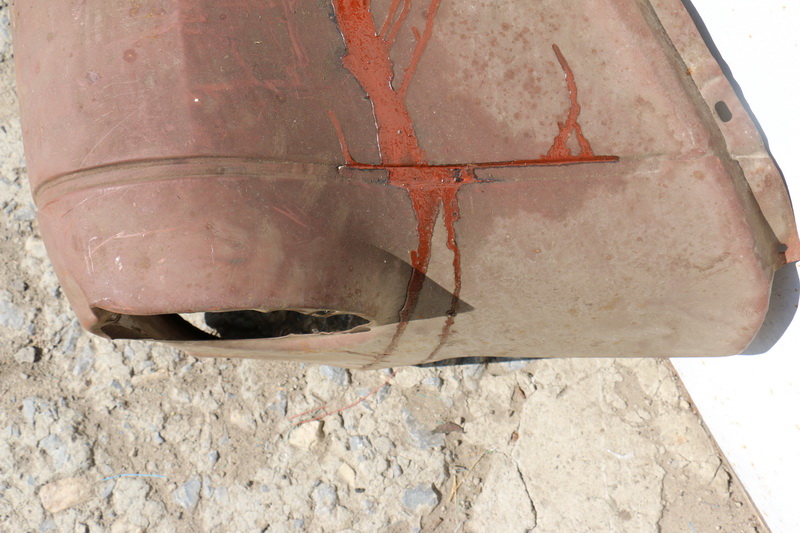

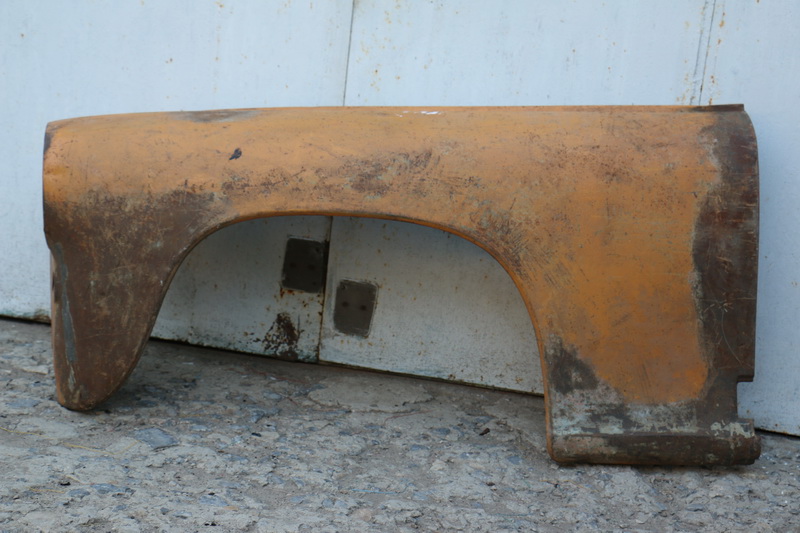

    6. Крылья задние М20

    Задние крылья М20 всех серий идентичны. Левое крыло имеет вырез под лючок бензобака.

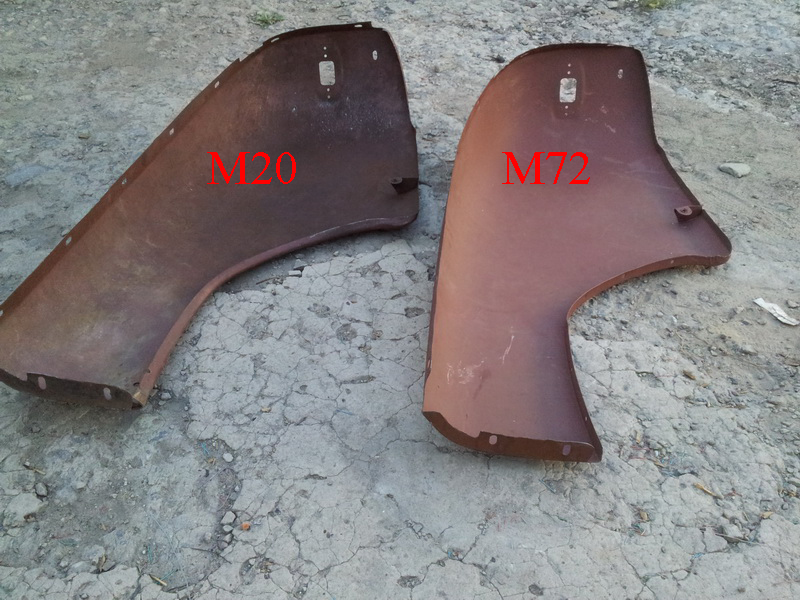

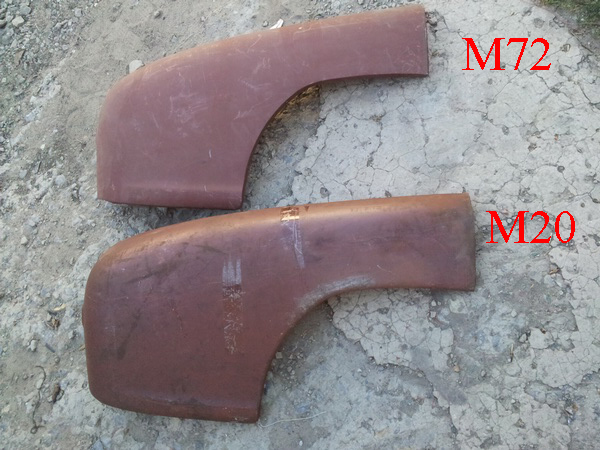

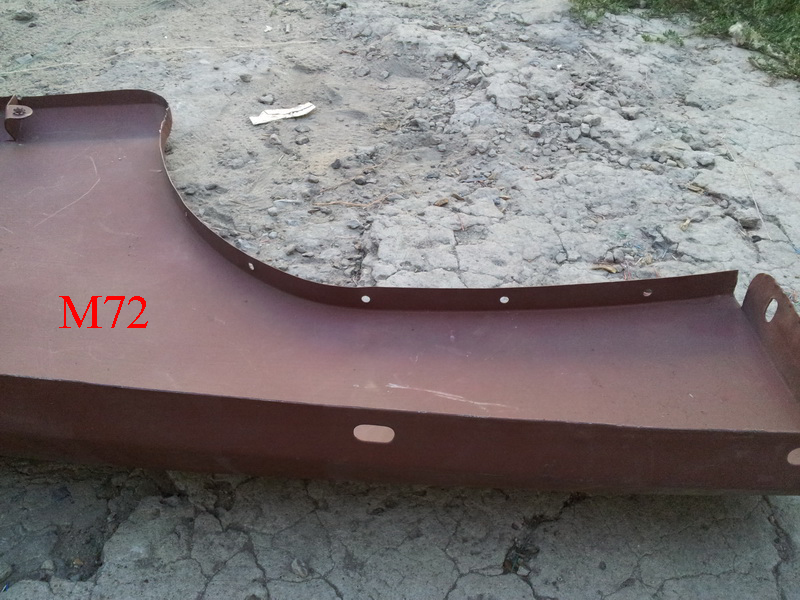

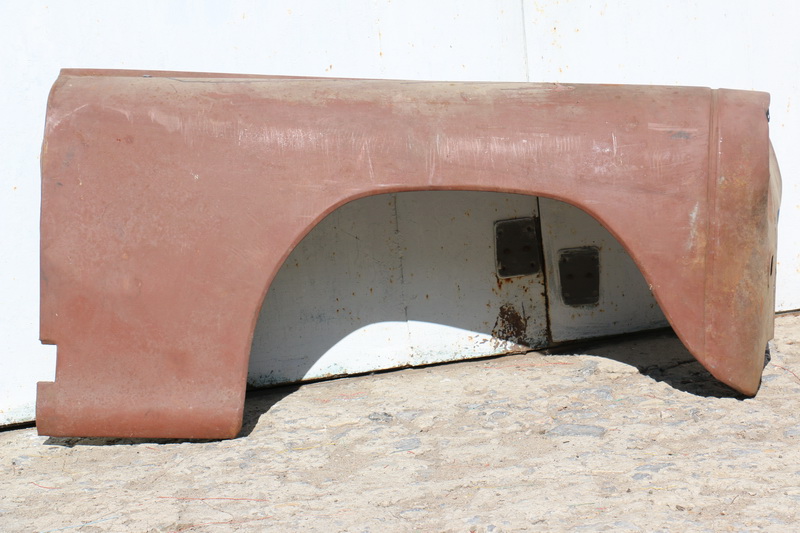

    7. Крылья задние ГАЗ-М72

    По форме задние крылья ГАЗ-М72 и крылья М20 одинаковые.

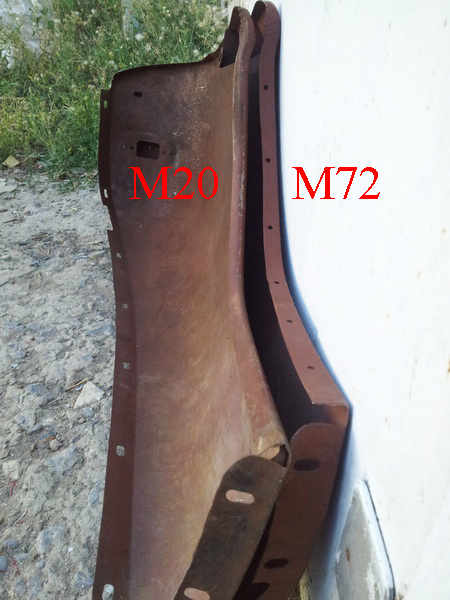

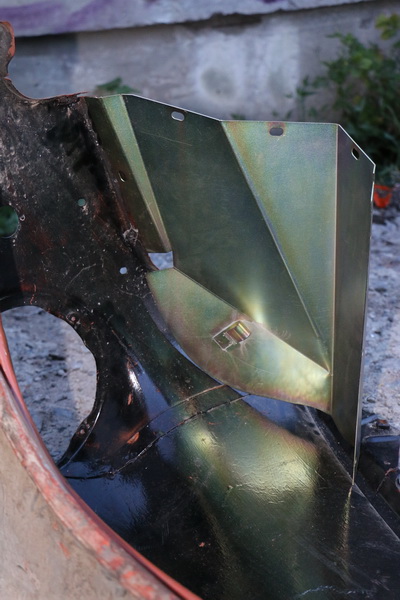

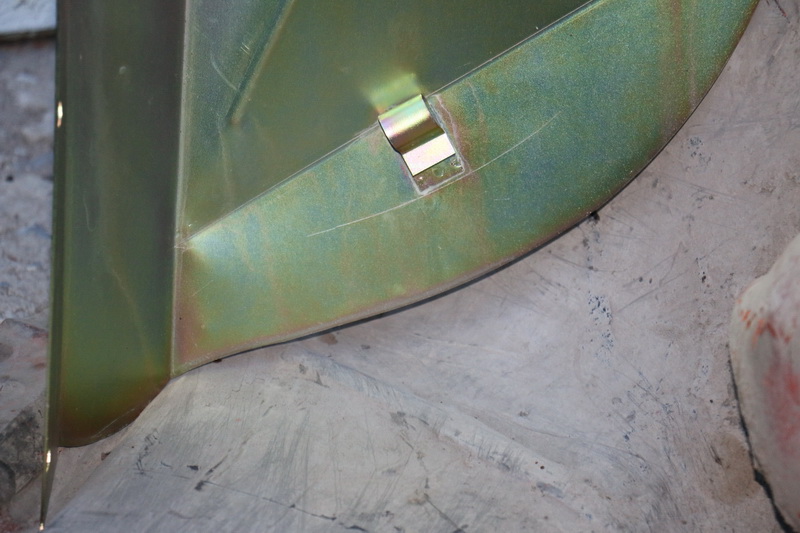

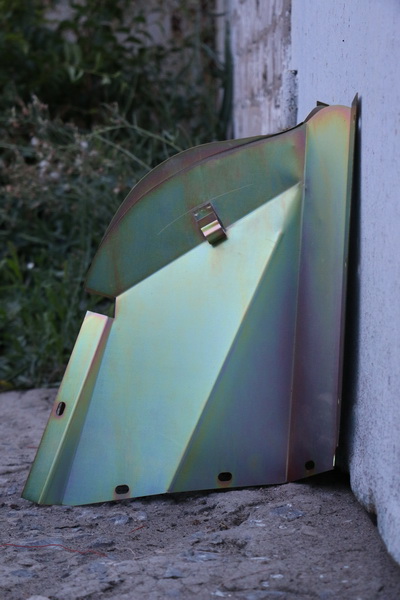

    Отличие лишь в арке. На крыле ГАЗ-М72 арка имеет плоскую форму, к которой проделаны отверстия для крепления щитка заднего крыла. Щиток устанавливался только на ГАЗ-М72.
    На задних крыльях М20 форма арки закругленная.

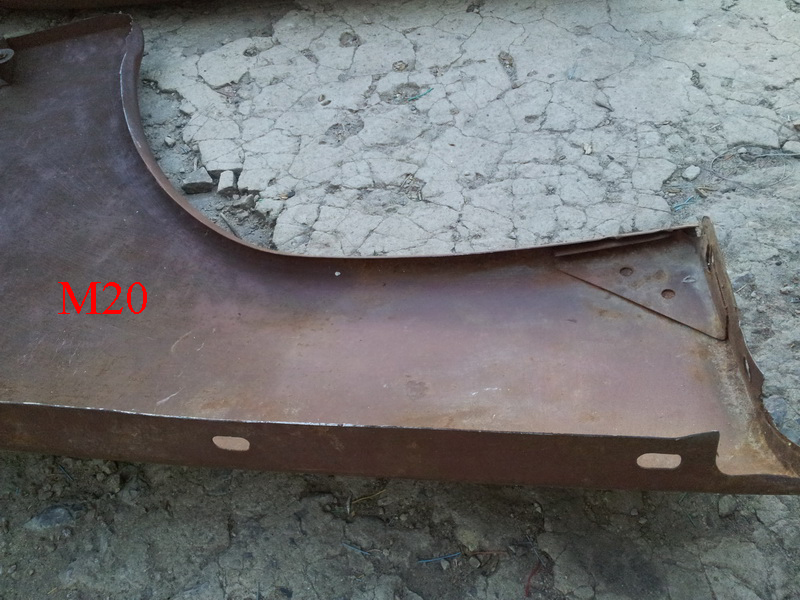

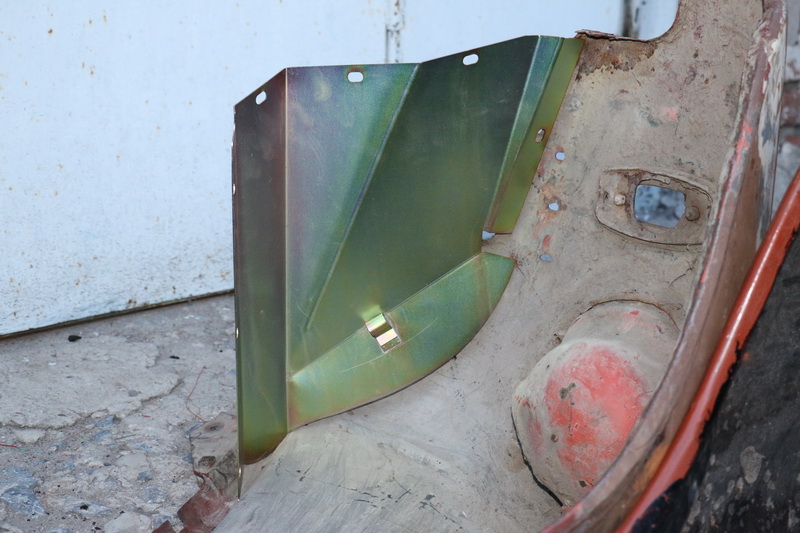

    Также на крыле М72 отсутствует угловой усилитель, в переднем нижнем углу. Полагаю, что данный угол был усилен щитком крыла.
    На фотографиях хорошо видно отличие крыльев.











  5. Mexanik1980

    Mexanik1980 Пользователь

    Регистрация:
    19 мар 2012
    Сообщения:
    3.870
    Сказали спасибо:
    827
    Адрес:
    г Бронницы
    Спасибо Михаил за инфу. Анализируя отверстия на своих передних крыльях это варшавские,но отверстие и выштамповка под подфарник победкин. Это возможно?

  6. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.287
    Сказали спасибо:
    574
    Адрес:
    Россия, Воронеж

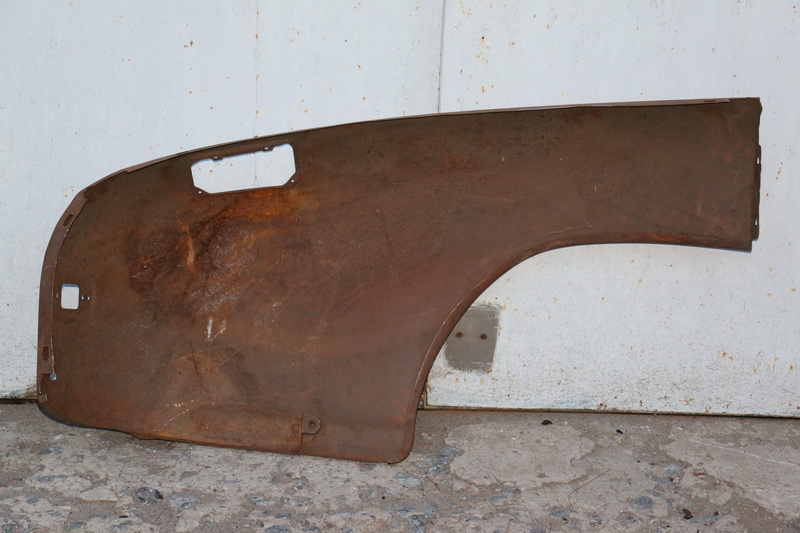

    8. Крылья задние Варшава производства Польши.

    Задние крылья от ранней Варшавы имели иной вырез под фонарь. В остальном крыло очень похоже на победовское.

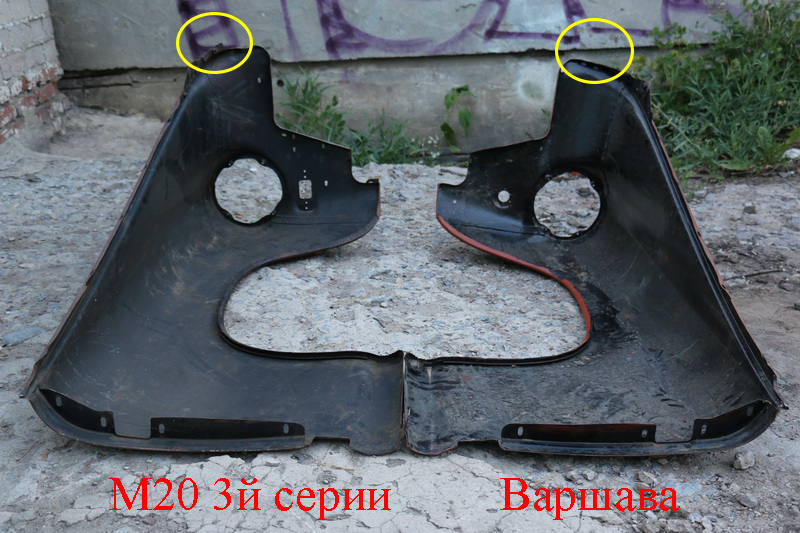

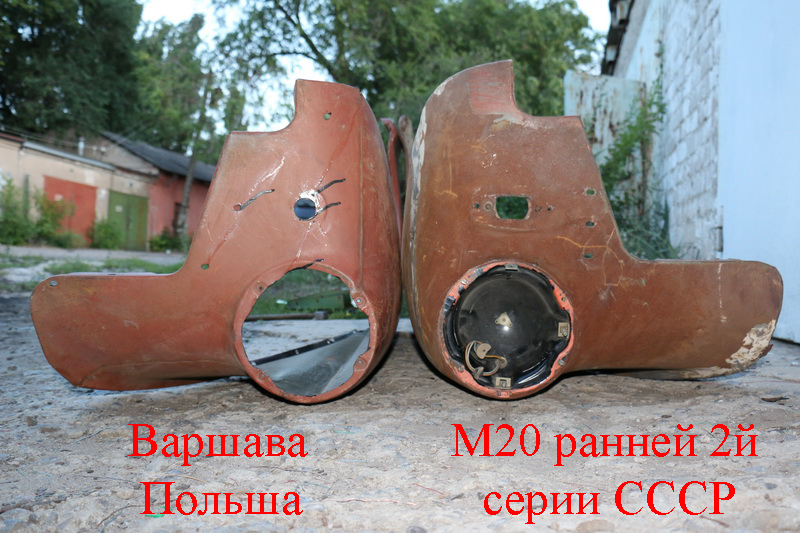

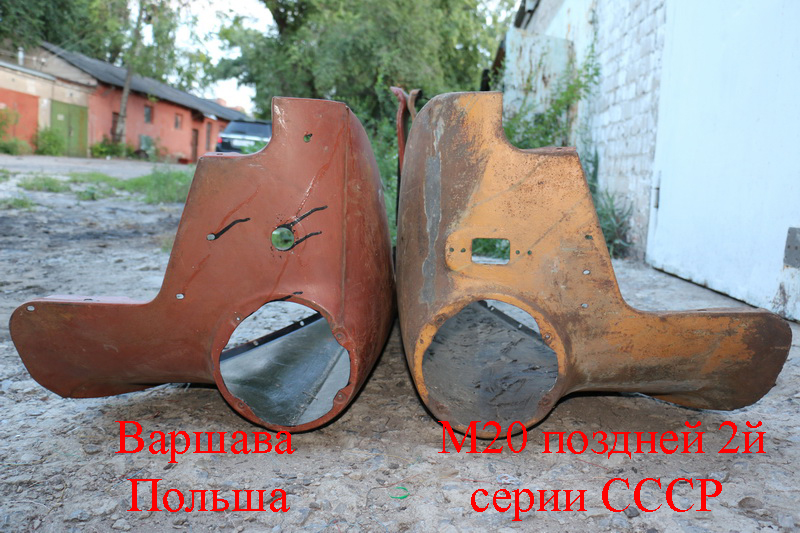

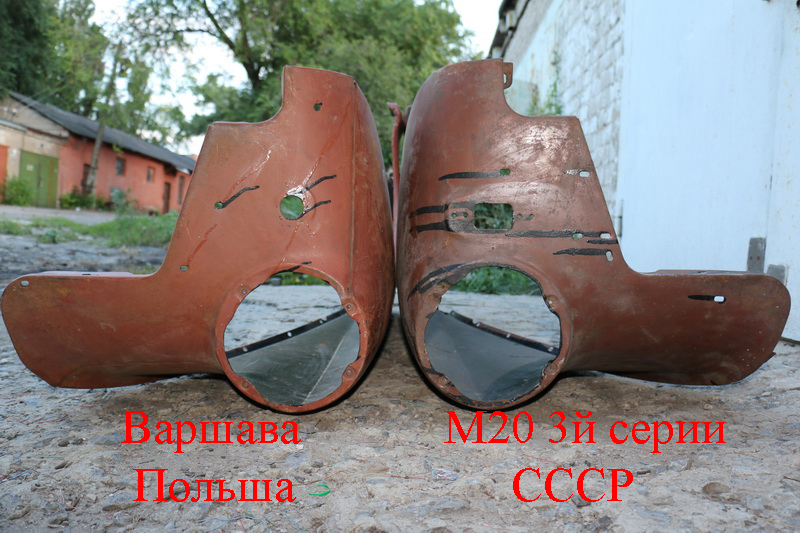

    9. Сравнение передних крыльев М20 Победы и Варшавы.

    Чтобы наглядно показать разницу в радиусах закругления передних верхних частях крыльев М20 ранней второй серии и всех остальных (на примере крыла Варшавы) я сравнил щитки радиатора.



    Приложив щиток радиатора от поздней серии к раннему крылу 2й серии М20, в месте где щиток должен повторять закругление крыла образовалась щель в 1.5-2см.




    Приложив щиток радиатора от ранней серии к крылу от Варшавы, щиток уперся в средней части закругления и образовались большие зазоры с обоих краев. Щиток ни как не мог оказаться на своем месте.



    При прикладывании щитков радиатора к "своим" крыльям, ложатся они почти идеально, повторяя форму закругления крыла. При установке на автомобиль, минимальные зазоры между щитком и крылом перекрываются полностью посредством резиновой накладки на щиток.

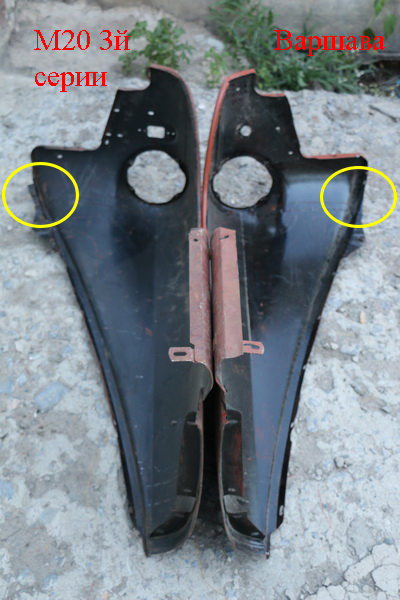

    При сравнении крыльев Варшавы и М20 я обнаружил, что на зарубежных деталях отсутствует один крепежный элемент. На фотографии он обведен желтой окружностью.

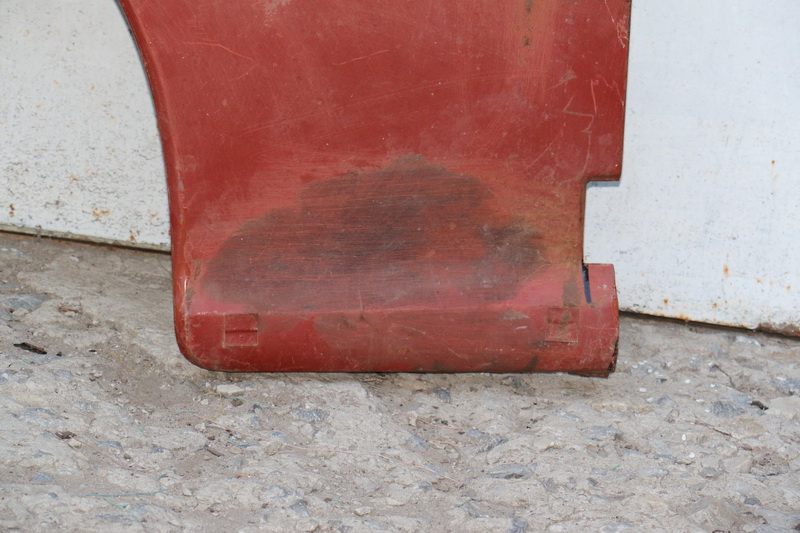

    Также заметил некоторые отличия в нижнем заднем углу.

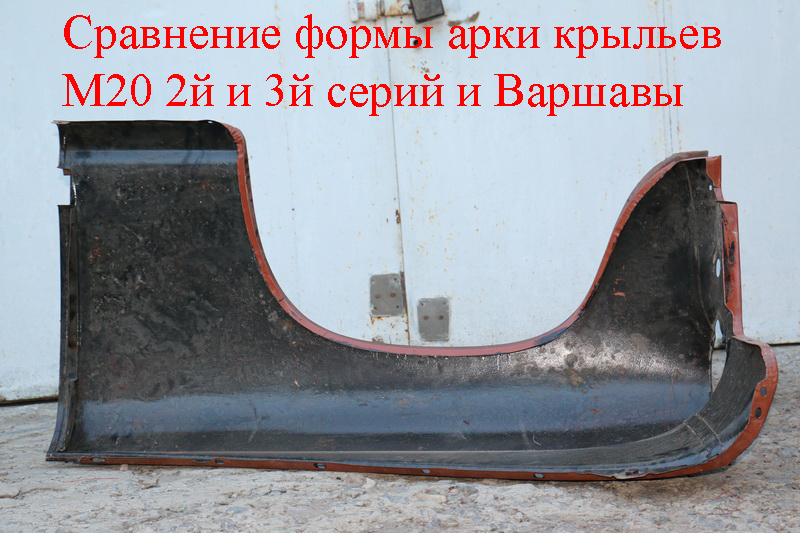

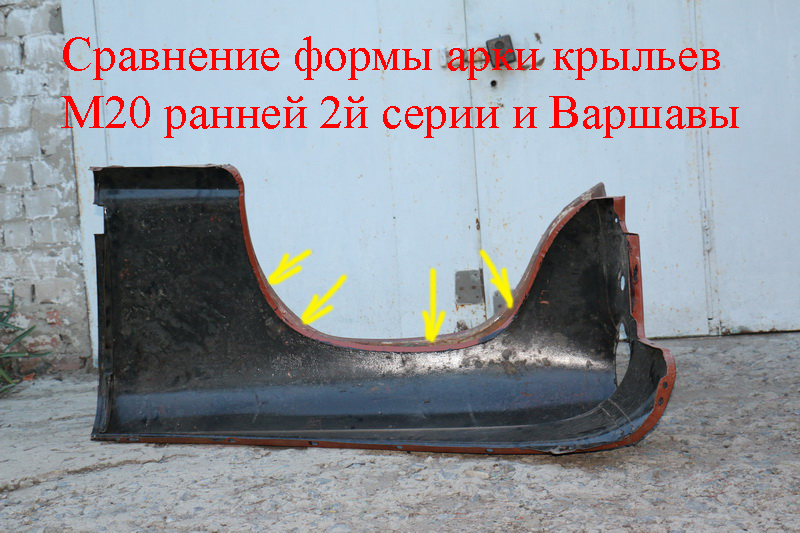

    Сравнивая форму арок передних крыльев разницу заметил лишь при сравнении ранних крыльев М20 2й серии и крыльев Варшавы. Остальные крылья М20 Победы идентичны по форме арок с варшавскими.











  7. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.287
    Сказали спасибо:
    574
    Адрес:
    Россия, Воронеж
    Напоследок выкладываю еще три очень наглядные фотографии сравнения крыльев М20 разных серий и крыла Варшавы.





    Большинство любителей автомобиля М20 Победа все отмеченное выше хорошо знают, но надеюсь для новичков эта информация будет полезна и поможет разобраться в тонкостях реставрации своих автомобилей.

    Всем хорошей реставрации!




  8. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.287
    Сказали спасибо:
    574
    Адрес:
    Россия, Воронеж
    Пришли фотографии в ЛС, посмотрю на них.

  9. Славик и Димон

    Славик и Димон Пользователь

    Регистрация:
    6 ноя 2011
    Сообщения:
    4.221
    Сказали спасибо:
    93
    Адрес:
    Москва
    К сожалению, у меня не осталось образцов, но были промежуточные крылья на вторую серию. Где сохранялся утопленный горшок, но не было той странной выштамповки-полоски, которая у тебя на первых фото

  10. Славик и Димон

    Славик и Димон Пользователь

    Регистрация:
    6 ноя 2011
    Сообщения:
    4.221
    Сказали спасибо:
    93
    Адрес:
    Москва
    в том месте где лицевая часть состыкуется с передней. А сваривались они как на второй и третьей серии.

  11. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.287
    Сказали спасибо:
    574
    Адрес:
    Россия, Воронеж
    Мои аргументы это фото. Где твои? :)

  12. Славик и Димон

    Славик и Димон Пользователь

    Регистрация:
    6 ноя 2011
    Сообщения:
    4.221
    Сказали спасибо:
    93
    Адрес:
    Москва
    крылья были проданы давно. я не обращал на их отличия внимания.

  13. laurel

    laurel Пользователь

    Регистрация:
    31 авг 2014
    Сообщения:
    136
    Сказали спасибо:
    125
    Адрес:
    Москва
    спасибо автору за исчерпывающее изложение!

  14. Mexanik1980

    Mexanik1980 Пользователь

    Регистрация:
    19 мар 2012
    Сообщения:
    3.870
    Сказали спасибо:
    827
    Адрес:
    г Бронницы

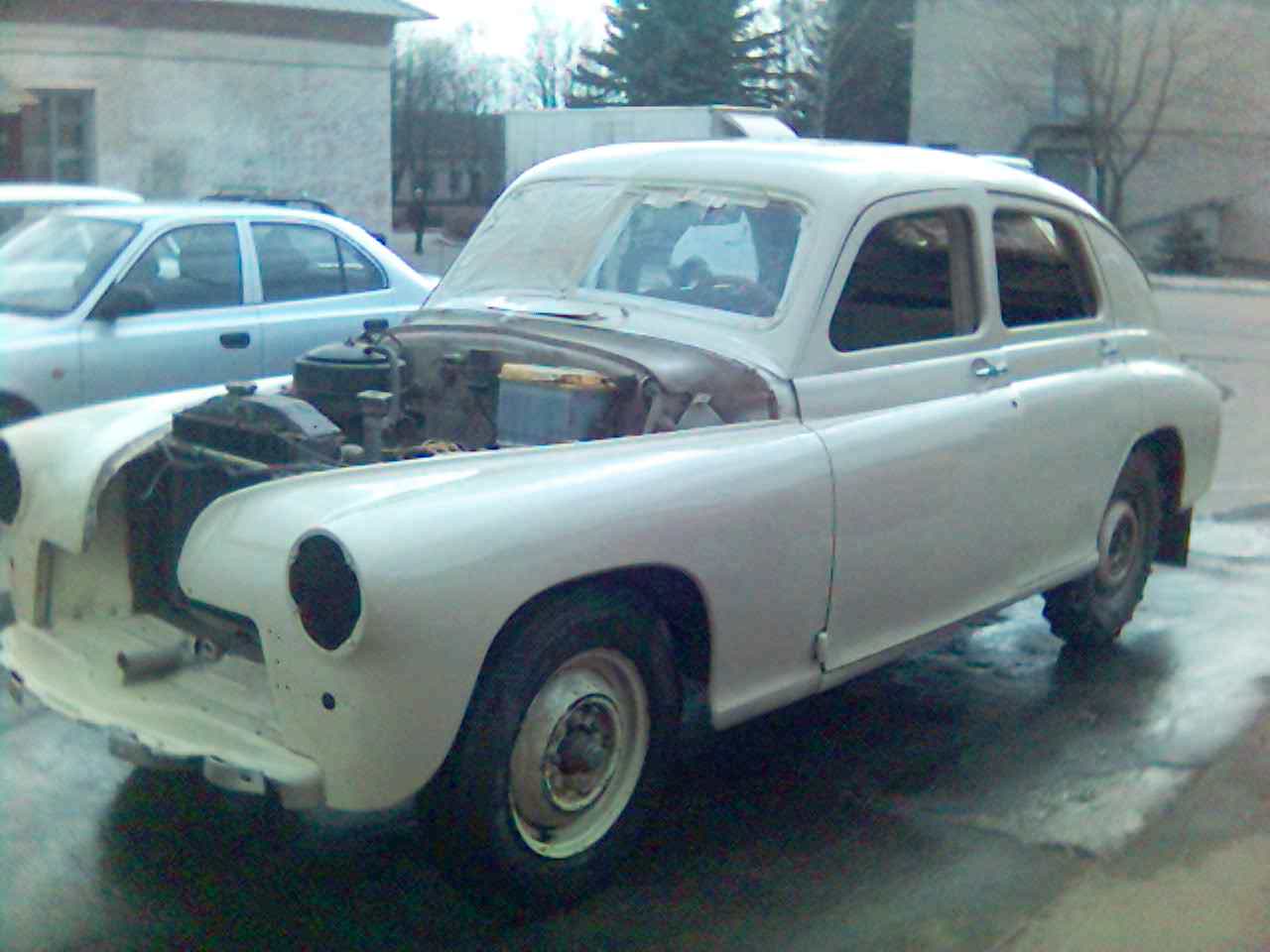

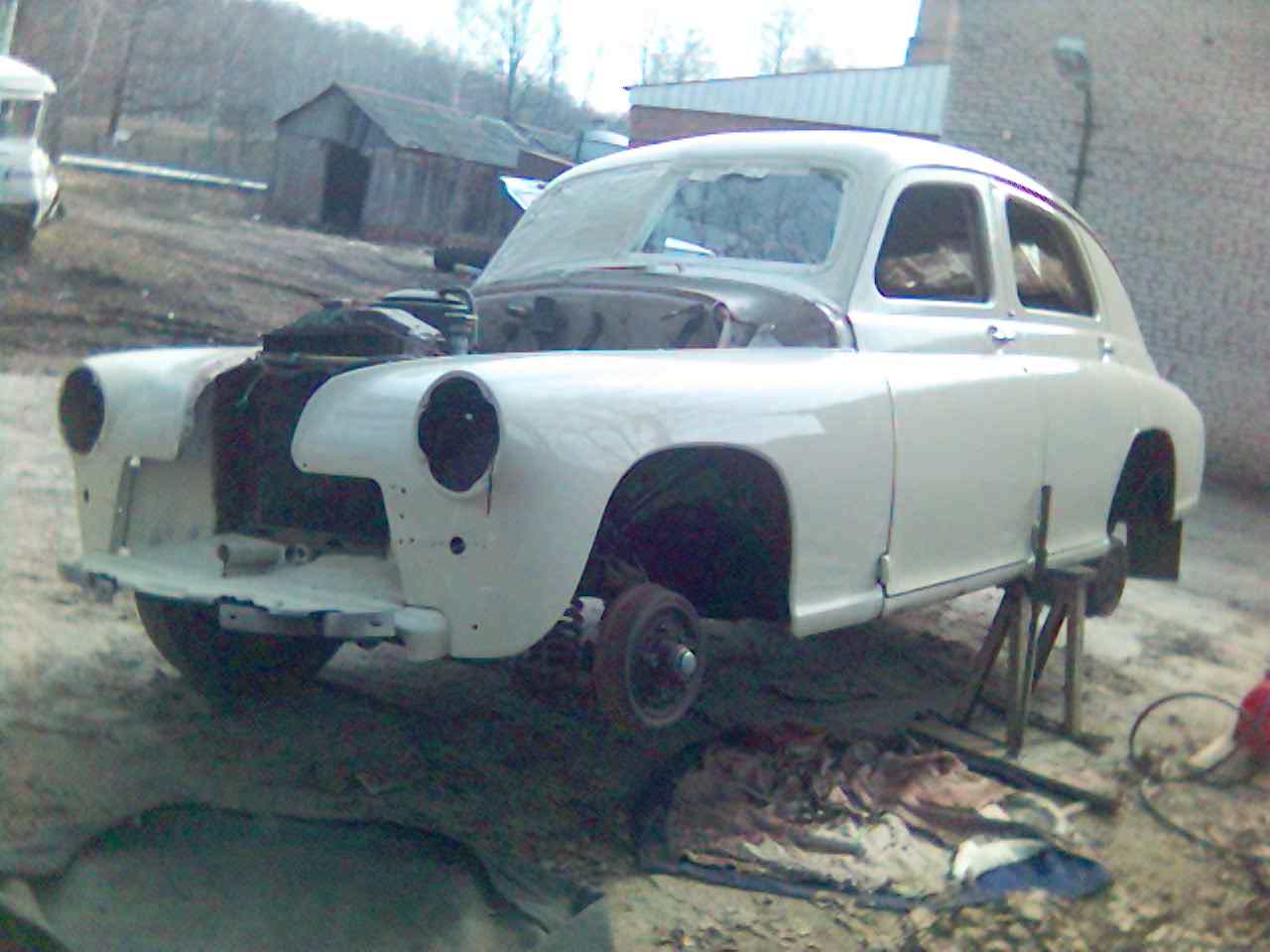

    Михаил посмотрел на твои фото,да точьно у меня Варшавские и по креплению,но нет выемок под молдинг и место под подфарник проштампован как на Победе хотя отверстие круглое. Возможно это ранние Польские???

    Картинка(28) (1) (1).jpg

    Картинка(3) (1).jpg

  15. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.287
    Сказали спасибо:
    574
    Адрес:
    Россия, Воронеж
    На вашей машине самое обычное крыло от Варшавы.

    Сравните с фотографиями в п.4. viewtopic.php?f=2&t=10849#p158931

    В вашем крыле проделаны три дополнительных отверстия под облицовку тельняшка. При этом четыре отверстия Варшавского крыла остались на месте.

    Еще есть один момент, который я упустил в статье.

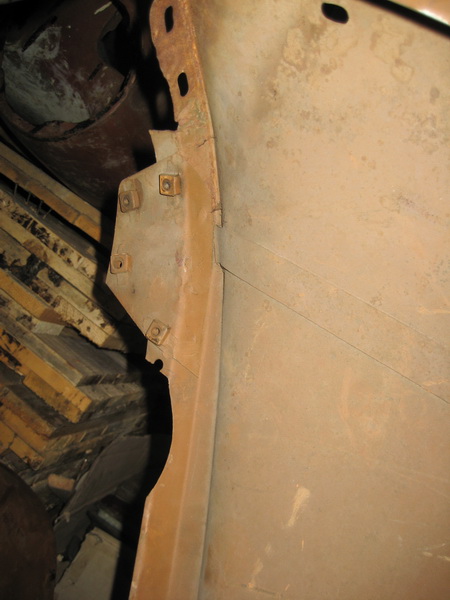

    В верхнем переднем кронштейне крыльев (в виде треугольника)
    в Победовских крыльях три закладные гайки и одно свободное отверстие (самое дальнее от крыла).
    в Варшавских крыльях одна закладная гайка (самая дальняя от крыла) и два свободных отверстия (ближние к крылу)

    Можно ваше крыло проверить по этим признакам, хотя и так все очевидно.

  16. Andrey1992

    Andrey1992 Пользователь

    Регистрация:
    5 сен 2010
    Сообщения:
    4.005
    Сказали спасибо:
    718
    Адрес:
    Москва
  17. Кирилл

    Кирилл Administrator Команда форума

    Регистрация:
    14 июн 2014
    Сообщения:
    1.643
    Сказали спасибо:
    433
    Адрес:
    Москва
    Спасибо за статью, наконец в голове различия уложились:) На моей таратайке справа спереди стоит пластиковое крыло, это что, самопал какой-то?

  18. Mexanik1980

    Mexanik1980 Пользователь

    Регистрация:
    19 мар 2012
    Сообщения:
    3.870
    Сказали спасибо:
    827
    Адрес:
    г Бронницы
    Да согласен,но у Варшавы подфарник круглый,а у меня проштампованно(выдавленно) как у победы прямоугольник следов вваривания не обнаружил. По этому и интересно.На моих фото не видно,добирусь сделаю.

  19. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.287
    Сказали спасибо:
    574
    Адрес:
    Россия, Воронеж
    Выштамповать площадку не сложно, при владении определенными навыками

  20. Jolly Roger

    Jolly Roger Пользователь

    Регистрация:
    5 июн 2013
    Сообщения:
    1.299
    Сказали спасибо:
    301
    Адрес:
    СПб
    а до какого года устанавливались ранние крылья на вторую серию, видел машины с утопленными горшками 50х годов выпуска.
