Детали на опознание

Тема в разделе "Помогите советом...", создана пользователем alex021894, 29 июл 2011.

  1. alex021894

    alex021894 Пользователь

    Регистрация:
    30 авг 2007
    Сообщения:
    734
    Сказали спасибо:
    2
    Адрес:
    г. Химки МО
    Re: Стекло на опознание + вопрос о разных по размеру лобовых ст.

    Разбирал в свое время две победы. А вот сейчас стал разбираться в стеклах, а лобовые стекла на них стояли разного размера (одни сантиметра на 2 меньше по ширине и на сантиметр по высоте, видно на фото, они лежат друг на друге). В чем же здесь секрет? Сразу скажу, что победы были самые обычные, не кастомы, не заниженные и т.д.
    Ну а сверху на фото стекло на опознание? От какого-нибудь сарая?
    [​IMG]

    На верхнем стекле, которое на опознание, клеймо на фото: (ЗГ завод, а дальше не видно..)
    [​IMG]

  2. alex021894

    alex021894 Пользователь

    Регистрация:
    30 авг 2007
    Сообщения:
    734
    Сказали спасибо:
    2
    Адрес:
    г. Химки МО
    Re: Стекло на опознание + вопрос о разных по размеру лобовых ст.

    Друзья, по стеклам вопрос остается открытым + два новых вопроса:
    Нашел тут печку. Стояла на победе. Откуда она? Газ 69? Уаз?
    [​IMG]
    [​IMG]


    И еще вот эти две детальки. Понятно, что соединительные перекладины между передними крыльями, но какая от какой серии? Верхняя потоньше и цельная от второй, а нижняя потолще трубкообразная от третьей? Верно?
    [​IMG]

  3. alex021894

    alex021894 Пользователь

    Регистрация:
    30 авг 2007
    Сообщения:
    734
    Сказали спасибо:
    2
    Адрес:
    г. Химки МО
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    По последним двум сообщениям вопрос остается открытым = несколько новых вопросов:

    Палец рулевой наш?
    Масленка от победы третьего выпуска?
    И что-то очень знакомое за справа, но не могу вспомнить что. Медные втулки к ней привязаны без отверстий сбоку, внутри канавки спиральная нарезана.

    [​IMG]

  4. Tarasov (MetalHeart)

    Tarasov (MetalHeart) Пользователь

    Регистрация:
    4 июл 2010
    Сообщения:
    2.832
    Сказали спасибо:
    874
    Адрес:
    Подмосковье
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    Похожа на мою.
    Если снимешь размеры смогу произвести в гараже те же манипуляции со своей масленкой от 2й серии.

    Последнее редактирование модератором: 21 авг 2015
  5. alex021894

    alex021894 Пользователь

    Регистрация:
    30 авг 2007
    Сообщения:
    734
    Сказали спасибо:
    2
    Адрес:
    г. Химки МО
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    Буду благодарен. У этой диаметр днища 5 см, высота без носа 2,5 см.
    И еще буду благодарен за фото или ссылку на крепеж этой масленки к моторному щитку.

  6. Tarasov (MetalHeart)

    Tarasov (MetalHeart) Пользователь

    Регистрация:
    4 июл 2010
    Сообщения:
    2.832
    Сказали спасибо:
    874
    Адрес:
    Подмосковье
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    Однако.
    У моей более 5 см в диаметре. Постараюсь сделать фото крепежа.

  7. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.035
    Сказали спасибо:
    286
    Адрес:
    Россия, Воронеж
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

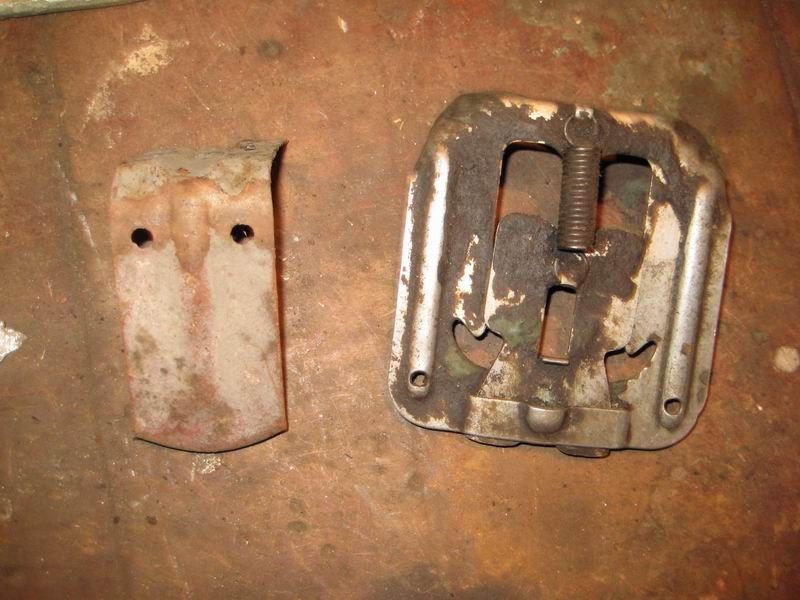

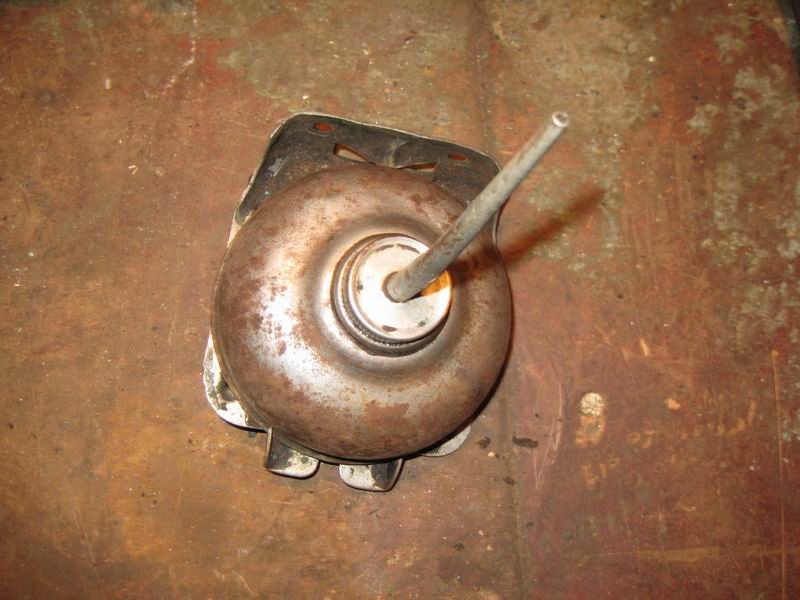

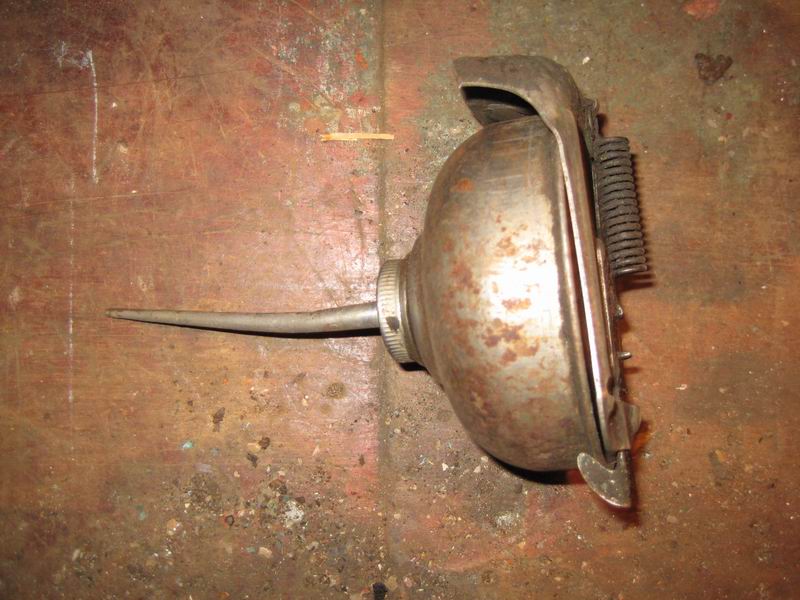

    5см это скорее всего масленка М20В т.е. победы 3й серии. Фото кронштейна масленки 3й серии победы слева, 1,2 серии победы справа

    img 276.jpg

    img 277.jpg

    img 278.jpg

    img 279.jpg

  8. alex021894

    alex021894 Пользователь

    Регистрация:
    30 авг 2007
    Сообщения:
    734
    Сказали спасибо:
    2
    Адрес:
    г. Химки МО
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    Хорошо, и интересен размер вашей масленки.

    Михаил, спасибо! Очень познавательно! То, что было нужно!


    Ну а по пальцу и лапке кто-нибудь подскажет?

  9. Tarasov (MetalHeart)

    Tarasov (MetalHeart) Пользователь

    Регистрация:
    4 июл 2010
    Сообщения:
    2.832
    Сказали спасибо:
    874
    Адрес:
    Подмосковье
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    Фото очень удачно скинул Миша. Дополню справочными размерами, масленка 2й серии: диаметр снизу 105мм, высота без хобота 53мм, высота с хоботом 170мм.

  10. Петрович

    Петрович Пользователь

    Регистрация:
    13 мар 2009
    Сообщения:
    211
    Сказали спасибо:
    0
    Адрес:
    Харьков
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    Вот это маслёнка 170 см , как такую под капотом спрячешь, наверное только в салон. :D

  11. Tarasov (MetalHeart)

    Tarasov (MetalHeart) Пользователь

    Регистрация:
    4 июл 2010
    Сообщения:
    2.832
    Сказали спасибо:
    874
    Адрес:
    Подмосковье
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    :mrgreen: поправил, конечно же 170 мм.

  12. alex021894

    alex021894 Пользователь

    Регистрация:
    30 авг 2007
    Сообщения:
    734
    Сказали спасибо:
    2
    Адрес:
    г. Химки МО
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    Товарищи, все-таки очень бы хотелось увидеть маслеку от 3 серии и узнать ее размеры. За инфу по 2-ой серии всем спасибо!

  13. тенгиз

    тенгиз Пользователь 12 лет на форуме

    Регистрация:
    7 июл 2005
    Сообщения:
    309
    Сказали спасибо:
    1
    Адрес:
    Карелия Петрозаводск -Грузия Тбилиси
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

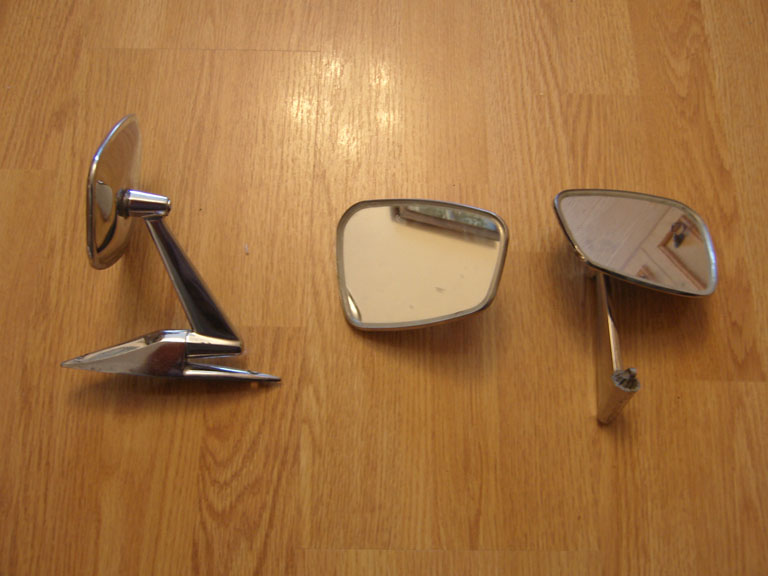

    от какой машины зеркало



  14. vottaktak

    vottaktak Пользователь

    Регистрация:
    19 май 2006
    Сообщения:
    1.298
    Сказали спасибо:
    111
    Адрес:
    СПб.
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    От классики вроде - или от Москвича 408/412.

  15. АНДРЕЙ 111

    АНДРЕЙ 111 Авторитет Команда форума 12 лет на форуме

    Регистрация:
    15 мар 2011
    Сообщения:
    12.445
    Сказали спасибо:
    974
    Адрес:
    МОСКВА, М.О.(Одинцово),ПИТЕР, КРАСНОЯРСК.
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    скорее москвич с крыльев.

  16. Коля

    Коля Авторитет 12 лет на форуме

    Регистрация:
    13 июл 2005
    Сообщения:
    385
    Сказали спасибо:
    8
    Адрес:
    Ростов-на-Дону
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    зеркало похоже от ранней ГАЗ-24:
    [​IMG]

  17. alex021894

    alex021894 Пользователь

    Регистрация:
    30 авг 2007
    Сообщения:
    734
    Сказали спасибо:
    2
    Адрес:
    г. Химки МО
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    Подскажите пожалуйста, от кого ободки?

    [​IMG]

  18. SMV

    SMV Пользователь 12 лет на форуме

    Регистрация:
    5 июл 2005
    Сообщения:
    4.035
    Сказали спасибо:
    286
    Адрес:
    Россия, Воронеж
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    Ободок фары автомобиля Варшава

  19. alex021894

    alex021894 Пользователь

    Регистрация:
    30 авг 2007
    Сообщения:
    734
    Сказали спасибо:
    2
    Адрес:
    г. Химки МО
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    Михаил, оперативно. Больше спасибо!

  20. vottaktak

    vottaktak Пользователь

    Регистрация:
    19 май 2006
    Сообщения:
    1.298
    Сказали спасибо:
    111
    Адрес:
    СПб.
    Re: Детали на опознание + вопрос о разных по размеру лобовых ст.

    А также Жук/Ныса.
